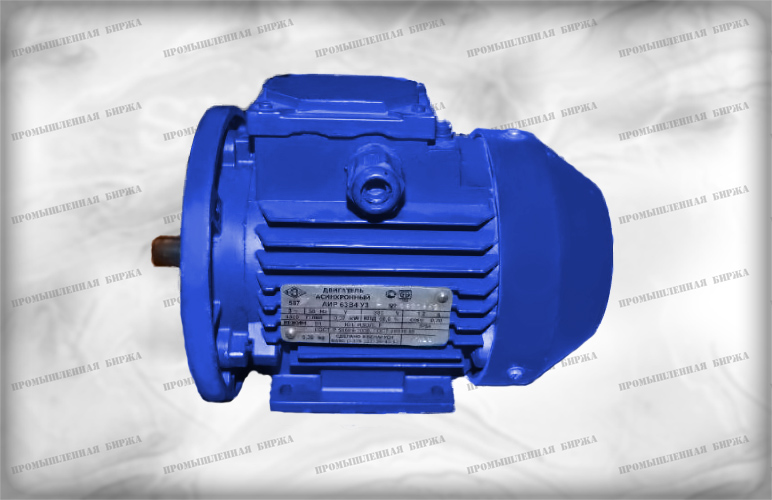

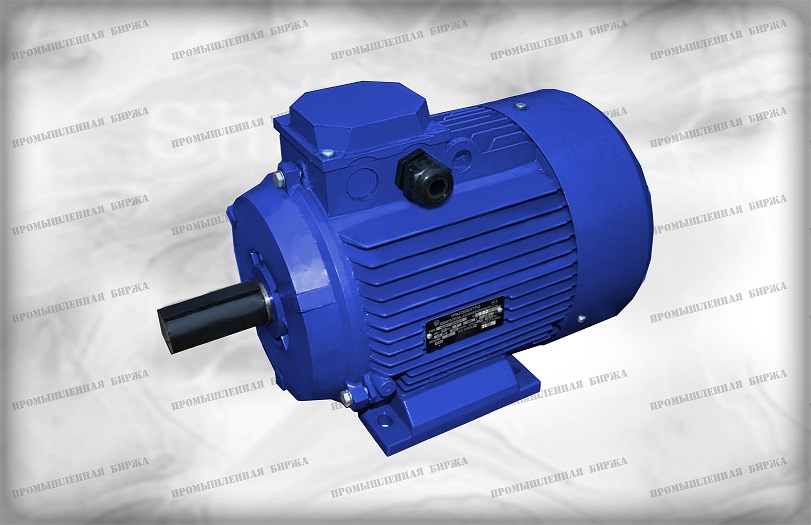

Электродвигатель 3,0 кВт х 1500 об/мин (АИР100S4)

Электродвигатель 3,0 кВт х 1500 об/мин (АИР100S4)
9273 - 9737 руб.
Заказать
Сравнить
Позвонить

Купить асинхронный трёхфазный электродвигатель 3 кВт 1500 об/мин. Цена мотора АИР 100 S4.

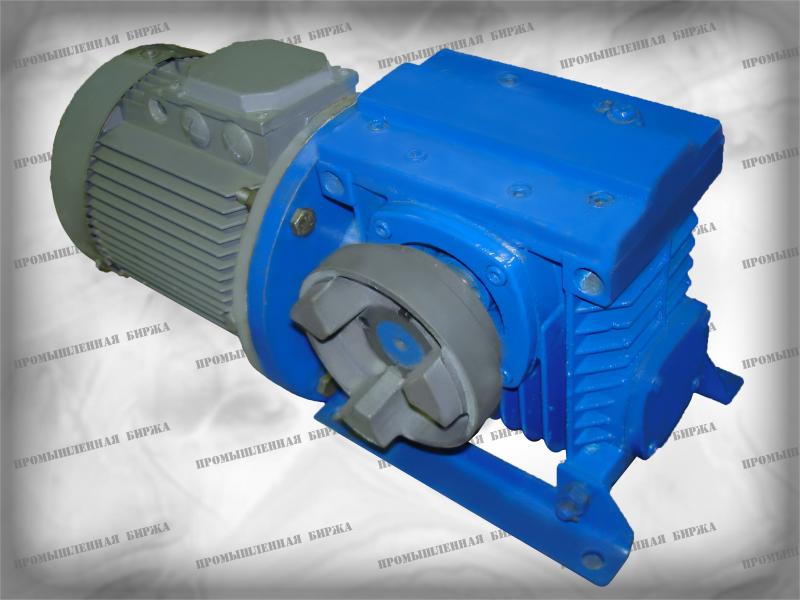

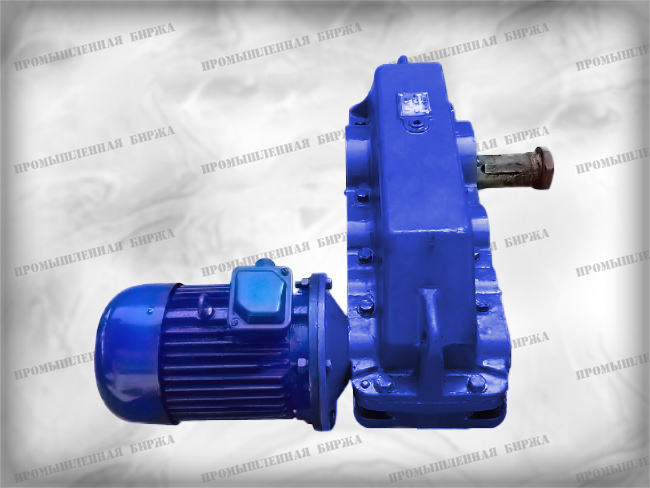

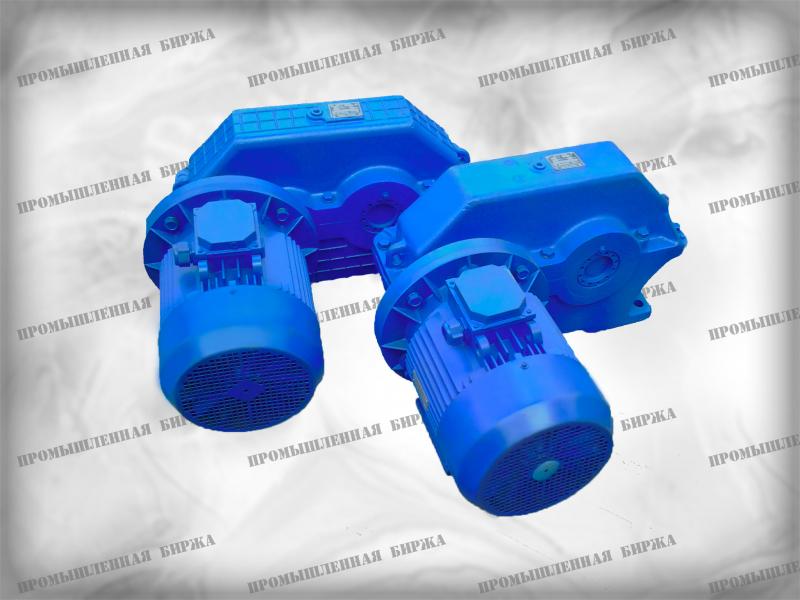

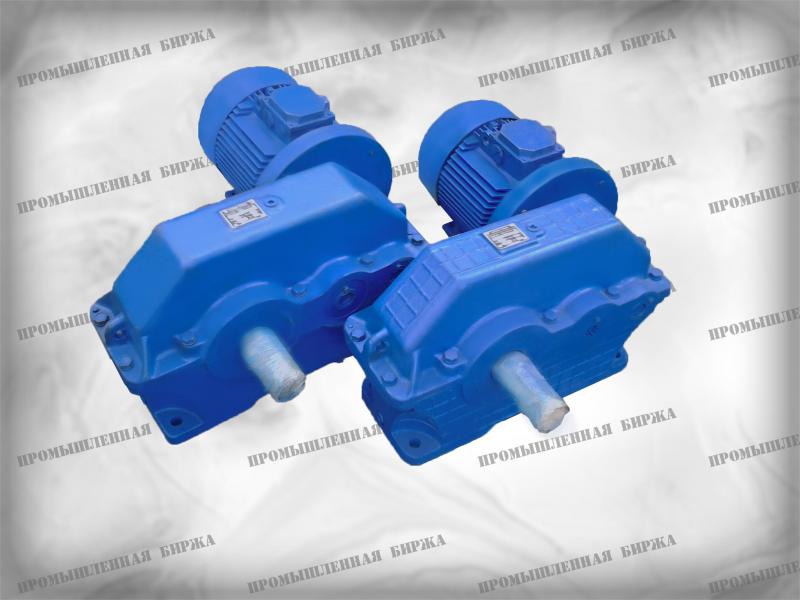

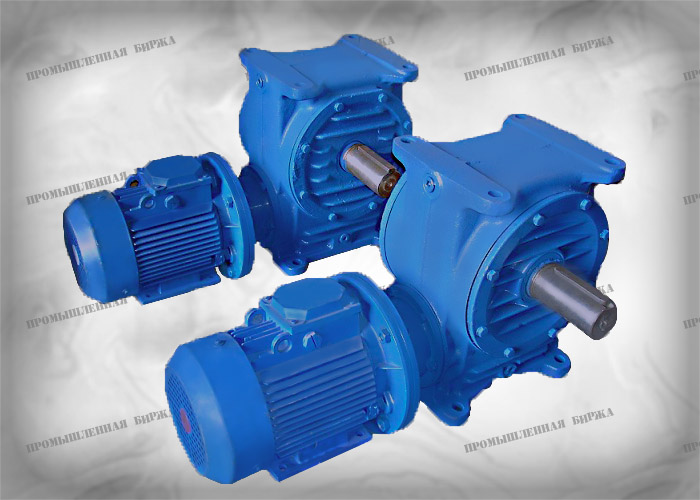

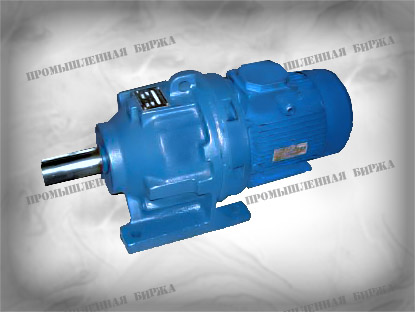

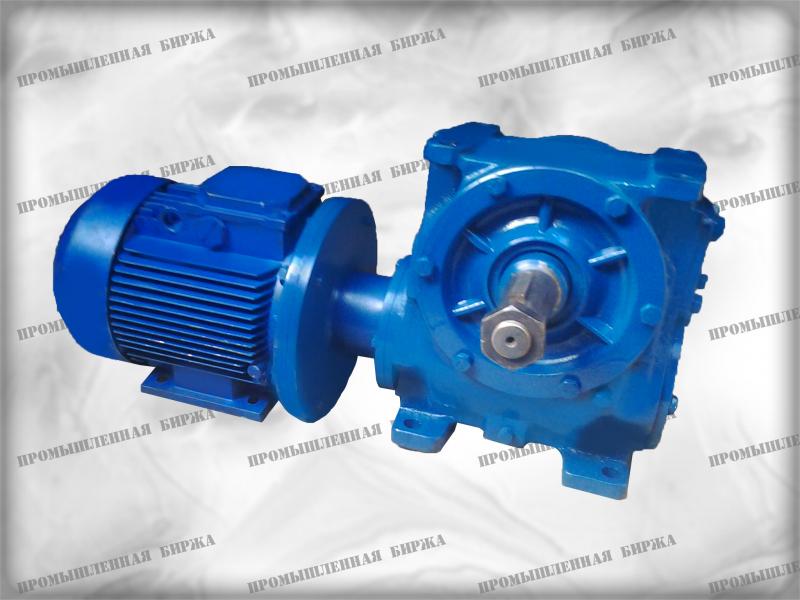

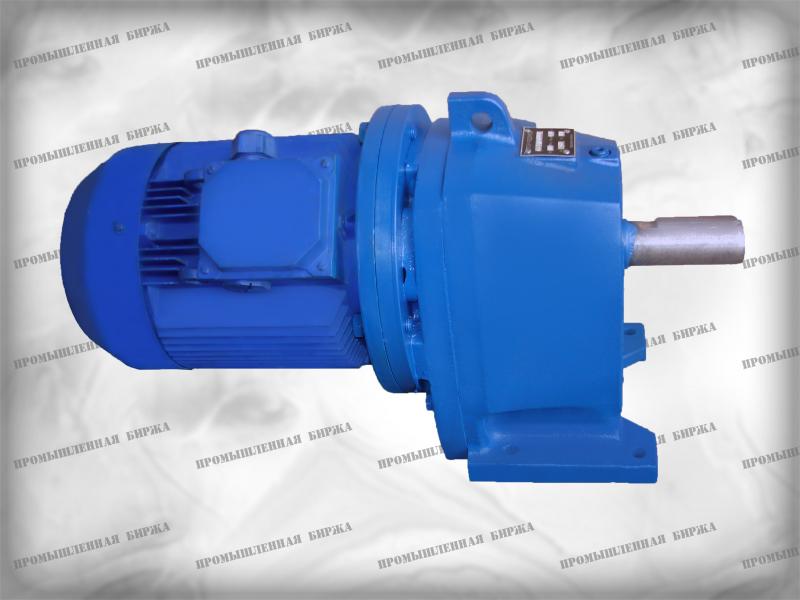

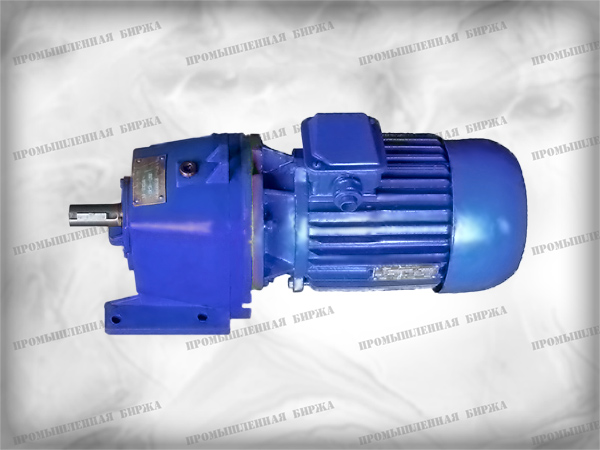

Электродвигатель 3,0 кВт х 1500 об/мин (100S4) общепромышленный унифицированный асинхронный четырёхполюсный трёхфазного типа. Синхронная частота вращения 1500 об/мин. Применяется при компоновке мотор-редукторов ТСН 00.760, 2МЧ-80, МЧ-100, МЧ-125, 3МП50, МЦ2С-80, МЦ2С 100, МЦ2У-100, 1МЦ2У 125, МЦ2У-160, 1МЦЗУ-160, МЦЗУ-200.

Конструктивное исполнение и способ монтажа

  • 1081 - электродвигатель с двумя подшипниковыми щитами на лапах, с одним цилиндрическим концом вала, может работать при любом направлении конца вала.
  • 2081 - электродвигатель на лапах с подшипниковыми щитами, с фланцем на подшипниковом щите. Один цилиндрический конец вала. Электродвигатель может работать при любом направлении конца вала. Фланец большого диаметра, доступный с обратной стороны, с крепящими отверстиями без резьбы.
  • 2181 - электродвигатель на приподнятых лапах с подшипниковыми щитами, с фланцем на подшипниковом щите (или щитах). Электродвигатель имеет один цилиндрический конец вала и может работать при любом направлении конца вала. Фланец малого диаметра, недоступный с обратной стороны, с крепящими отверстиями с резьбой.
  • 3081 - электродвигатель без лап с подшипниковыми щитами, с фланцем на одном подшипниковом щите, с одним цилиндрическим концом вала, может работать при любом направлении конца вала.
  • 3641 - электродвигатель без лап с подшипниковыми щитами, с фланцем на одном подшипниковом щите, один цилиндрический конец вала.

Условия эксплуатации электродвигателя АИР100S4 в стандартном исполнении:

  • Температура окружающей среды от -40С до +40С.
  • Относительная влажность (при +25С) - до 98% (в исполнении У1, У2).
  • Запыленность воздуха: IР44 - не более 10 мг/м3, IР23 - не более 2 мг/м3.
  • Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию (кроме электродвигателей химически стойкого исполнения)

Применение электродвигателя 100S4.

Читайте также

Основные характеристики электродвигателя АИР100S4

Название параметра Значение Примечание
при номинальной нагрузке скольжение, %  6
КПД, %  82
cos 0,83
Tп/Tном 2 отношение пускового момента к номинальному
Tмакс/Tном 2,2 отношение максимального крутящего момента к номинальному
Tмин/Tном 1,6 отношение минимального крутящего момента к номинальному крутящему моменту
Iп/Iном 7 отношение пускового тока к номинальному
Мощность, кВт  3
Iстат, А 6,7 ток статора (Ампер)
Uном, В 220В, 380В, 660В номинальное напряжение питания (Вольт)

Установочные, габаритные и присоединительные размеры электродвигателя АИР-100S4

Установочные, габаритные и присоединительные размеры электродвигателя АИР-100S4
l30 h31 d24 l1 l10 l31 d1 d10 d20 d22 d25 b1 b10 h1 h5 h10 h
360 246.5 250 60 112 63 28 12 215 15 180 8 160 7 31 12 100
