Мотор-редуктор 2МЧ-80 (МЧ-80)

8-800-700-01-76
8 (4912) 99-53-40
prombirga@mail.ru
Мотор-редуктор 2МЧ-80 (МЧ-80)
19 500 — 22 000 ₽
Позвонить

Мотор-редукторы типа 2МЧ-80 (МЧ-80) купить по отличной цене на нашем сайте

Мотор-редукторы типа 2МЧ-80 имеют червячную одноступенчатую конструкцию и применяются по нормам ГОСТ 25484-93 в приводах машин и механизмов общемашиностроительного применения. Также используется наименование агрегата - МЧ-80 либо МРЧ 80 (не включены в каталог).

По конструкции мотор-редукторы типа 2МЧ-80 представляют единый механизм, состоящий из электродвигателя нужной мощности и редуктора типа 2Ч-80. Допускается использование редукторов РЧУ-80, либо Ч-80 (для модели МЧ-80) Надежная конструкция агрегата допускает его продолжительное непрерывное использование. При необходимости мотор-редуктор проработает под нагрузкой 24 часа без перерыва. Обеспечивает отличный КПД, не менее 90 %.

УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ:

  • нагрузка постоянная и переменная в пределах номинального крутящего момента;
  • вращение валов в любую сторону без предпочтительности;
  • климатические исполнения У3 и Т2 по ГОСТ 15150-69 при работе на высоте над уровнем моря до 1000 м, допускается работа мотор-редуктора на высоте более 1000 м над уровнем моря при соблюдении требований ГОСТ 183-74;
  • внешняя среда - неагрессивная, невзрывоопасная, с содержанием непроводящей пыли до 10 мг/м3.

Мотор-редукторы предназначены для работы от сети переменного тока частотой 50 Гц или 60 Гц, напряжением 220 В или 380 В

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ

Мотор-редуктор 2МЧ-80-18-56-1110-У3, 220, ТУ У3.26-00224828-343-98, где:

  • 80 - межосевое расстояние, мм;
  • 18 - номинальная частота вращения выходного вала, об/мин;
  • 56 - вариант сборки по ГОСТ 20373-80;
  • 1110 - конструктивное исполнение по способу монтажа по ГОСТ 30164-94;
  • У3 - климатическое исполнение и категория по ГОСТ 15150-69;
  • 220 - напряжение сети, В.

Узнать наличие на складе или сколько стоит мотор редуктор червячный МЧ 80, позвоните по бесплатному номеру 8 (800) 700-01-76.

ПаспортИсполнениеДоставкаКакое масло

Читайте также

Выбор габарита редуктора
Выбор редуктора
Что выбрать - двигатель с редуктором или мотор-редуктор.

Похожие товары

Редуктор 2Ч-80
Редуктор 2Ч-80
13 000 — 13 500 ₽
Подробнее
Редуктор РЧУ-80а
Редуктор РЧУ-80а
10 500 — 12 000 ₽
Подробнее
Редуктор Ч-80
Редуктор Ч-80
13 000 — 13 500 ₽
Подробнее
Мотор-редуктор 2МЧ-40 (МРЧ-40)
Мотор-редуктор 2МЧ-40 (МРЧ-40)
9 600 — 10 670 ₽
Подробнее
Мотор-редуктор 2МЧ-63 (МРЧ-63)
Мотор-редуктор 2МЧ-63 (МРЧ-63)
15 500 — 18 500 ₽
Подробнее

Технические характеристики мотор-редуктора 2МЧ-80

Номинальная частота вращения выходного вала об/мин Допустимая радиальная консольная нагрузка, приложенная к середине посадочной части конца выходного вала, Н Номинальный крутящий момент на выходном валу Н х м , при ПВ , % КПД, % в непрерыв-ном режиме с ПВ, 100%, не менее Тип двигателя серии АИР Мощность двигателя, кВт Корректи-рованный уровень звуковой мощности, дБА, не более Масса, кг не более Обозначение
40 100
224 400 180 125 75 100L2 5,5 87 49 2МЧ80-224-5,5
125 74 100S2 4 83 43 2МЧ80-224-4
180 180 71 90L2 3 38,5 2МЧ80-180-3
125 69 2МЧ80-180-3
140 180 66 2МЧ80-140-3
112 180 64 2МЧ80-112-3
125 63 80B2 2,2 33 2МЧ80-112-2,2
90 250 180 67 100S4 3 43 2МЧ80-90-3
180 66 90L4 2,2 38,5 2МЧ80-90-2,2
71 250 64 100S4 3 43 2МЧ80-71-3
180 63 90L4 2,2 38,5 2МЧ80-71-2,2
56 250 61 90L4 2,2 38,5 2МЧ80-56-2,2
180 59 80B4 1,5 80 33 2МЧ80-56-1,5
45 250 200 57 90L4 2,2 83 38,5 2МЧ80-45-2,2
200 55 80B4 1,5 80 33 2МЧ80-45-1,5
35,5 250 180 50 80B4 1,5 33 2МЧ80-35,5-1,5
180 48 80A4 1,1 31,5 2МЧ80-35,5-1,1
АИРЕ80B4
28 250 48 80B4 1,5 33 2МЧ80-28-1,5
180 46 80A4 1,1 31,5 2МЧ80-28-1,1
АИРЕ80B4
22,4 224 160 41 80A4 1,1 33 2МЧ80-22,4-1,1
АИРЕ80В4
160 40 71B4 0,75 28,5 2МЧ80-22,4-0,75
18 224 38 80A4 1,1 31,5 2МЧ80-18-1,1
АИРЕ80В4
160 37 71B4 0,75 28,5 2МЧ80-18-0,75
14 260 180 38 80A6 0,75 31,5 2МЧ80-14-0,75
11,4 260 36 80A6 0,75 31,5 2МЧ80-11,4-0,75
180 35 71B6 0,55 28,5 2М Ч80-11,4-0,55

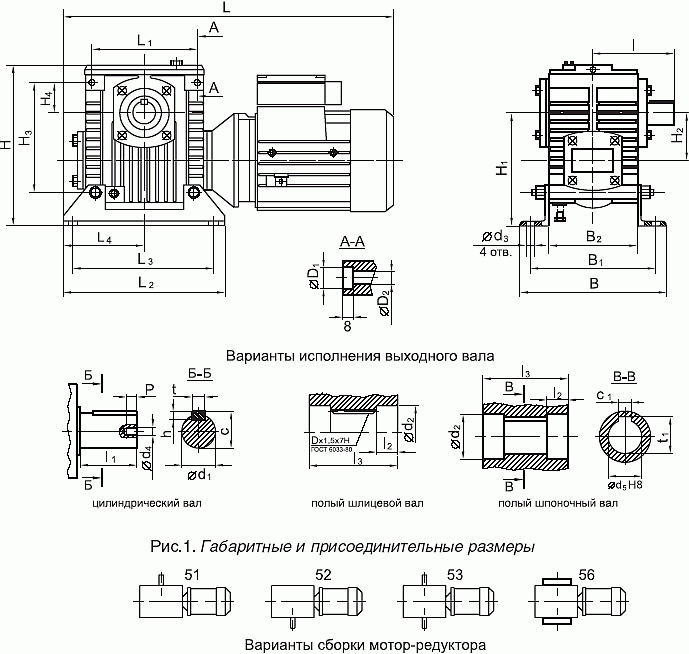

Габаритные и присоединительные размеры мотор-редуктора 2МЧ80

Габаритные и присоединительные размеры мотор-редуктора 2МЧ80
Lmax L1 L2 L3 L4 Bmax B1 B2 Hmax H1 H2 H3 P I l1 l2 l3 l4 d1 d2 d3 t t1 c c1 D1 D2
540 180 260 225 130 212 185 140 296 172 80 180 20 145 28 20 112 28 18 23 25 20,5 20,8 6 6 16 10,5
