Мотор-редуктор МЧ-100

Мотор-редуктор МЧ-100
25 000 — 30 000 ₽

Червячные мотор-редукторы МЧ-100 купить по выгодной цене

Модели мотор-редукторов МЧ-100 изготавливаются на основе червячной одноступенчатой передачи. Конструктивно представляют собой собранные в единый механизм электродвигатель и редуктор типа Ч-100. Агрегат используют как привод для общего применения в соответствии с требованиями ГОСТ 25484-93. Обеспечивает понижение частоты вращения при увеличении крутящего момента.

Мотор-редуктор типа МЧ-100 активно используется для оснащения транспортных машин, обрабатывающих механизмов, листогибочных станков для производства различных металлоизделий, подъемного оборудования и других аналогичных задач. Агрегаты очень надежные и долговечные, удобные в эксплуатации и обладающие высоким значением КПД. Допустимая маркировка - МРЧ 100.

Условия применения:

  • нагрузка постоянная и переменная (в пределах номинального крутящего момента);
  • вращение выходного вала в любую сторону без предпочтительности;
  • климатические исполнения У3 и Т2 по ГОСТ 15150-69 при работе на высоте над уровнем моря до 1000м, допускается работа мотор-редуктора на высоте более 1000м над уровнем моря при соблюдении требований ГОСТ 183-74;
  • внешняя среда неагрессивная, невзрывоопасная, с содержанием непроводящей пыли до 10 мг/м3

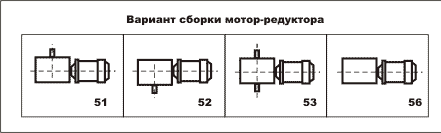

 варианты сборки мотор-редукторов МЧ 100

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ В ЗАКАЗЕ:

Мотор-редуктор МЧ-100-56-53-У2, ТУ УЗ.26-00224828-342-97, что означает:

  • МЧ тип мотор-редуктора;
  • 100 межосевое расстояние, мм;
  • 56  номинальная частота вращения выходного вала, об/мин;
  • 53 вариант сборки по ГОСТ 20373-80;
  • У2 климатическое исполнение и категория размещения по ГОСТ 15150-69;

Технические характеристики мотор-редуктора МЧ-100

Номинальная частота вращения выходного вала об/мин Допускаемая радиальная консольная нагрузка, приложенная к середине посадочной части конца выходного вала, Н Номинальный крутящий момент на выходном валу Н.м. КПД, % в непрерыв-ном режиме с ПВ 100%, не менее Типоразмер двигателя серии АИР Мощность двигателя, кВт Корректи-рованный уровень звуковой мощности, дБА, не более Масса мотор-редуктора кг, не более Обозначение
180 5500 270 93 112М4 5,5 80 100 Мотор-редуктор МЧ100-180-5,5
140 350 93 112М4 5,5 100 МРЧ-100-140-5,5
112 430 92 112М4 5,5 100 МЧ 100-112-5,5
90 380 89 100L4 4 90 МРЧ 100-90-4
71 350 87 100S4 3 84 МРЧ100-71-3
56 440 87 100S4 3 84 МЧ-100-56-3
45 445 70 100S4 3 84 МЧ-100-45-3
35,5 460 78 90L4 2,2 77 МЧ-100-35,5-2,2
28 580 77 90L4 2,2 77 МЧ-100-28-2,2
22,4 472 69 90L6 1,5 77 МЧ-100-22,4-1,5
18 580 69 90L6 1,5 77 МЧ-100-18-1,5
14 625 61 90L6 1,5 77 МЧ-100-14-1,5
11,4 401 58 90LА8 0,75 77 МЧ-100-11,4-0,75
8,2 506 58 90LА8 0,75 77 МЧ-100-8,2-0,75

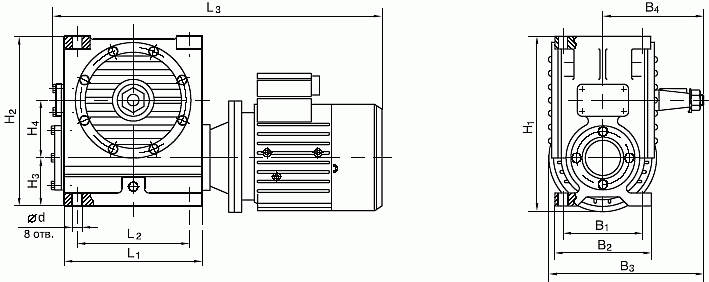

Габаритные и присоединительные размеры мотор-редуктора МЧ-100

Габаритные и присоединительные размеры мотор-редуктора МЧ-100
ТИПОРАЗМЕР H2 H3 H4 L1 L2 В1 В2 В3 В4 d L3 H1
эл./дв. АИР90 АИР100 АИР90 АИР100
МЧ-100 312 100 100 240 200 140 175 357 225 19 585 600 337 337

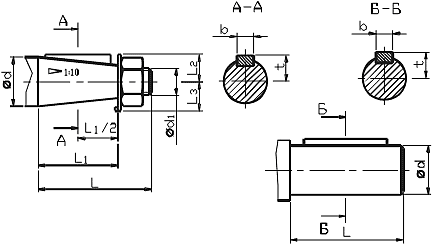

Размеры выходного вала мотор-редуктора.

Размеры выходного вала мотор-редуктора МЧ-100 Полый шлицевый вал мотор-редуктора МЧ-100
ТИП ВЫХОДНЫЕ КОНЦЫ ВАЛОВ L L1 L2 L3 b d d1 t m
МЧ-100 Конический 110 82 32 25 12 45 М30х2- 8g 23,45 -
Цилиндрический 110 - - - 14 45 - 48,5 -
Вал полый шлицевой 205 90 57,5 - - 45 46 - 2
