Цилиндрический мотор-редуктор 4МЦ2С-100.

Мотор-редуктор 4МЦ2С-100
35000 - 40000 руб.
Заказать
Сравнить
Позвонить

Продажа мотор-редукторов двухступенчатых МЦ2С-100 недорого

Современный мотор-редуктор это сложная механическая конструкция, основой которого является тщательное сопряжение электродвигателя и редуктора, размещенных в одном агрегате. Один из них - 4МЦ2С-100. Эта аббревиатура присвоена двухступенчатому плоскому цилиндрическому агрегату, широко используемому в машиностроении и промышленности.

Этот тип мотор-редукторов также обозначается как МЦ2С-100, 1МЦ2С-100, 1МЦ2С-100Н, 4МЦ2С-100 в зависимости от конструктивной модификации. Агрегаты могут оснащаться различными электродвигателями, в зависимости от конкретной производственной задачи и эксплуатироваться в широком диапазоне внешних воздействий.

УСЛОВИЯ ПРИМЕНЕНИЯ МОТОР-РЕДУКТОРОВ:

  • работа от сети переменного тока частотой 50 или 60 Гц;
  • режим работы - продолжительный, с продолжительностью работы 8-24 ч/сут;
  • вращения выходного вала в любую сторону;
  • внешняя среда - неагрессивная, невзрывоопасная с содержанием непроводящей пыли 10 мг/м3;
  • климатическое исполнение У, категория размещения 3 (температура окружающего воздуха от минус 40 С до плюс 40 С, эксплуатация в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий) или климатическое исполнение Т2 (температура окружающей среды от-10С до +45С, эксплуатация под навесом или в помещениях);
  • высота над уровнем моря - до 1000 м;

***Примечание: Применение мотор-редуктора в грузоподъемных механизмах не допускается.

продам мотор редуктор 4мц2с 100

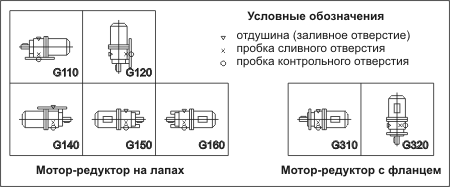

РИС 1. Монтажное исполнение мотор-редуктора МЦ2С-100 (цена приведена в каталоге).

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ

Купить мотор-редуктор 1МЦ2С-100-28-1,5-G110-ЦУЗ-2-380, где:

  • мотор-редукторцилиндрический двухступенчатый соосный типа 1МЦ2С
  • с межосевым расстоянием 100 мм,
  • частотой вращения выходного вала 28 об/мин,
  • мощностью электродвигателя. 1,5 кВт,
  • вариантом размещения в пространстве G110,
  • цилиндрическим концом выходного вала Ц,
  •  климатического исполнения У,
  • категории размещения 3,
  • категории точности 2,
  • номинального напряжения сети переменного тока 380 В.

Обращаем Ваше внимание, что стоимость привода во многом зависит от монтажного исполнения.

Читайте также

Технические характеристики мотор-редуктора МЦ2С-100

Типоразмер  Номинальная частота вращения выходного вала, об/мин  Номинальный крутящий момент на тихоходном валу, H*м  Радиальная консольная нагрузка на конце тихоходного вала, Н  Масса без смазки, не более, кг  Типоразмер двигателя  Мощность двигателя  КПД, % Обозначение
МЦ2С-100  28 445 5300 79 АИР100L8Р3  1,5 71 1МЦ2С-100н-28-1,5
655 6400 81 АИР100L6Р3  2,2 77 МЦ2С 100-28-2,2
31,5 440 5200 79 АИР100L8Р3  1,5 71 1МЦ2С 100 31,5-1,5
35,5 555 6000 81 АИР100L6Р3  2,2 77 4МЦ2С 100-35,5-2,2
710 6700 100 АИРМ112МА6Р3  3 1МЦ2С 100-35,5-3
45 440 5300 81 АИР100L6Р3  2,2 77 МЦ2С 100 н -45-2,2
595 6100 74 АИР100S4Р3  3 78 МЦ2С 100-45-3
56 505 5700 74 АИР100S4Р3  3 78 продам МЦ2С 100-56-3
675 6500 81 АИР100L4Р3  4 82 МЦ2С 100-56-4
71 535 5800 81 АИР100L4Р3  4 82 МЦ2С 100-71-4
710 6700 99 АИРМ112М4Р3  5,5 83 МЦ2С 100-71-5,5
90 405 5100 81 АИР100L4Р3  4 82 МЦ2С 100-90-4
545 5900 99 АИРМ112М4Р3  5,5 83 4МЦ2С-100-90-5,5
112 450 5400 99 АИРМ112М4Р3  5,5 83 МЦ2С 100-112-5,5
620 6300 100 АИРМ112М2Р3  7,5 85 МЦ2С 100-112-7,5
125 375 4800 99 АИРМ112М4Р3  5,5 83 МЦ2С 100-125-5,5
537 5800 100 АИРМ112М2Р3  7,5 85 продам мотор редуктор 4МЦ2С 100-125-7,5
140 490 5600 МЦ2С 100-140-7,5
160 445 5200 1МЦ2С-100-160-7,5
224 314 4400 МЦ2С 100-224-7,5
280 244 3900 МЦ2С 100-280-7,5

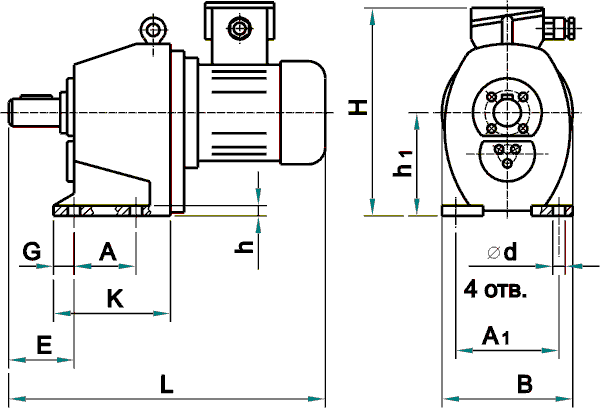

Габаритные и присоединительные размеры мотор-редуктора МЦ2С100 для исполнения на лапах

Габаритные и присоединительные размеры мотор-редуктора МЦ2С100 для исполнения на лапах
4МЦ2С Тип эл/двиг L H В h1 A A1 E G d h К
100 100L8; 100L6; 100L4 675 380 270 212 130 210 270 350 14 22 195
112МА6; 112М4; 112М2 695 400 280
100S4 645 380 270

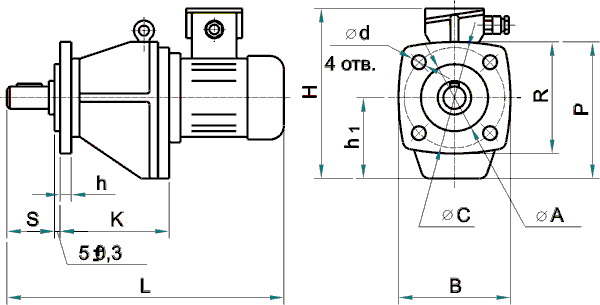

Габаритные и присоединительные размеры мотор-редуктора 1МЦ2С-100 для фланцевого исполнения

Габаритные и присоединительные размеры мотор-редуктора 1МЦ2С-100 для фланцевого исполнения
МЦ2С Тип эл/двиг L H В h1 A С R P d h К S
100 100L8; 100L6; 100L4 675 380 270 212 230JS 275 270 350 14 14 190 115
112МА6; 112М4; 112М2 695 400 280
100S4 645 380 270

Размеры выходного вала мотор-редуктора 4МЦ2С-100

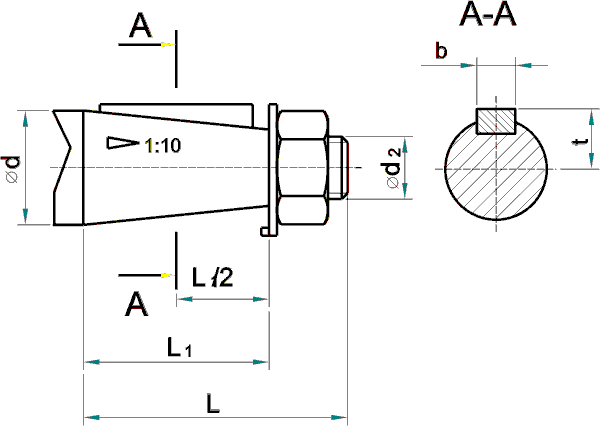

Выходной конический вал мотор-редуктора МЦ2С 100
4МЦ2С d1 d2 d3 L L1 b t n m
100 45 М30х2-8g 45k6 110 82 12 23,45 14 48,5

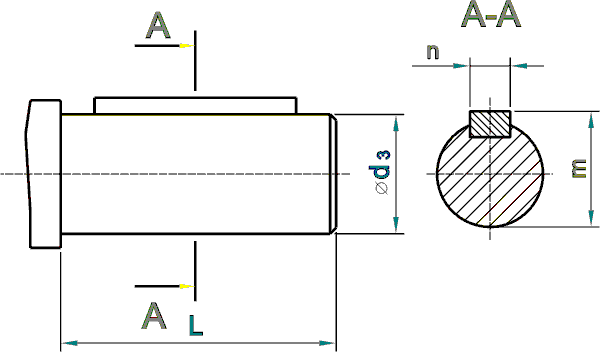

Цилиндрический вал 1МЦ2С-100Н
