Мотор-редуктор 4МЦ2С-63

8-800-700-01-76
8 (4912) 99-53-40
prombirga@mail.ru
Мотор-редуктор 4МЦ2С-63
17 500 — 19 800 ₽
Позвонить

Соосный мотор-редуктор МЦ2С-63 по доступной цене купить онлайн

Модель цилиндрического двухступенчатого мотор-редуктора типа 4МЦ2С-63 относится к механизмам общемашиностроительного применения. Агрегат имеет соосную конструкцию, оснащенную асинхронным трехфазным двигателем. Благодаря использованию в мотор-редукторе электродвигателя с точным соблюдением размеров и характеристик, ведущую шестерню можно монтировать прямо на валу.

Корпус мотор-редуктора изготавливается литьем из чугуна. Прочная конструкция может эксплуатироваться в загруженном состоянии длительное время при большом разбросе климатических факторов и внешних температур. Агрегат обладает высоким КПД. Возможна продажа без электродвигателя, при этом маркировка привода будет выглядеть так - 4ПРЦ2С-63.

УСЛОВИЯ ПРИМЕНЕНИЯ МОТОР-РЕДУКТОРОВ:

  • работа от сети переменного тока частотой 50 или 60 Гц;
  • режим работы - продолжительный, с продолжительностью работы 8-24 ч/сут;
  • вращения выходного вала в любую сторону;
  • внешняя среда - неагрессивная, невзрывоопасная с содержанием непроводящей пыли 10 мг/м3;
  • климатическое исполнение У, категория размещения 3 (температура окружающего воздуха от минус 40 С до плюс 40 С, эксплуатация в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий) или климатическое исполнение Т2 (температура окружающей среды от-10С до +45С, эксплуатация под навесом или в помещениях);
  • высота над уровнем моря - до 1000 м;

***Примечание: Применение мотор-редуктора в грузоподъемных механизмах не допускается.

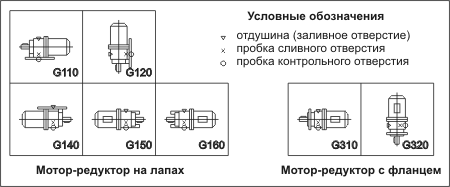

Монтажное исполнение мотор-редуктора МЦ2С-63

РИС 1. Монтажное исполнение мотор-редуктора МЦ2С-63.

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ

Мотор-редуктор 4МЦ2С-63-45-0,55-G310-ЦУЗ-2-380 ТУ2.056.0221595.13-91, где:

  • Мотор-редуктор типа 4МЦ2С с межосевым расстоянием 63 мм,
  • частотой вращения выходного вала 45 об/мин,
  • мощностью электродвигателя. 0,55 кВт,
  • вариантом размещения в пространстве G310,
  • цилиндрическим концом выходного вала Ц,
  • климатического исполнения У, категории размещения 3,
  • категории точности 2,
  • номинального напряжения сети переменного тока 380 В.
ПаспортКакое маслоДоставка

Читайте также

Взаимозаменяемость электродвигателей разных производителей
Каталог планетарных мотор-редукторов
Фото мотор-редукторов
Что выбрать - двигатель с редуктором или мотор-редуктор.

Похожие товары

Редуктор 1Ц2С-63 (Ц2С-63)
Редуктор 1Ц2С-63 (Ц2С-63)
18 500 — 25 000 ₽
Подробнее
Мотор-редуктор 3МП-31,5
Мотор-редуктор 3МП-31,5
17 500 — 22 000 ₽
Подробнее
Мотор-редуктор 2МВз-63
Мотор-редуктор 2МВз-63
16 000 — 19 000 ₽
Подробнее
Мотор-редуктор 4МЦ2С-100
Мотор-редуктор 4МЦ2С-100
35 000 — 40 000 ₽
Подробнее
Мотор-редуктор 4МЦ2С-140
Мотор-редуктор 4МЦ2С-140
101 000 — 140 000 ₽
Подробнее
Мотор-редуктор 4МЦ2С-160
Мотор-редуктор 4МЦ2С-160
115 000 — 240 000 ₽
Подробнее
Мотор-редуктор 4МЦ2С-50
Мотор-редуктор 4МЦ2С-50
19 000 — 24 000 ₽
Подробнее
Мотор-редуктор 4МЦ2С-63
Мотор-редуктор 4МЦ2С-63
17 500 — 19 800 ₽
Подробнее
Мотор-редуктор 4МЦ2С-80
Мотор-редуктор 4МЦ2С-80
22 000 — 28 000 ₽
Подробнее
Мотор-редуктор KMR ZG0
Мотор-редуктор KMR ZG0
11 600 ₽
Подробнее
Мотор-редуктор 4МП-31,5
Мотор-редуктор 4МП-31,5
16 000 — 24 000 ₽
Подробнее
Мотор-редуктор 4МЦ1-63
Мотор-редуктор 4МЦ1-63
17 200 — 29 200 ₽
Подробнее

Технические характеристики мотор-редуктора 4МЦ2С-63

Типоразмер Номинальная частота вращения выходного вала, об/мин Номинальный крутящий момент на тихоходном валу, H*м Радиальная консольная нагрузка на конце тихоходного вала, Н Масса без смазки, не более, кг Типоразмер двигателя Мощность двигателя КПД % Обозначение
4МЦ2С-63 28 175 3300 21 АИР71В6Р3 0,55 66 4МЦ2С 63-28-0,55
35,5 140 3000 21 АИР71В6Р3 66 МЦ2С63-35,5-0,55
190 3500 27 АИР80А6Р3 0,75 68 МЦ2С 63-35,5-0,75
45 113 2600 21 АИР71В6Р3 0,55 66 4МЦ2С-63-45-0,55
154 3100 27 АИР80А6Р3 0,75 68 МЦ2С-63-45-0,75
56 96 2400 21 АИР71А4Р3 0,55 4МЦ2С63-56-0,55
140 3000 АИР71В4Р3 0,75 73 4МЦ2С 63-56-0,75
206 3400 27 АИР80А4Р3 1,1 1МЦ2С 63-56-1,1
АИРЕ80В4
71 75 2100 21 АИР71А4Р3 0,55 72 МЦ2С-63-71-0,55
105 2600 АИР71В4Р3 0,75 73 4МЦ2С 63-71-0,75
148 3000 27 АИР80А4Р3 1,1 4МЦ2С 63-71-1,1
АИРЕ80В4
90 57 1800 21 АИР71А4Р3 0,55 72 4МЦ2С 63-90-0,55
78 2200 АИР71В4Р3 0,75 73 4МЦ2С 63-90-0,75
112 2600 27 АИР80А4Р3 1,1 4МЦ2С 63-90-1,1
АИРЕ80B4
153 3100 АИР80В4Р3 1,5 75 4МЦ2С 63-90-1,5
112 47 1700 21 АИР71А4Р3 0,55 72 4МЦ2С 63-112-0,55
65 2000 АИР71В4Р3 0,75 73 4МЦ2С 63-112-0,75
92 2300 27 АИР80А4Р3 1,1 4МЦ2С 63-112-1,1
АИРЕ80В4
128 2400 АИР80В4Р3 1,5 75 4МЦ2С 63-112-1,5
187 3400 32 АИР90L4Р3 2,2 78 4МЦ2С 63-112-2,2
125 43 1600 21 АИР71А4Р3 0,55 72 4МЦ2С 63-125-0,55
59 1900 АИР71В4Р3 0,75 73 4МЦ2С 63-125-0,75
84 2300 27 АИР80А4Р3 1,1 4МЦ2С 63-125-1,1
АИРЕ80В4
114 2600 АИР80В4Р3 1,5 75 4МЦ2С 63-125-1,5
159 3100 АИР80В2Р3 2,2 80 4МЦ2С 63-125-2,2
140 37 1500 21 АИР71А4Р3 0,55 72 4МЦ2С 63-140-0,55
52 1800 АИР71В4Р3 0,75 73 МЦ2С 63-140-0,75
73 2100 27 АИР80А4Р3 1,1 4МЦ2С 63-140-1,1
АИРЕ80В4
101 2500 АИР80В4Р3 1,5 75 4МЦ2С 63-140-1,5
149 3100 АИР80В2Р3 2,2 80 4МЦ2С 63-140-2,2
180 27 1300 16 АИР63В2 0,55 72 4МЦ2С 63-180-0,55
36 1500 21 АИР71А2Р3 0,75 75 4МЦ2С 63-180-0,75
53 1800 АИР71В2Р3 1,1 4МЦ2С 63-180-1,1
73 2100 27 АИР80А2Р3 1,5 74 4МЦ2С 63-180-1,5
107 2500 АИР80В2Р3 2,2 86 4МЦ2С 63-180-2,2
150 3000 32 АИР90L2Р3 3 81 4МЦ2С 63-180-3
224 22 1100 16 АИР63В2 0,55 72 4МЦ2С 63-224-0,55
29 1300 21 АИР71А2Р3 0,75 75 4МЦ2С 63-224-0,75
46 1700 АИР71В2Р3 1,1 4МЦ2С 63-224-1,1
63 1900 27 АИР80А2Р3 1,5 74 4МЦ2С 63-224-1,5
92 2400 АИР80В2Р3 2,2 86 4МЦ2С 63-224-2,2
125 2700 32 АИР90L2Р3 3 81 4МЦ2С 63-224-3
280 18 1000 16 АИР63В2 0,55 72 4МЦ2С 63-280-0,55
24 1200 21 АИР71А2Р3 0,75 75 4МЦ2С 63-280-0,75
36 1500 АИР71В2Р3 1,1 4МЦ2С 63-280-1,1
50 1700 27 АИР80А2Р3 1,5 74 4МЦ2С 63-280-1,5
73 2100 АИР80В2Р3 2,2 86 4МЦ2С 63-280-2,2
99 2400 32 АИР90L2Р3 3 81 4МЦ2С 63-280-3

Мотор-редуктор 4МЦ2С63. Исполнение на лапах.

Мотор-редуктор МЦ2С-63 на лапах
4МЦ2С Тип эл/двиг. L H В h1 A A1 E G d h К
63 63B2 315 255 185 140 110 150 48 15 12 16 160

71В6; 71В4

 487
71А4; 71А2; 71В2
80В8; 80В6; 80В4; 80В2 517 265
80А6; 80А4 493
80A2 278
90L2; 90L4 538 275 200

Мотор-редуктор МЦ2С-63. Фланцевое исполнение

Мотор-редуктор МЦ2С63 фланцевый
4МЦ2С Тип эл/двиг L H В h1 A С R P d h К S
63 63В2 315 255 185 140 130js 185 200 240 11 12 150 65
71В6; 71В4 487
71А4:71А2:71В2
80В8; 80В6; 80В4; 80B2 517 265
80А6; 80А4 473 200
80А2 493
90L2 538 275

Размеры выходного вала 4МЦ2С 63

Цилиндрический выходной вал мотор-редуктора МЦ2С 63

Цилиндрический
МЦ2С d1 d2 d3 L L1 b t n m
63 28 M16x1,5-8g 28k6 60 42 5 14,9 8 31

Конический
Конический выходной вал мотор-редуктора 4МЦ2С-63
