Редуктор 1Ц2С-63

Редуктор 1Ц2С-63 (Ц2С-63)
13000 - 16700 руб.
Заказать
Сравнить
Позвонить

Редуктор 1Ц2С 63 - цилиндрический соосный двухступенчатый

Редукторы общего назначения 1Ц2С-63 применяют в различных приводах. Конструктивно являются редукторами с двухступенчатой соосной передачей цилиндрического типа. Они используются с целью перемены вращающего момента и, соответственно, скорости вращения.

 1Ц2С-63 спроектированы для работы под продолжительной нагрузкой. Эти редукторы имеют большой запас прочности. По зубчатым передачам производитель гарантирует моторесурс 25000 часов.

 Редукторы 1Ц2С-63 рассчитаны на использование в неагрессивной взрывобезопасной среде с запыленностью до 10мг/м³.

 Возможная маркировка Ц2С-63.

Варианты исполнения редуктор 1Ц2С-63 по способу монтажа на лапах Варианты исполнения редуктор 1Ц2С-63 по способу монтажа на фланце
на лапах: G110, G120, G130, G150, G160 фланцевые: G310, G320, G330

 Пример условного обозначения редуктора при заказе из каталога:

Редуктор 1Ц2С-63-20-G110-ЦУ2, где

  • 1Ц2С - цилиндрический двухступенчатый соосный редуктор
  • 63 - межосевое расстояние
  • 20 - передаточное число
  • G110 - вариант исполнения по способу монтажа
  • Ц - цилиндрический конец вала
  • У - климатическое исполнение
  • 2 - категория размещения
Читайте также

Технические характеристики редуктора 1Ц2С63 (Ц2С-63)

Обозначение редуктора Передаточное отношение Номинальный крутящий момент на входном валу, Нм Номинальная частота вращения входного вала, мин-1 Максимальная радиальная нагрузка на середину конца выходного вала, Н Максимальная радиальная нагрузка на середину конца входного вала, Н Масса, кг, не более
Редуктор 1Ц2С63-10 10 180 1500 3350 670 17
Редуктор Ц2С-63-12,5 12,5
1Ц2С-63-16 16
Ц2С63-20 20
1Ц2С63-25 25
1Ц2С-63-31,5 31,5

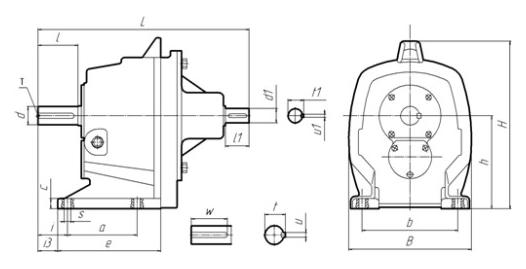

1Ц2С-63 (Ц2С-63) на лапах. Габаритные и присоединительные размеры.

1Ц2С-63 (Ц2С-63) на лапах. Габаритные и присоединительные размеры
d t l u w T d1 t1 l1 u1 a b c e s h i i3 L B H
28 31 60 8 58 M10 22 24,5 36 6 110 150 16 160 12 140 48 33 331 185 260

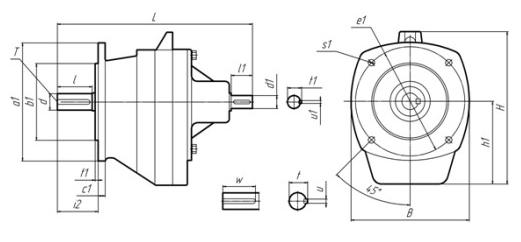

1Ц2С-63 (Ц2С-63) фланцевый. Габаритные и присоединительные размеры.

Ц2С-63 (Ц2С-63) фланцевый. Габаритные и присоединительные размеры.
a1 b1 c1 e1 f1 s1 h1 i2 L B H
200 130 12 185 5 11 140 69 331 200 260
