Электродвигатель 4,0 кВт х 1500 об/мин АИР100L4

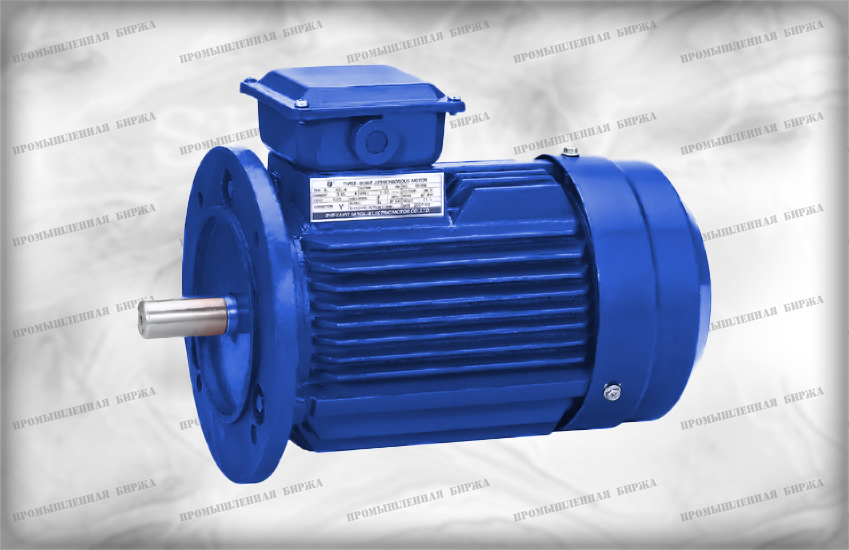

Электродвигатель 4,0 кВт х 1500 об/мин (АИР100L4)
9723 - 10209 руб.
Заказать
Сравнить
Позвонить

Электродвигатель 4,0 кВт х 1500 об/мин (100L4) общепромышленный унифицированный асинхронный четырёхполюсный трёхфазного типа. Синхронная частота вращения 1500 об/мин. Применим в мотор-редукторах МЧ-100, МЧ-125, 4МЦ2С-80, 1МЦ2С-10, 1МЦ2У-100, МЦ2У 125, 1МЦ2У 160, МЦ3У-160, 1МЦ3У 200, МЦ3У 250.

Конструктивное исполнение и способ монтажа

  • 1081 - электродвигатель с двумя подшипниковыми щитами на лапах, с одним цилиндрическим концом вала, может работать при любом направлении конца вала.
  • 2081 - электродвигатель на лапах с подшипниковыми щитами, с фланцем на подшипниковом щите. Один цилиндрический конец вала. Электродвигатель может работать при любом направлении конца вала. Фланец большого диаметра, доступный с обратной стороны, с крепящими отверстиями без резьбы.
  • 2181 - электродвигатель на приподнятых лапах с подшипниковыми щитами, с фланцем на подшипниковом щите (или щитах). Электродвигатель имеет один цилиндрический конец вала и может работать при любом направлении конца вала. Фланец малого диаметра, недоступный с обратной стороны, с крепящими отверстиями с резьбой.
  • 3081 - электродвигатель без лап с подшипниковыми щитами, с фланцем на одном подшипниковом щите, с одним цилиндрическим концом вала, может работать при любом направлении конца вала.
  • 3641 - электродвигатель без лап с подшипниковыми щитами, с фланцем на одном подшипниковом щите, один цилиндрический конец вала.

Условия эксплуатации электродвигателя АИР100L4 в стандартном исполнении:

  • Температура окружающей среды от -40С до +40С.
  • Относительная влажность (при +25С) - до 98% (в исполнении У1, У2).
  • Запыленность воздуха: IР44 - не более 10 мг/м, IР23 - не более 2 мг/м.
  • Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию (кроме электродвигателей химически стойкого исполнения)
Читайте также

Основные технические характеристики эл.двигателя АИР100-L4

Название параметра Значение Примечание
при номинальной нагрузке КПД, %  82
Tп/Tном 2.3 отношение пускового момента к номинальному
Tмакс/Tном 2,3 отношение максимального крутящего момента к номинальному
Вес, кг 37
Iп/Iном 7 отношение пускового тока к номинальному
Мощность, кВт  4.0
Iстат, А 15.2/8.8 ток статора (Ампер)
Uном, В 220В, 380В, 660В номинальное напряжение питания (Вольт)

Габаритные и присоединительные размеры электродвигателя АИР100-L4

Габаритные и присоединительные размеры электродвигателя АИР100-L4
l30 h31 d24 l1 l10 l31 d1 d10 d20 d22 d25 b1 b10 h1 h5 h10 h
391 246.5 250 60 140 63 28 12 215 15 180 8 160 7 31 12 100
