Мотор-редуктор 1МЦ2У-200

Мотор-редуктор 1МЦ2У-200
45 000 ₽

Двухступенчатые мотор-редукторы МЦ2У-200 купить в любой модификации

Цилиндрический двухступенчатый горизонтальный мотор-редуктор типа 1МЦ2У-200 относится к агрегатам широкого применения. Этот электромеханический привод представляет собой установку, в которой объединены: электродвигатель на нужную потребителю мощность и редуктор 1Ц2У-200. Используется для формирования требуемого крутящего момента изменением частоты вращения вала.

При использовании этого агрегата потребители должны учитывать, что все присоединительные размеры, крепежные отверстия, вариант исполнения выходного конца вала соответствуют аналогичным параметрам редуктора. Агрегат может монтироваться в различных эксплуатационных положениях и обеспечивает высокий КПД.

Мотор-редуктор 1МЦ2У-200 предназначен для работы в режиме S1 (по ГОСТ 183-74) от 8 до 24 часов в сутки, в следующих условиях:

  • нагрузка постоянная и переменная, в одну сторону и реверсивная;
  • вращение валов в любую сторону;
  • внешняя среда неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3;
  • климатическое исполнение У (категория размещения 3) по ГОСТ 15150-69 при работе на высоте над уровнем моря до 1000 м. Допускается работа мотор-редукторов на высоте более 1000 м над уровнем моря при соблюдении требований ГОСТ 183-74;
  • работа при стандартном напряжении 380 В и частоте тока 50...60 Гц. По согласованию с изготовителем допускается изготовление мотор-редукторов на другие стандартные напряжения.

 Варианты сборки мотор-редуктора 1МЦ2У200.

Варианты сборки мотор-редуктора МЦ2У-200
Примечания: Допускаемая радиальная консольная нагрузка на выходном валу для мотор редукторов с вариантами сборки 13, 23, 34; 35 должна быть уменьшена на 50 %;

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:

Мотор-редуктор 1МЦ2У-200-18-4-14 У3, где

  • 1МЦ2У - мотор-редуктор цилиндрический двухступенчатый
  • 200 - межосевое расстояние тихоходной ступени, мм
  • 18 - обороты на выходном валу, об/мин
  • 4 - мощность электродвигателя, кВт
  • 14 - вариант сборки
  • У3 - климатическое исполнение и размещение

Технические характеристики мотор-редуктора МЦ2У-200

Типоразмер мотор-редуктора Номинальная частота вращения выходного вала, об/мин Номинальный крутящий момент на выходном валу, Нм Допускаемая радиальная консольная нагрузка на выходном валу, Н Электродвигатель КПД Масса мотор -редуктора, не более, кг
Типоразмер Мощность, кВт
1МЦ2У-200 180 918 12500 5A160M4 18 0,87 295
140 1107
112 1370
90 1883
71 2271
1842 5А160S4 15 0,86 285
56 2347
1727 АИР132М4 11 0,85 247
45 2189
1502 АИР132S4 7,5 0,84 234
35,5 1861
1778 АИР132М6 7,5 0,82 245
28 2254
1653 АИР132S6 5,5 0,82 233
22,5 2047
1603 АИР132S8 4 0,8 233
18 1986

Примечания: При работе мотор редукторов в реверсивном режиме крутящие моменты на выходном валу должны быть уменьшены на 30%.

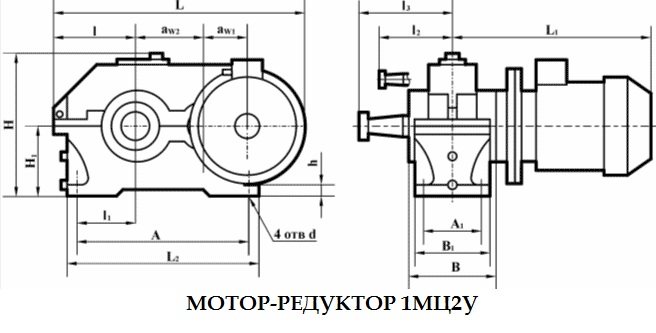

Габаритные и присоединительные размеры мотор-редуктора МЦ2У-200

Габаритные и присоединительные размеры мотор-редуктора МЦ2У-200
Тип Частота вращения выходного вала, об/мин aw1 aw2 L, не более L1, не более H H1 L2 I I1 I2 I3 A A1 d B B1 h
1МЦ2У-200 180;140;112; 90;71;56 125 200 743 758 425 212 580 243 165 212 280 515 165 24 243 230 30
45; 35,5; 28; 22,5; 18 743 610

Размеры конических валав мотор-редуктора 1МЦ2У-200

Размеры конических валав мотор-редуктора 1МЦ2У-200
Тип Вал d d2 l l1 b t
1МЦ2У-200 быстроходный 30 M20x1,5 80 58 5 3
тихоходный 70 M48x3,0 140 105 18 7

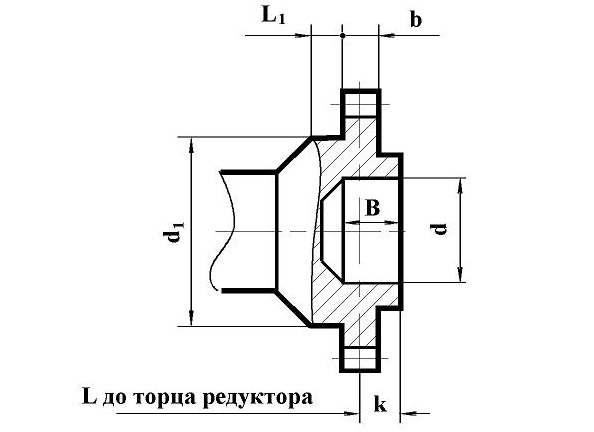

Размеры выходного вала в виде зубчатой муфты

Размеры выходного вала в виде зубчатой муфты
Тип m z b L L1, не менее k В d d1
МЦ2У200 5 40 25 55 32 22 50 80 F7 105 F7

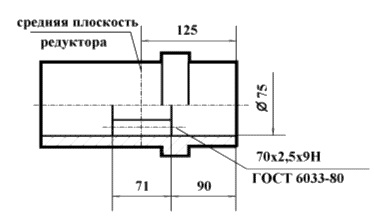

Полый вал мотор-редуктора 1МЦ2У-200

Полый вал мотор-редуктора 1МЦ2У-200
