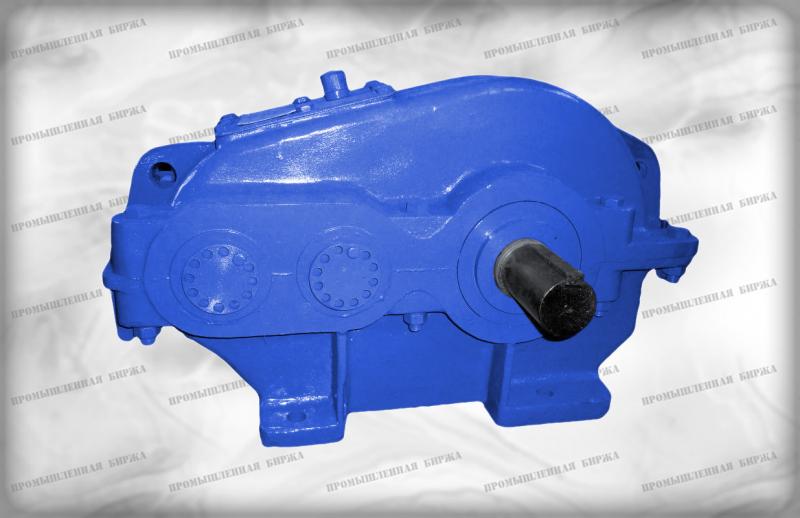

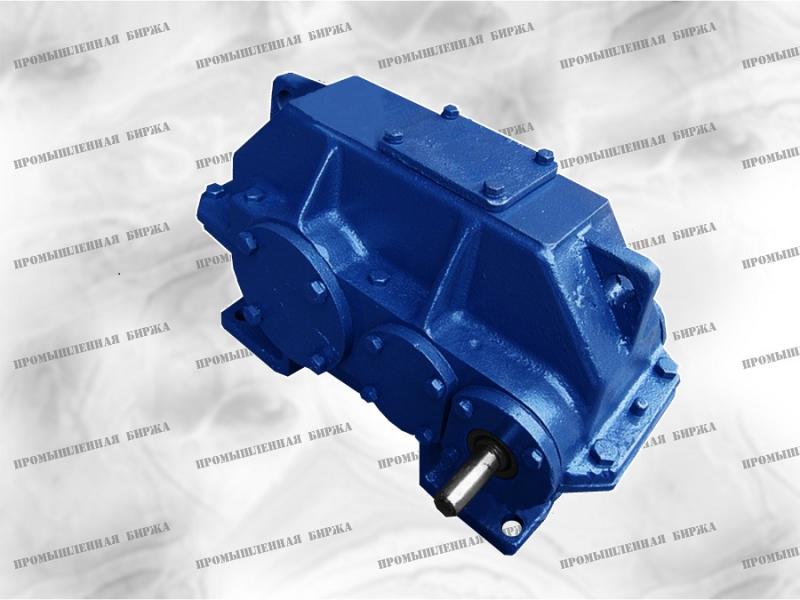

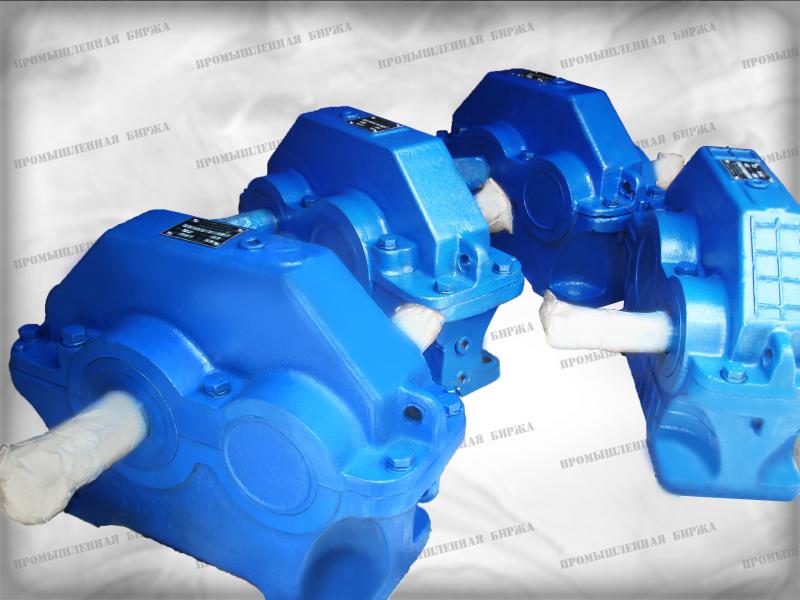

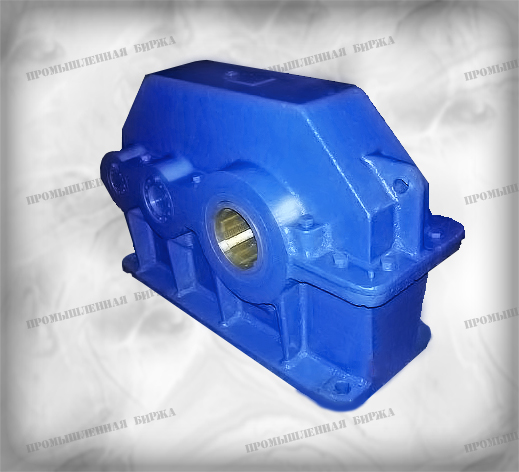

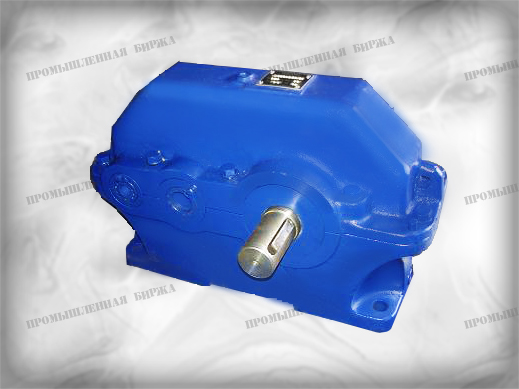

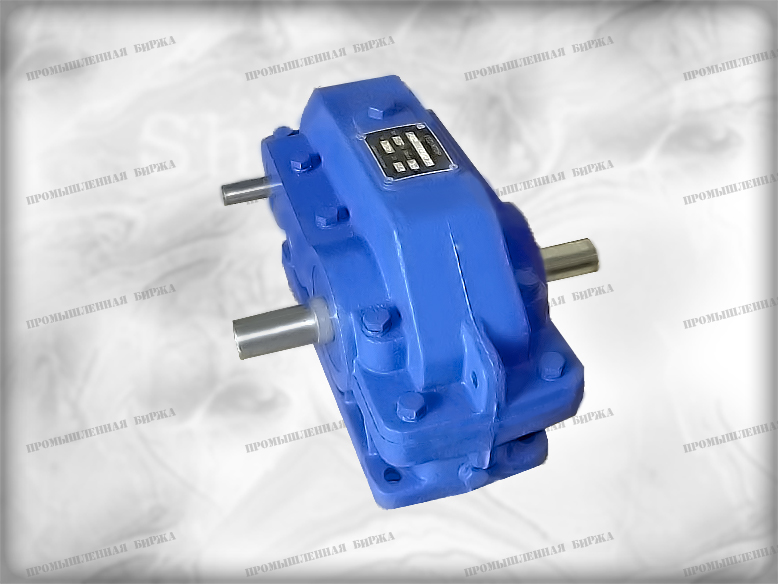

Двухступенчатый редуктор Ц2У-200.

Редуктор 1Ц2У-200
28 000 — 29 000 ₽

Купить цилиндрический двухступенчатый редуктор Ц2У-200. Цена его модификации 1Ц2У-200

Редуктор Ц2У-200. Назначение и конструкция.

Редуктор Ц2У-200 предназначен для трансформации угловой скорости первичного вала в тяговое усилие на тихоходном валу. Редуктор Ц2У-200, равнозначно, как и его современная модификация – 1Ц2У-200, является едва ли не самым распространённым приводным механизмом в общем машиностроении. Объясняется это просто – унифицированные размеры и относительно небольшие габариты позволяют осуществлять быстрый ремонт или замену редуктора.

Конструкция редуктора Ц2У-200 проста и надёжна. Две цилиндрических ступени, каждая из которых состоит из вала-шестерни и зубчатого колеса с косозубым зацеплением, расположены в корпусе. Цифровой индекс в маркировке обозначает межосевое расстояние второй тихоходной ступени. Редукторы 1Ц2У-200 и Ц2У-200 производятся только в чугунных корпусах, которые традиционно имеют горизонтальную линию разъёма, облегчающую процесс ремонта и обслуживания приводного механизма. Валы-шестерни и зубчатые колёса изготовлены из стали 25ХГМ с последующим насыщением верхнего слоя углеродом и закалкой.

Комбинация шестерен первой и второй ступеней позволяет получить восемь разных передаточных чисел. Подробнее все характеристики представлены в каталоге на соответствующей закладке.

Цилиндрический двухступенчатый редуктор Ц2У с межцентровым расстоянием второй ступени 200 мм допускает эксплуатацию только в горизонтальном положении. При необходимости установки привода под небольшим углом, требуется его доработка, заключающаяся в установке в проходные боковые крышки уплотнительных манжет. В базовой конструкции манжеты не предусмотрены.

Как купить редуктор Ц2У-200. От чего зависит его цена.

Как отмечалось выше, цилиндрический редуктор 1Ц2У-200 является более технологичной модификацией двухступенчатого привода Ц2У-200. Мы производим обе модели, но купить всё же советуем редуктор 1Ц2У. Цена этих механизмов при одинаковых передаточных числах и исполнениях одинакова. Стоимость незначительно меняется при некоторых вариантах сборки. Все возможные исполнения представлены ниже. Стоимость сборок, в которых присутствует цифра «3» , несколько выше.

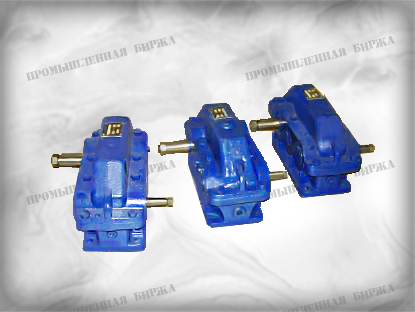

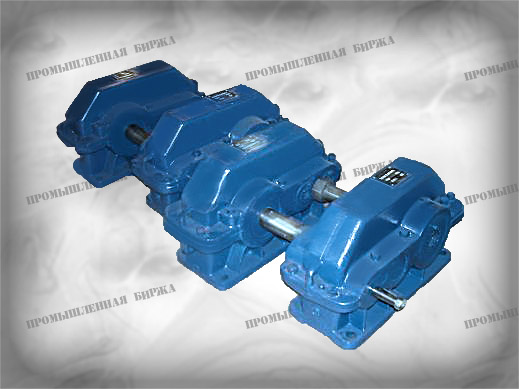

Варианты сборки редуктора 1Ц2У200

Обозначение при заказе.

Редуктор Ц2У-200-20-12 ЦЦ У1

Что означает:

  • Ц2У – редуктор цилиндрический двухступенчатый;
  • 200 – расстояние от центра промежуточного вала шестерни до центра выходного вала, мм;
  • 20 – общее передаточное отношение;
  • 12 – вариант расположения валов;
  • ЦЦ – форма концов быстроходного и тихоходного валов;
  • У1 – климатическое исполнение и категория размещения.

Применение редуктора.

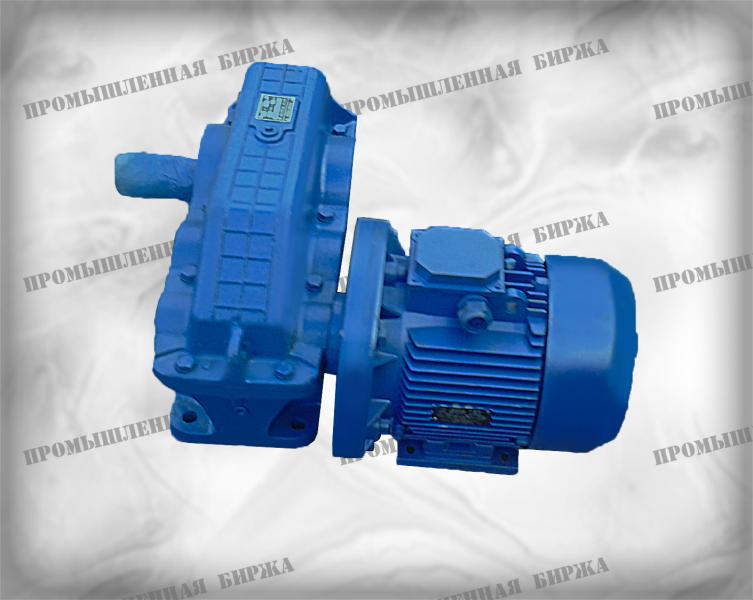

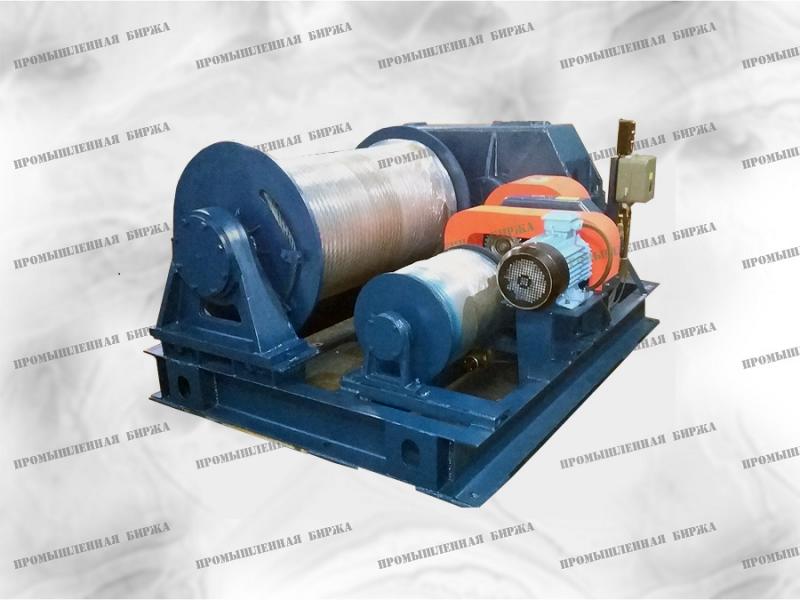

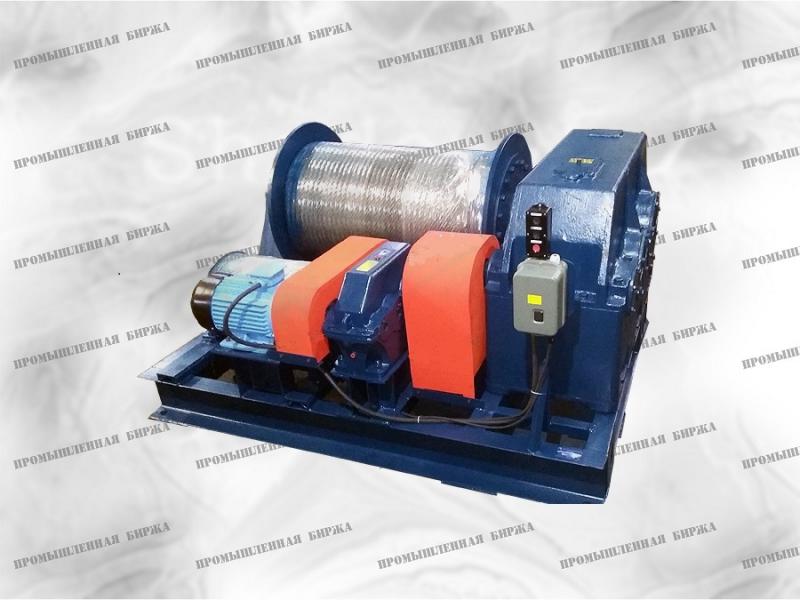

Помимо того, что редуктор 1Ц2У-200 может эксплуатироваться как самостоятельный механизм, его применяют при сборке мотор-редукторов МЦ2У-200 и лебёдок, которые так же представлены в каталоге.

Технические характеристики редуктора.

Наименование показателя Обозначение
Передаточные числа Группа 1 10 1Ц2У-200-10
20 Ц2У200-20
31,5 1Ц2У-200-31,5
40 1Ц2У200-40
Группа 2 8 Ц2У-200-8
12,5 Ц2У-200-12,5
16 1Ц2У200-16
25 Ц2У-200-25
Фактические передаточные числа Группа 1 9,76; 20,02; 31,47; 38,98
Группа 2 8,09; 12,08; 16,6; 24,83

Номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой Н*м

непрерывный (Н) ПВ=100% 2500

Допускаемый крутящий момент на выходном валу при работе редуктора на повторно-кратковременных режимах. Н*м

тяжелый (Т) ПВ=40% 3150
средний (С) ПВ=25% 4000
легкий (Л) ПВ=15% 5000

Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части, Н

входного вала непрерывный (Н) ПВ=100% 2240
тяжелый (Т) ПВ=40% 2500
средний (С) ПВ=25% 2800
легкий (Л) ПВ=15% 3150
выходного вала непрерывный (Н) ПВ=100% 12500
тяжелый (Т) ПВ=40% 14000
средний (С) ПВ=25% 16000
легкий (Л) ПВ=15% 18000
Термическая мощность, кВт не лимитируется
Коэффициент полезного действия, не менее, % 97
Масса редуктора, не более, кг 170

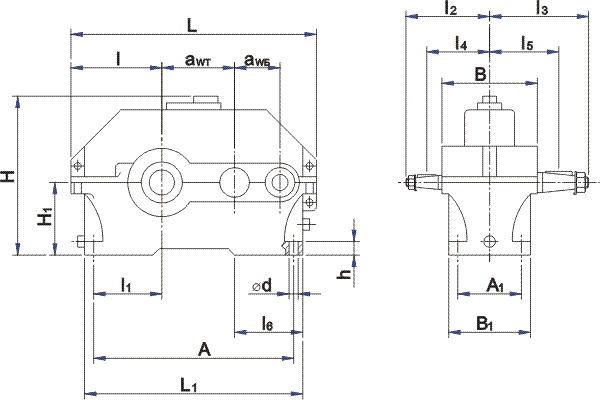

Габаритные и присоединительные размеры Ц2У200

Редуктор Ц2У-200
Типоразмер редуктора Межосевые расстояния L L1 l l1 l2 l3 l4 l5 l6 H не более H1 h А A1 В B1 d
awвых awвх не более
Ц2У-200 200 125 690 580 243 165 212 280 160 190 186 425 212 304 515 165 243 230 24

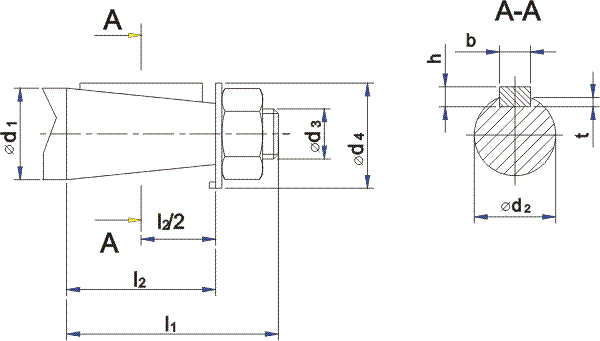

Чертёж конического входного/выходного вала редуктора Ц2У-200.

Размеры конического входного/выходного вала редуктора Ц2У-200.
Типоразмер Вал d1 d2 d3 d4 не более l1 l2 b h t
Ц2У-200 быстроходный 30 27,1 М20х1,5 50 80 58 10 8 5
тихоходный 70 64,75 М48х3,0 100 140 105 18 11 7

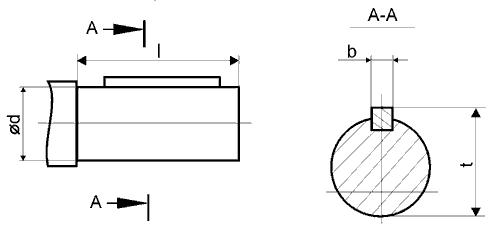

Размеры цилиндрический первичный быстроходный /выходной вал 1Ц2У200

Размеры цилиндрического входного/выходного вала редуктора Ц2У200
тип редуктора вал d I b t
Ц2У-200 быстроходный 25 58 8 28
тихоходный 65 105 18 69
