Мотор-редуктор 1МЦ3У-200
Мотор-редуктор МЦ3У-200 - цена, фото, отзывы, характеристики.
Цилиндрический трехступенчатый горизонтальный мотор-редуктор типа 1МЦ3У-200 относится к электромеханическим приводам общемашиностроительного назначения. Используется на стройках, в производственном секторе, для обработки и пр.
Конструктивно представляет собой объединенные в одном корпусе электродвигатель и редуктор 1Ц3У-200. Мощность электродвигателя зависит от условий применения. Позволяет получать нужные значения крутящего момента. Все присоединительные размеры и конструктивный вариант выходного вала определяются характеристиками используемого редуктора. Отличается высоким КПД.
Читайте также
- Библиотека редукторов и мотор-редукторов
- Выбор габарита редуктора
- Выбор редуктора
- Какое масло заливать в редуктор
- Условия доставки груза до покупателей
- Фото мотор-редукторов
- Характеристики зацепления цилиндрических трёхступенчатых редукторов типа Ц3У
- Что выбрать - двигатель с редуктором или мотор-редуктор.
Технические характеристики мотор-редуктора МЦ3У-200
| Типоразмер | Номинальная частота вращения выходного вала, об/мин | Номинальный крутящий момент на выходном валу, Нм | Допускаемая радиальная консольная нагрузка на выходном валу, Н | Электродвигатель | КПД | Масса, не более, кг | |
| Тип | Мощность, кВт | ||||||
| 1МЦ3У-200 | 28 | 1712 | 12500 | АИР112М4 | 5,5 | 0,81 | 229 |
| 25 | 1901 | ||||||
| 1402 | АИР100L4 | 4 | 0,8 | 219 | |||
| 22,5 | 2210 | АИР112M4 | 5,5 | 0,81 | 229 | ||
| 1630 | АИР100L4 | 4 | 0,8 | 219 | |||
| 18 | 2039 | ||||||
| 1496 | АИР100S4 | 3 | 0,77 | 213 | |||
| 16 | 2082 | АИР112MB6 | 4 | 0,77 | 228 | ||
| 14 | 2500 | АИР100L4 | 4 | 0,8 | 219 | ||
| 1895 | АИР100S4 | 3 | 0,77 | 213 | |||
| 11,2 | 2444 | ||||||
| 1682 | АИР100L6 | 2,2 | 0,77 | 217 | |||
| 9 | 2206 | АИР90L4 | 2,2 | 0,76 | 209 | ||
| 7,1 | 1834 | АИР90L6 | 1,5 | 0,71 | 210 | ||
| 5,6 | 2274 | ||||||
| 4,5 | 2209 | АИР90LB8 | 1,1 | 0,72 | 212 | ||
| 3,55 | 1969 | АИР90LA8 | 0,75 | 0,76 | 209 | ||

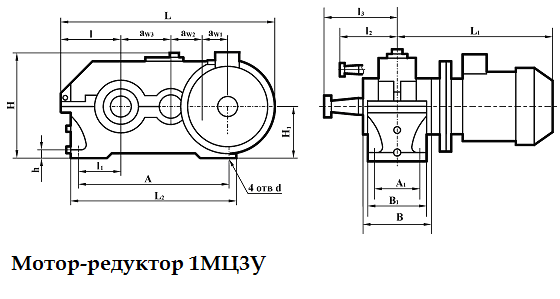

Габаритные размеры мотор-редуктора 1МЦ3У200
 |
|||||||||||||||||||
| Тип | Частота вращения выходного вала, об/мин | aW1 | aW2 | aW3 | L | L1 | Н | Н1 | L2 | l | l1 | l2 | l3 | A | A1 | d | B | B1 | h |
| не более | |||||||||||||||||||
| 1МЦ3У-200 | 28;25;22,5;16 | 100 | 125 | 200 | 811 | 541 | 425 | 212 | 650 | 236 | 165 | 190 | 280 | 580 | 165 | 24 | 243 | 230 | 30 |
|
18;14;9;7,1; 5,6;4,5;3,55 |
786 | 503 | |||||||||||||||||
Размеры конических валов мотор-редуктора МЗУ-200
 |
||||||||
| Тип | Вал | d | d2 | L | L1 | b | h | t |
| 1МЦЗУ-200 | быстроходный | 25 | M16x1,5 | 60 | 42 | 5 | 5 | 3 |
| тихоходный | 70 | M48x3,0 | 140 | 105 | 18 | 11 | 7 | |
