Однофазный электродвигатель АИРЕ 100S4.

Электродвигатель 2,2 кВт х 1400 об/мин (АИРЕ100S4)
14500 - 15500 руб.
Сравнить
Позвонить

Купить однофазный асинхронный электродвигатель 2,2 кВт 1500 об/мин с конденсатором. Цена мотора АИРЕ 100 S4.

Электродвигатель АИРЕ 100 S4. Особенности конструкции.

Однофазный электродвигатель АИРЕ100S4 мощностью 2,2 кВт на самом деле имеет двухфазную обмотку с четырьмя парами полюсов, что обеспечивает синхронную частоту вращения 1500 об/мин. Фактическая частота вращения ротора составляет 1400 об/мин. Для запуска на моторе установлен рабочий конденсатор, помещённый в пластиковый корпус. Однофазный двигатель 2,2 кВт 1500 об/мин имеет меньший КПД, чем его трёхфазный аналог, что обуславливает его большие габариты. Так, чтобы получить мощность 2,2 кВт при трёхфазном напряжении достаточно обмотки статора 90 габарита. Из-за высоких потерь в «однофазнике», чтобы выйти на такие характеристики требуется более мощная обмотка и габарит двигателя будет 100. Необходимо учитывать эту конструктивную особенность при проектировании оборудования.

Условия эксплуатации конденсаторного двигателя.

Однофазный асинхронный конденсаторный электродвигатель 2,2 кВт 1500 об/мин (АИРЕ100 S4) предназначен для эксплуатации в следующих условиях:

  • режим работы – S1.
  • питание – сеть переменного тока с напряжением 220 В и частотой 50 Гц;
  • терпимость к перегреву до температуры 150 С.
  • климатические условия – любые.
  • отсутствие внешних механических и химических воздействий на корпуса двигателя и конденсатора.

Конструктивные исполнения и способ монтажа.

Двигатель АИРЕ-100S4 по способу монтажа не отличается от своего трёхфазного аналога, то есть основные конструктивные исполнения – 1081, 2081 и 3081. Размеры крепёжного фланца не отличаются. У 90 и 100 габаритов они одинаковые.

Схема подключения.

Чтобы изменить направления вращения однофазного двигателя с рабочим конденсатором, необходимо придерживаться нижеприведённой схеме его подключения к сети 220 Вольт.

Схема подключения однофазного электродвигателя 2.2 кВт 1500 об/мин (АИРЕ100S4) к конденсатору и сети переменного тока 220 вольт

Применение электродвигателя.

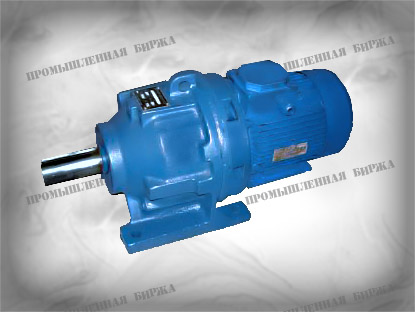

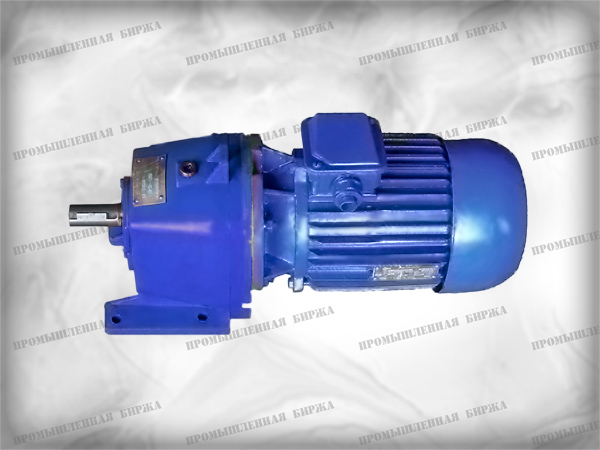

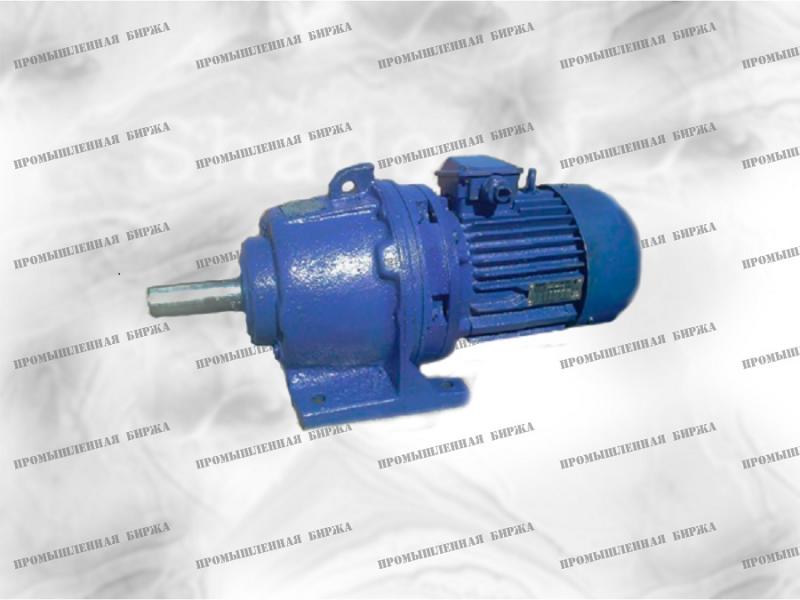

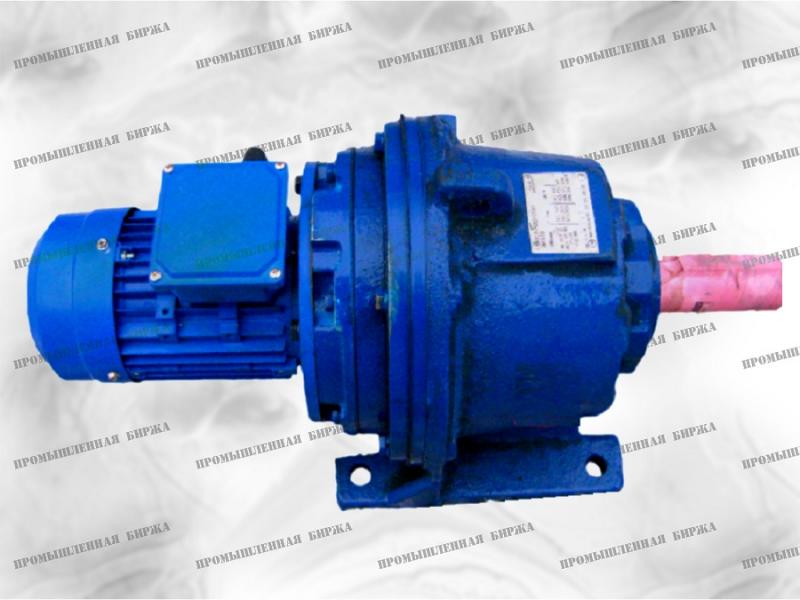

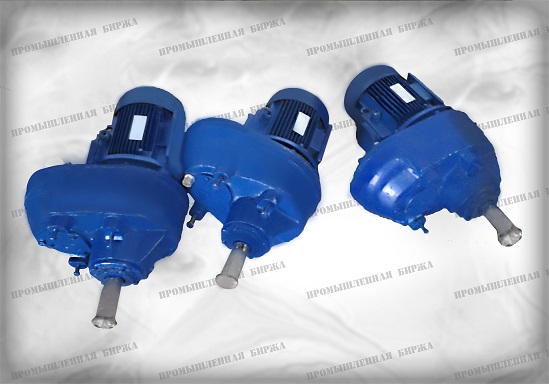

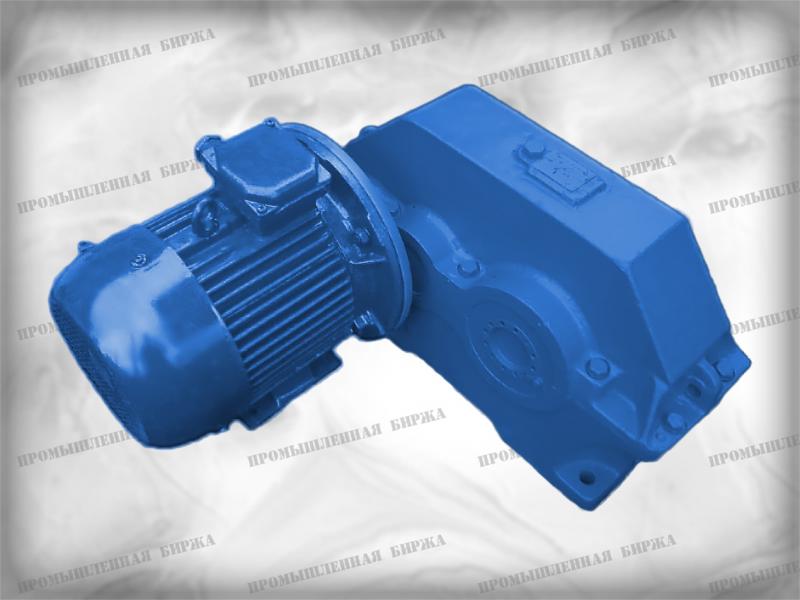

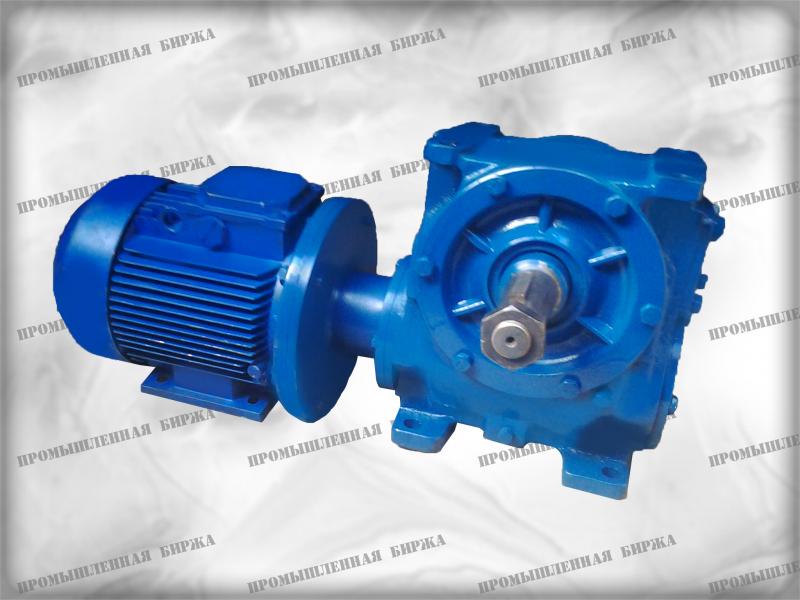

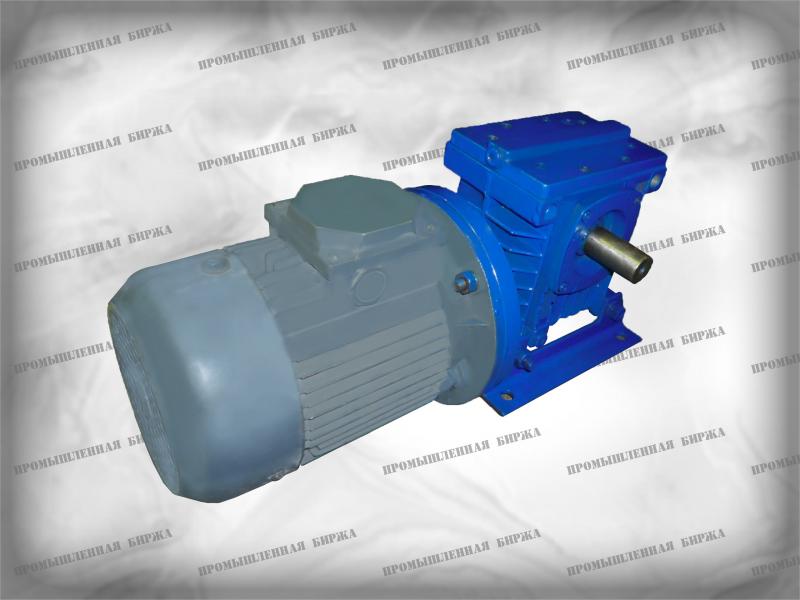

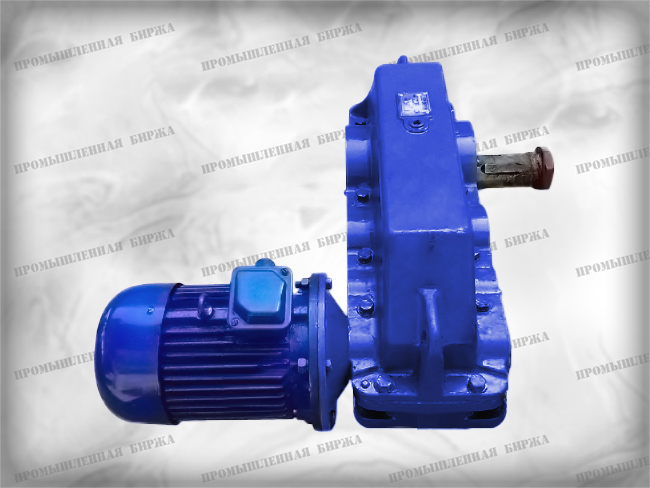

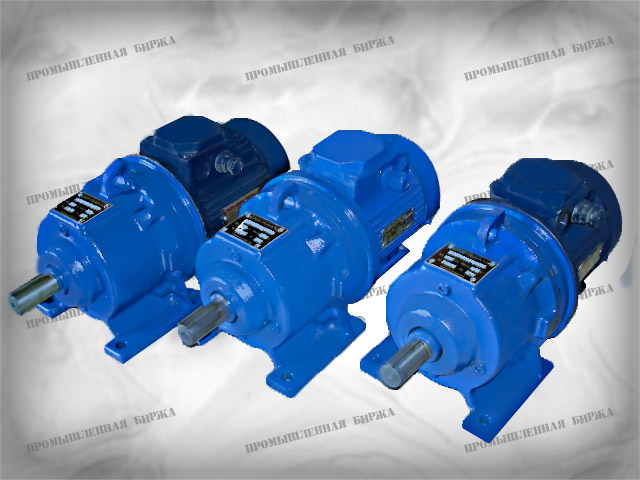

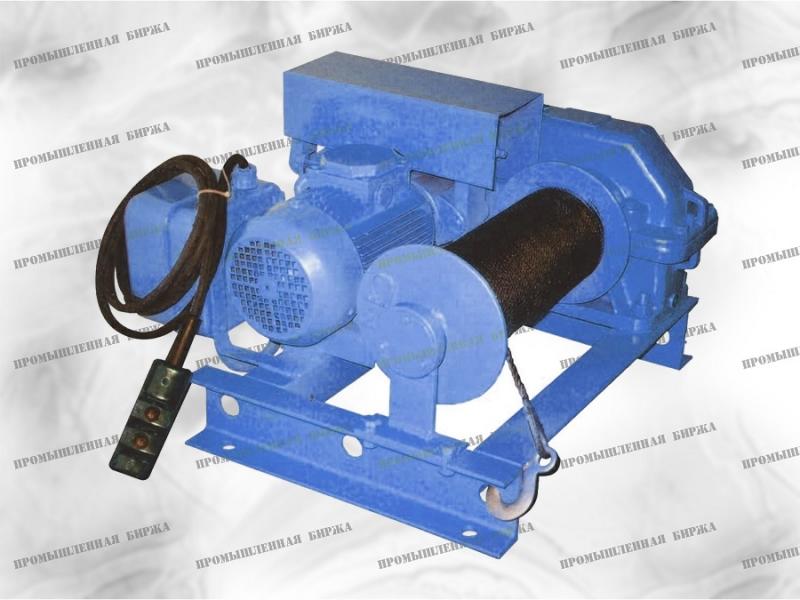

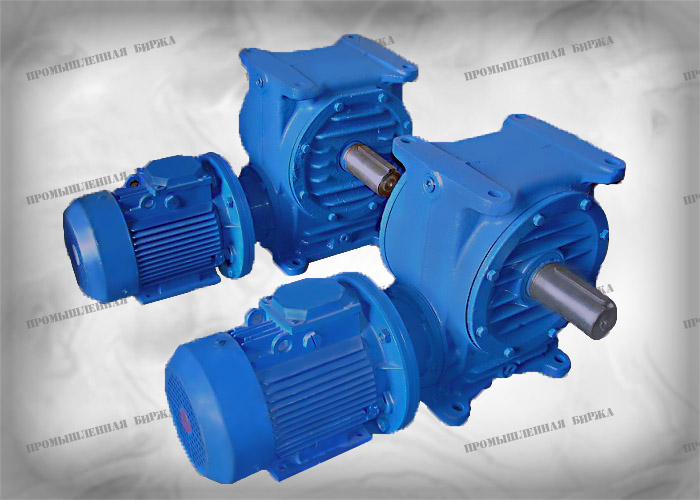

Благодаря возможности питания от обычной сети 220 Вольт, электродвигатель широко применяется в различном оборудовании и станках. Мы приведём некоторые механизмы, которые возможно купить в сопряжении с однофазным электродвигателем АИРЕ100 S4. Обращаем внимание, что цена таких изделий будет выше, чем у укомплектованных трёхфазными моторами.

Читайте также

Технические характеристики однофазного двигателя АИРЕ 100S4

Название параметра Значение Примечание
при номинальной нагрузке скольжение, %  6,5
КПД, %  75
cos 0,95
Tп/Tном 0,4 отношение пускового момента к номинальному
Uнс 450 Номинальное напряжение конденсатора, В
С 60 Номинальная ёмкость конденсатора, мкф.
Tмин/Tном 1,9 отношение минимального крутящего момента к номинальному крутящему моменту
Iп/Iном 3,2 отношение пускового тока к номинальному
Мощность, кВт  2,2
Uном, В 220В номинальное напряжение питания (Вольт)
Вес 24,4 кг



Габаритные, присоединительные и установочные размеры конденсаторного электродвигателя АИРЕ100S4

Габаритные, присоединительные и установочные размеры электродвигателя АИРЕ100S4 с конденсатором.
Габаритные размеры Установочные и присоединительные размеры, мм
l30 l33
LC
h31
HD
d30
AC
d31
l1
E
l2
EA
l10
B
l31
C
b1
F
b2
FA
b10
A
h
H
h5
GA
h6
GC
h10
HA
d10
K
L
391 424 246,5 226 120 60 60 112 63 8 8 160 100 31 31 12 16



d1
D
d2
DA
h1
GD
h2
GF
d20
M
d22
S
d24
P
d25
N
l20 l21
T
2081
3081
2181
3681
2081
3081
2181
3681
2081
3081
2181
3681
2081
3081
2181
3681
2081
3081
2181
3681
LA
28 28 7 7 215 130 15 M8 250 160 180 110 4 3,5 14
