Редуктор РЧУ-80.

Редуктор РЧУ-80а
10 500 — 12 000 ₽

РЧУ-80а - цена вне конкуренции

Редуктор РЧУ-80 - универсальный одноступенчатый с червячной передачей. Он используется в механизмах, требующих повышения крутящего момента, который увеличивается за счет снижения частоты вращения выходного вала в рамках передаточных чисел 8-80. Ранее его выпускал завод в городе Санкг Петербург.

В настоящее время выпускается обновленный редуктор с аналогичными техническими характеристиками под обозначением 2Ч-80.

В таблице указаны данные для заказа требуемого исполнения редуктора. Необходимо указать передаточное отношение, исполнение по схеме сборки, способ расположения червяка, крепление. Например: РЧУ-80-16-4-1-2.

Червячные редуктора РЧУ-80а выпускаются следующих исполнений:

По схеме сборки
Вариант 1 Вариант 2 Вариант 3 Вариант 4
Исполнение редукторов РЧУ-80а по схеме сборки
Б - быстроходный вал, Т - тихоходный вал
По расположению червячной пары
Исполнение 1 Исполнение 2 Исполнение 3 Исполнение 4
Исполнение редукторов РЧУ-80а по расположению червячной пары
Ч - червяе, К - колесо червячное

Цена, включённая в каталог, является базовой. Вы можете купить редуктор червячный универсальный РЧУ 80а с доставкой.

Допускаемые нагрузки редуктора РЧУ80 при непрерывной работе до 12 ч в сутки (по механической прочности передач)

A u* n1
750 1000 1500
N1 M2 N1 M2 N1 М2
80 8 2,5 225 3,1 211 4,1 189
10 2 223 2,3 206 3,2 185
12,5 1,6 224 2 209 2,6 188
16 1,35 229 1,05 214 2,2 191
20 1,1 225 1,35 210 1,75 189
25 0,9 226 1,1 212 1,45 192
31,5 0,8 229 1 214 1,25 192
40 0,7 225 0,8 211 1,05 191
50 0,55 227 0,65 211 0,85 193
63 0,4 220 0,6 211 0,75 193
80 0,3 172 0,4 164 0,55 159

где;

  • А межосевое расстояние редуктора, мм;
  • u номинальное передаточное отношение редуктора;
  • n1 частота вращения червяка, об/мин;
  • N1 мощность на валу червяка, кВт;
  • М2 момент на валу червячного колеса, Нм.

Примечание: * Фактические значения u не должны отличаться от номинальных более чем на 5 %.

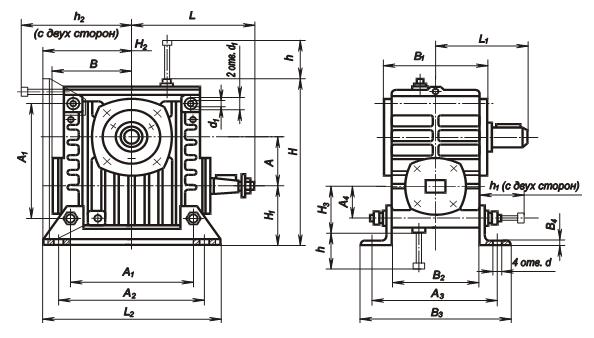

Габаритные и присоединительные размеры редуктора РЧУ-80а

Обознач. редуктора А А1 А2 А3 А4 В В1 В2 B3 B4 d d1 d2, не менее H H1 Н2
РЧУ-80 80 180 225 185 50 117 164 140 212 5 15 18 12,5 267 92 132
Редуктор РЧУ-80а. Габаритные и присоединительные размеры.
Обознач. редуктора Н3, не более L L1 L2 h h1 h2 Вес редуктора (без масла) с полым валом не более Масса лап, не более Масса тихоходного вала, кг, не более
Предельные отклонения по h16-H16 не менее Корпус из алю- миниево- го сплава Корпус из чугуна с одним выход-ным концом с двумя выход-ны- ми кон- цами
РЧУ-80 75 180 120 260 190 135 240 14,2 23,4 1,5 1,2 1,4

Примечание: Размеры B1 и Н3 справочные, размеры h, h1 и h2 определяют наименьшее расстояние, необходимое для извлечения масломерной иглы

Размеры быстроходного вала редуктора РЧУ-80а
Размеры быстроходного вала редуктора РЧУ-80а Обознач. РЧУ-80 d d1 d2 l l1 b t h
25 М16x1,5 40 60 45 8 7,5 7

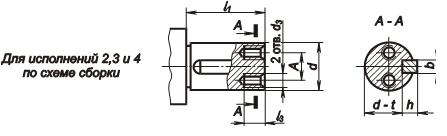

Размеры тихоходного вала редуктора РЧУ-80
Размеры тихоходного вала редуктора РЧУ-80
Обознач. Вал исполнений 2, 3, 4 по схеме сборки Соединение
d (пред. откл. по m6) d3 l l3, не менее Шпоночное по ГОСТ 8788-68 и ГОСТ 10748-68

Шлицевое по

ГОСТ 6033-51 Эв. D×m×z

b h d - t
РЧУ 80 32 М8×1 58 30 10 8 27 38×2×18
