Редуктор 2Ч-80.

Редуктор 2Ч-80
11500 - 12500 руб.
Заказать
Сравнить
Позвонить

Редуктор 2Ч-80 - купить легко, цена устроит всех

 Редуктор 2Ч-80, ранее обозначаемый как РЧУ-80, конструктивно является червячным одноступенчатым редуктором. Он разрабатывался как универсальный механизм для передачи крутящего момента по перпендикулярной оси. Способен работать в следующих режимах:

  • непрерывная работа;
  • работа в режиме «старт-стоп»;
  • реверсивная нагрузка;
  • различные скорости вращения ведущего электродвигателя ,не превышающие 1800 оборотов в минуту.

Червячный редуктор 2Ч 80 во многих случаях взаимозаменяем с редукторами Чс-80 и Ч-80 (каталог даёт возможность сравнить характеристики).

Масса редуктора 2Ч-80 составляет 18,6 кг. Чертёж смотрите на вкладке размеры.

Рис 1. Варианты сборки редукторов

Варианты сборки редуктора 2Ч 80

Рис 2. Варианты расположения червячной пары

Варианты расположения червячной пары редуктора 2Ч 80

Рис 3. Варианты расположения лап по  плоскостям

Варианты расположения лап по плоскостям редуктора 2Ч 80

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:

Куплю редуктор 2Ч80-40-53-2-У2 С, где:

  • 2Ч - тип редуктора;
  • 80 - межосевое расстояние;
  • 40 - номинальное передаточное число;
  • 53 - исполнение по варианту сборки по ГОСТ 20373-80;
  • 2 - исполнение по схеме расположения червячной пары;
  • У2 - исполнение для умеренного климата, категории размещения 2 по ГОСТ 15150-69;
  • С - индекс, определяющий наличие смазки "Трансол-200" в редукторе;
Читайте также

Характеристики редуктора 2Ч-80

U ном. редуктор 2Ч80 Обозначение
U фак. 1500 об/мин.
Мт Н.м η
8 7,75 210 0,9 Редуктор 2Ч80-8
10 10 190 0,89 2Ч80-10
12,5 12,25 200 0,88 Редуктор 2Ч-80-12,5
16 15,5 210 0,85 2Ч-80-16
20 20 210 0,83 2Ч 80 20
25 25,5 210 0,82 продам 2Ч-80-25
31,5 31 260 0,77 24-80 31,5
40 39 240 0,72 2Ч-80-40
50 51 240 0,71 2Ч-80-50
63 64 200 0,64 2Ч-80-63
80 83 170 0,61 2Ч-80-80

Масса редуктора 18,6 кг, объём заливаемого масла 0,5...1 л.

Габаритные и присоединительные размеры редуктора 2Ч-80

Габаритные и присоединительные размеры редуктора 2Ч-80

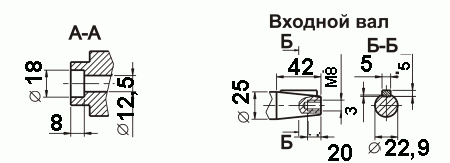

Размеры конического входного вала редуктора 2Ч-80

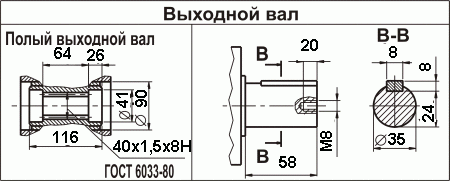

Размеры выходного вала редуктора 2Ч-80
