Редуктор Ч-80.

Редуктор Ч-80
11000 - 12500 руб.
Заказать
Сравнить
Позвонить

Редуктор червячный Ч-80 - купить по выгодной цене

 Редуктор червячный одноступенчатый Ч-80. Назначение.

Редукторы с одноступенчатой червячной передачей Ч-80 относятся к классу универсальных редукторов. Они предназначен для использования в приводах различного оборудования в качестве элементов, изменяющих частоту вращения и крутящие моменты механизмов. Ч-80 взаимозаменяемы с редукторами РЧУ-80, 2Ч-80, Чс-80.

Данные редукторы одинаково хорошо работают как под постоянной, так и под переменной нагрузкой. Допускается работа в режиме реверсивной нагрузки.

Редукторы рассчитаны на практически беспрерывную работу в течение суток и в режиме «пуск-стоп». Для стабильной работы механизма максимальная скорость вращения входного вала не более 1800 об/мин.

Редуктор Ч 80. Как его купить и от чего зависит цена.

Наши клиенты имеют возможность купить червячный редуктор Ч 80 всех вариантов исполнений и схем сборок, приведённых ниже в нашем каталоге. От них же зависит минимальная и максимальная цена редуктора. Кроме всего прочего, в стоимость механизма допускается включение расходов на транспортные услуги.

Рис 1.Редуктор 4-80. Варианты сборки.

Варианты сборки редуктора Ч-80

Рис 2. Варианты расположения червячной пары

Варианты расположения червячной пары редуктора Ч-80

Рис 3. Варианты расположения лап по плоскостям

Варианты расположения лап по плоскостям редуктора Ч 80

  Пример записи условного обозначения при заказе:

Редуктор  Ч80-40-52-1-2 В У З

где:
  • редуктор червячный одноступенчатый универсальный типа Ч с межосевым расстоянием 80 мм,
  • номинальным передаточным числом 40,
  • вариантом сборки 52,
  • с расположением червяка под колесом (вариант 1 по расположению червячной пары),
  • вариантом установки с лапами 2,
  • с вентилятором В,
  • климатическом исполнении У,
  • категорией размещения 3.

Также в наш каталог включена цена и характеристики всех аналогов данного редуктора. Купить их не составит каких-либо проблем.

Читайте также

Технические характеристики редуктора Ч80

Номинальные передаточные числа U Значения допустимых крутящих моментов на выходном валу, к.п.д. и термической мощности при частоте вращения входного вала, об/мин. Допускаемая консольная нагрузка на вале , Н

Обозначение

редуктора

750 1000 1500 входном выходном
Мт, Н м h Nт, квт Мт, Н м h Nт, квт Мт, Н м h Nт, квт
8 280 0,89 3,1 250 0,9 3,6 212 0,91 4,6 500 4000
Редуктор 4 80-8
10 250 0,88 2,2 224 0,89 2,6 190 0,9 3,4
Ч-80-10
12,5 250 0,86 1,8 230 0,87 2,2 195 0,89 2,8
Ч80-12,5
16 280 0,83 1,7 250 0,85 1,9 218 0,86 2,5
Ч-80-16
20 243 0,79 1,2 224 0,81 1,5 195 0,84 1,9
Ч-80-20
25 243 0,78 1 224 0,79 1,2 195 0,83 1,5
Ч-80-25
31,5 300 0,72 1,1 280 0,75 1 250 0,78 1,7
Ч-80-31,5
40 243 0,67 0,7 218 0,71 0,9 195 0,73 1,1
Ч-80-40
50 243 0,65 0,6 230 0,66 0,8 206 0,71 0,9
Ч-80-50
63 224 0,6 0,5 212 0,62 0,6 190 0,64 0,8
редуктор Ч 80-63
80 200 0,55 0,4 190 0,58 0,5 175 0,61 0,6
Редуктор Ч-80-80

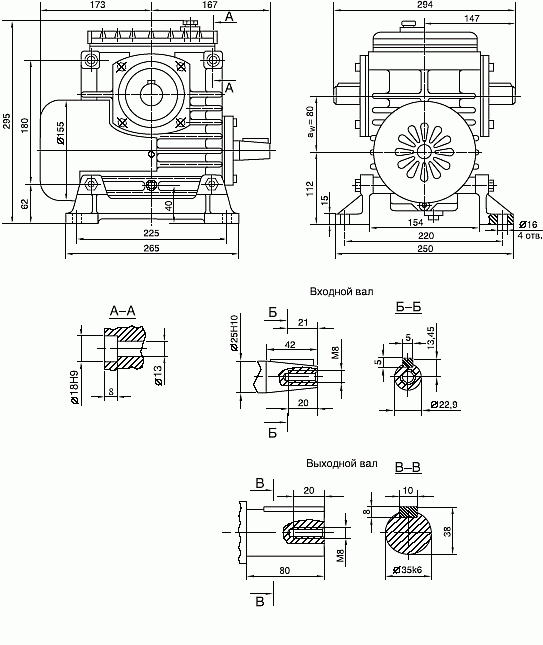

Размеры червячного редуктора Ч-80

Размеры редуктора Ч-80
