Редуктор 2Ч-63.

Редуктор 2Ч-63
10200 - 11000 руб.
Заказать
Сравнить
Позвонить

Червячный редуктор 2Ч-63 - цена и характеристики

 Редуктор 2Ч-63 (РЧУ-63 по старой классификации) относится к классу червячных одноступенчатых редукторов общего назначения. Такие редукторы используют для передачи крутящего момента на 90 градусов. Для этого, в конструкции редуктора взаимодействует червячное колесо и сам червяк (винт с резьбой, выполненной в форме трапеции), что обеспечивает высокую надежность. Редуктор применяют в условиях как постоянной, так и переменной нагрузки, в том числе и реверсивной. Он рассчитан как на длительную работу, так и на работу с частыми остановками, например в затирочной машине.

УСЛОВИЯ ПРИМЕНЕНИЯ :

  • нагрузка постоянная и переменная, реверсивная и одного направления;
  • работа с периодическими остановками и длительная в течении суток;
  • вращение валов в обе стороны;
  • частота вращения входного вала не более 1500 об/мин;
  • атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3 ;
  • климатические исполнения У,Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69

2Ч-63 применяется при компоновке червячных мотор-редукторов 2МЧ-63 (включен в каталог).

Варианты сборки редукторов 2Ч 63

Варианты расположения червячной пары 2Ч-63

Варианты расположения лап редуктора 2Ч-63 по плоскостям

Пример условного обозначения при заказе:

Редуктор червячный одноступенчатый 2Ч 63-31,5-56-2-У2 С, где:

  • 2Ч - тип редуктора;
  • 63 - межосевое расстояние;
  • 31,5 - номинальное передаточное число;
  • 56 - исполнение по варианту сборки по ГОСТ 20373-80;
  • 2 - исполнение по схеме расположения червячной пары;
  • У2 - исполнение для умеренного климата, категории размещения 2 по ГОСТ 15150-69;
  • С - индекс, определяющий наличие смазки "Трансол-200" в редукторе (цена указана на привод без масла).

Вы можете купить 2Ч63 в любой модификации (в комплект может входить обгонная муфта) с учётом доставки.

Читайте также

Характеристики червячного редуктора 2Ч-63

U ном. Редуктор 2Ч63 Обозначение
U фак. 1500 об/мин.
Мт Н.м η
8 7,75 105 0,89 2Ч-63-8
10 9,75 100 0,88 Редуктор 2Ч63-10
12,5 12,75 93 0,88 Редуктор 2Ч-63-12,5
16 15,5 110 0,84 продам 2Ч-63-16
20 19,5 104 0,83 2Ч63-20
25 25,5 95 0,81 2Ч 63-25
31,5 31 116 0,74 2Ч 63-31,5
40 39 110 0,73 24-63-40
50 51 100 0,68 24-63-50
63 63 93 0,62 2Ч-63-63
80 83 83 0,60 продаю 24-63 80

 Масса редуктора 13,1 кг

Объём заливаемого масла 0,3/0,7 литра

Присоединительные и габаритные размеры редуктора 2Ч-63

Присоединительные и габаритные размеры редуктора 2Ч-63

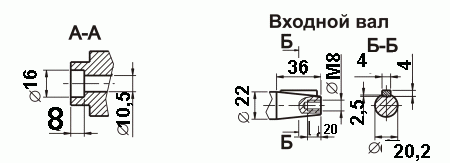

Входной вал редуктора 2Ч-63

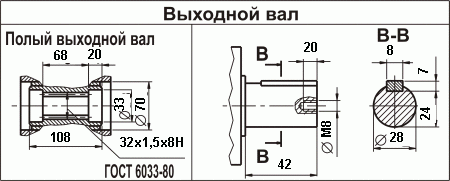

Выходной вал редуктора 2Ч 63
