Редуктор Ц2-500
Купить дёшево новый редуктор Ц2-500
Редуктор Ц2-500 конструктивно представляет собой крановый агрегат с горизонтальной ориентацией и двухступенчатой цилиндрической передачей. В быстроходной ступени этой модели применено шевронное зацепление. Использование такого решения позволило получить высокое значение крутящего момента при небольших размерах и добиться преимущества по сравнению с редукторами другого типа. Передаточное число у этого агрегата переменное и изменяется в зависимости от условий применения.
В основном редуктор используется для установки на грузоподъемные машины и механизмы, используемые в режимах повторно-кратковременных нагрузок. В этой области применения Ц2-500 наиболее эффективен.
Редуктор рассчитан для следующих условий работы:
- вращение валов в любую сторону;
- климатические условия У, Т, категория размещения-2,3 по ГОСТ 15150-69;
- неагрессивная среда, умеренная запыленность и влажность;
- частота вращения входного вала не превышает 1500 об/мин.
Варианты сборки редуктора Ц2-500
Пример условного обозначения при заказе:
Редуктор Ц2-500-40-21-У2, где
- Ц2 - тип редуктора
- 500 - межосевое расстояние, мм
- 40 - номинальное передаточное число
- 21 - вариант сборки
- У - климатическое исполнение
- 2 - категория размещения
Номинальные и фактические передаточные числа редуктора Ц2-500
| Тип | Частота вращения выходного вала | Межосевое суммарное расстояние, мм | Передаточное число | КПД, % | Масса, кг | Обозначение | |
| Номинальное | Фактическое | ||||||
| 500 | 500, 750, 1000, 1500 | 500 | 8 | 8,3 | 96 | 500 | Редуктор Ц2-500-8 |
| 10 | 9,8 | Ц2-500-10 | |||||
| 12,5 | 12,41 | Ц2-500-12,5 | |||||
| 16 | 16,3 | Ц2-500-16 | |||||
| 20 | 19,88 | Ц2-500-20 | |||||
| 25 | 24,9 | Ц2-500-25 | |||||
| 31,5 | 32,42 | Ц2-500-31,5 | |||||
| 40 | 41,34 | Ц2-500-40 | |||||
| 50 | 54 | Ц2-500-50 | |||||
Технические характеристики редуктора Ц2-500
| Наименование технических характеристик | Типоразмер редуктора |
| Ц2-500 | |
| Передаточные числа | 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50 |
| Допускаемая радиальная консольная нагрузка на тихоходном валу, Н | 14000 |
| Номинальный крутящий момент на выходном валу, Н.м | 5450 |
| КПД | 0,96 |
| Масса, кг | 500 |

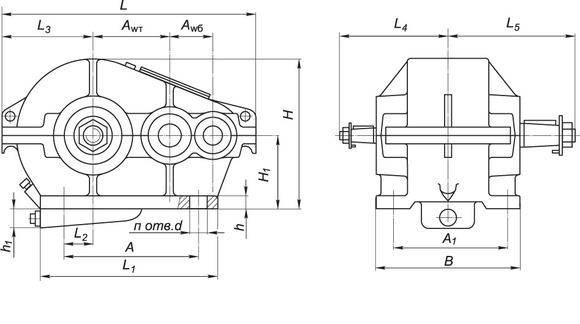

Размеры редуктора Ц2-500
 |
|||||||||||||||||
| Тип | Aw т | Aw б | A | A 1 | B | H | H 1 | h | h 1 | L | L 1 | L 2 | L 3 | L 4 | L 5 | d | п |
| Ц2-500 | 300 | 200 | 640 | 360 | 440 | 598 | 315 | 30 | - | 985 | 785 | 190 | 340 | 390 | 445 | 39 | 6 |
Размеры конических валов редуктора Ц2-500
 |
||||||||||||
| Тип | быстроходный вал | тихоходный вал | ||||||||||
| d | d 1 | l | l 1 | b | t | d | d 1 | l | l 1 | b | t | |
| Ц2-500 | 60 | М42х3,0 | 140 | 105 | 16 | 31,38 | 110 | М80х4,0 | 210 | 165 | 25 | 55,88 |
Размеры выходного вала с концом в виде зубчатой муфты
 |
|||||||||
| Тип | b | d | d 1 | d 2 | L | l | l 1 | Зацепление | |
| m | z | ||||||||
| Ц2-500 | 40 | 336 | 150F8 | 215 | 330 | 15 | 65 | 8 | 40 |
Размеры выходного цилиндрического вала
 |
|||||||||
| Тип | тихоходный вал | ||||||||
| d | d 1 | d 2 | l | l 1 | b | t | п | L | |
| Ц2-500 | 110s6 | 80 | М12 | 165 | 22 | 28 | 120 | 3 | 410 |
