Редуктор Ц2-350

Редуктор Ц2-350
45 000 — 48 000 ₽

Купить редуктор Ц2-350, цена дешевле

Применение редуктора Ц2-350.

В редукторе Ц2-350 в качестве быстроходной ступени применяется шевронное зацепление, что обуславливает малые габариты и высокий крутящий момент по сравнению с другими редукторами. Редуктор Ц2-350 обычно применяется в подъёмно-транспортных механизмах.

Редуктор рассчитан для следующих условий работы:

  • вращение валов в любую сторону;
  • климатические условия У, Т, категория размещения-2,3 по ГОСТ 15150-69;
  • неагрессивная среда, умеренная запыленность и влажность;
  • частота вращения входного вала-не превышает 1500 об/мин.

Цена редуктора Ц2-350. Как купить механизм.

Цена редуктора Ц2-350 зависит от исполнения концов выходных валов. Так, допустим, исполнение в виде зубчатой муфты стоит дороже, чем обычное с цилиндрическим валом. Наши клиенты имеют возможность купить все варианты исполнения механизма, приведённые в каталоге.

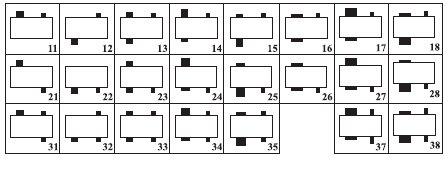

Варианты сборки редуктора Ц2-350

Варианты сборки редуктора Ц2 350

Также Вы можете скачать паспорт на редуктор Ц2-350, ознакомиться с характеристиками зацепления и рекомендациями по применяемым маслам.

Пример условного обозначения при заказе.

Редуктор Ц2-350-50-12-У2

где

  • Ц2 - тип редуктора
  • 350 - межосевое расстояние, мм
  • 50 - номинальное передаточное число
  • 12 - вариант сборки
  • У - климатическое исполнение
  • 2 - категория размещения.

Номинальные и фактические передаточные числа редуктора Ц2-350

Тип Частота вращения входного вала Межосевое суммарное расстояние, мм Передаточное число КПД, % Масса, кг Обозначение
Номин. Факт.
Ц2-350 500, 750, 1000, 1500 350 8 8,3 96 210 Редуктор Ц2-350-8
10 9,8 продам Ц2-350-10
12,5 12,41 Ц2 350-12,5
16 16,3 Ц2 350-16
20 19,88 Ц2-350-20
25 24,9 Ц2-350-25
31,5 32,42 Ц2-350-31,5
40 41,34 Ц2-350-40
50 54 Ц2-350-50

Технические характеристики редуктора Ц2-350

Тип Номин. переда-точное число Крутящий момент на выходном валу, Нм
для Н (ПВ=100%) для ВТ (ПВ=60%) для Т (ПВ=40%) для С (ПВ=25%) для Л (ПВ=16%)
При номинальной частоте вращения входного вала, об/мин
600 750 1000 1500 600 750 1000 1500 600 1000 1500 600 1000 1500 600 750 1000 1500
Ц2 350 8 10 12,5 1750 1750 1800 1800 2180 2150 2150 2120 3500 2800 2430 6000 5600 5000 8000 8000 7100 7000
16 20 1600 1600 1900 1900 3000 6800 5300 9000 9000 7300 7300
25 31,5 2650 2500 2180 4120 3300 3000 6500 6400 6000 9500 8250 8250
40 50 1550 1550 1850 3700 2800 6700 5800 8500

Габаритные и присоединительные размеры редуктора Ц2-350

Габаритные и присоединительные размеры редуктора Ц2 350
Тип aw В, В1 B2 L L1 L2 L3 L4 L5 L6 L7 Н H1 n d
Ц2-350 350 330 280 700 300 255 320 345 180 200 0 409 212 6 26

Чертёж конических валов редуктора Ц2-350

Входной и выходной вал редуктора Ц2 350
Тип d d1 d2 l l1 l2 b t
входной
Ц2-350 40 35,9 50 110 82 41 10 38,9
выходной
Ц2-350 85 78,5 105 65 130 170 20 83

Размеры выходного вала с концом в виде зубчатой муфты

Размеры выходного вала с концом в виде зубчатой муфты
Тип m z D b dF8 d1dll L B k
Ц2-350 6 40 252 30 110 140 230 60 25

Размеры выходного вала с концом для присоединения командоаппарата

Размеры выхолного вала с концом для присоединения командоаппарата
Тип d h8 d1 d2 d3 l1
Ц2-350 75 90 55 5 20

Размеры выходного цилиндрического вала редуктора Ц2-350

Размеры выходного цилиндрического вала редуктора Ц2 350
Тип d d1 d2 l1 l2 b t n
Ц2-350 85 r6 50 М12 130 22 22 93 2
