Червячный редуктор Ч-100.

Редуктор Ч-100
14 200 — 18 000 ₽

Купить червячный редуктор Ч-100. Цена одноступенчатого привода.

Редуктор Ч 100. Применение и конструкция.

Червячный редуктор Ч 100 применяют при комплектации различных приводных систем. Сфера применения самая обширная – устанавливается на бетоносмесители, автомобильные эвакуаторы, подъёмники и прочее. Редуктор Ч-100 допускает эксплуатацию при максимальной нагрузке до 500 Нм.

Конструкция самая типичная для редукторов, работающих при средних нагрузках. Одноступенчатая червячная передача, состоящая из червяка и червячного колеса, через отверстия устанавливается в корпус, отлитый из серого чугуна марок СЧ-12, СЧ-15 или СЧ-18. Материал червяка – легированная сталь. Венец червячного колеса изготовлен из бронзы марок БрОФ10-1, БрОЦС5-5-5 или БрОНФ10-1-1.

Как купить редуктор Ч-100. От чего зависит его цена.

Что бы купить червячный одноступенчатый редуктор Ч-100, заказчику потребуются его технические и конструкционные данные, а именно – передаточное отношение, вариант сборки и форма валов. От этих характеристик и зависит конечная цена привода. Стандартные варианты представлены ниже.

Варианты сборкм червячного редуктора Ч100

Сборка редуктора.

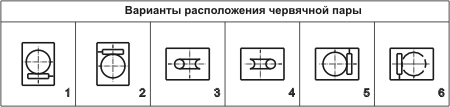

Варианты расположения червячной пары червячного редуктора Ч 100

Так же наши клиенты имеют возможность приобрести редуктор, укомплектованный электродвигателем. Комбинация двух этих механизмов является основой при производстве такой продукции из нашего каталога, как мотор-редуктор МЧ-100.

Пример обозначения при заказе.

Редуктор Ч-100-40-52-КК- В У2

Что означает:

  • Ч – редуктор с червячной одноступенчатой передачей;
  • 100 – расстояние между центрами червяка и червячного колеса;
  • 40 – передаточное отношение;
  • 52 – вариант сборки;
  • КК – входной и выходной вал имеют коническую форму;
  • В – установлен воздушный вентилятор;
  • У2 – климатическое исполнение и категория размещения.

Технические характеристики редуктора Ч-100

U ном. Ч-100 Обозначение
U факт. 1500мин.-1 1000мин.-1 750мин.-1
Мт Н.м кпд Мт Н.м кпд Мт Н.м кпд
8 7,75 380 0,93 426 0,92 477 0,91
редуктор Ч 100-8
10 10 367 0,93 410 0,91 460 0,9
редуктор Ч 100-10
12,5 12 374 0,92 420 0,9 470 0,89
редуктор Ч100-12,5
16 15,5 392 0,89 440 0,87 492 0,85
редуктор Ч100-16
20 20 389 0,87 414 0,85 464 0,83
редуктор Ч-100-20
25 24 372 0,87 417 0,84 466 0,83
редуктор Ч-100-25
31,5 31 400 0,7 448 0,66 500 0,63
редуктор 4-100-31,5
40 40 387 0,78 433 0,74 485 0,71
редуктор Ч-100-40
50 48 389 0,77 436 0,73 488 0,71
редуктор Ч-100-50
63 64 313 0,69 350 0,64 396 0,6
редуктор Ч-100-63
80 84 292 0,69 327 0,61 366 0,58
редуктор Ч-100-80
Консольная нагрузка Рб; Н 800
Рт; Н 5500
Уровень звука ДБА 80
Масса (с алюминиевыми крышками) кг 57 (44)

где:

  • U ном; U факт.- номинальное и фактическое передаточное число;
  • 1500мин-1; 1000мин-1; 750мин-1-частота вращения быстроходного вала;
  • Мт наибольший допускаемый крутящий момент, Нм;
  • Рб консольная нагрузка на середину шейки быстроходного конца вала, Н;
  • Рт консольная нагрузка на середину шейки тихоходного конца вала, Н;
  • в скобках- масса редуктора с алюминиевым корпусом.

Габаритные и присоединительные размеры червячного редуктора Ч-100

aw L L1 L2 L3 L4 L5 L6 1 d b Н 312
100 373 240 200 125 177 225 257 40 19 45 h 100
Габаритные и присоединительные размеры редуктора Ч-100
h1 h2 D D1 D2 B B1 B2 В3 В4 B5 В6 В7
18 179 140 220 150 341 175 140 155 450 225 218 217

Чертёж входного и выходного валов Ч100

Размеры конического вала редуктора Ч-100Размеры цилиндрического вала редуктора Ч-100Размеры полого шлицевого вала редуктора Ч-100
Тип Выходные концы валов L L 1 L2 L3 b d d1 t m
Ч-100 конические Вал быстроходный 80 58 24 18 6 32 M20xl,5-8g 17,05 -
Вал тихоходный 110 82 32 25 12 45 М30х2- 8g 23,45 -
цилиндрические Вал быстроходный 80 - - - 10 32 - 35 -
Вал тихоходный 110 - - - 14 45 - 48,5 -
Вал полый шлицевой 205 90 57.5 - - 45 46 2

Примечание: Редуктор Ч100 по умолчанию укомплектован коническими входными и выходными валами. Цилиндрическое исполнение входного и/или выходного вала оговариваются при заказе.
