Электродвигатель асинхронный АИР 160М8.

Электродвигатель 11 кВт х 750 об/мин (АИР160M8)
31916 - 33512 руб.
Сравнить
Позвонить

Купить асинхронный трёхфазный электродвигатель 11 кВт 750 об/мин. Цена мотора АИР 160M8.

Электродвигатель 11 кВт 750 об/мин АИР160M8. Конструкция.

Асинхронный электродвигатель АИР 160M8 обладает мощностью, равной 11 кВт. Наличие восьми полюсной обмотки статора обеспечивает синхронную частоту вращения, равную 750 об/мин. Ротор имеет короткозамкнутую конструкцию. Питание – трёхфазное. Охлаждение двигателя осуществляется принудительно вентилятором, установленным на валу. Унифицированные характеристики мотора 160М8 допускают его эксплуатацию в приводах общего машиностроения. Стабильная работа механизма гарантируется при перепадах питающего напряжения до 5% в любую из сторон.

Условия эксплуатации электродвигателя.

Электродвигатель 11 кВт 750 об/мин, выпускаемый в стандартном исполнении, допускает следующие условия эксплуатации:

  • перепады температуры окружающей среды в пределах от -35С до +40С;
  • влажность воздуха при температуре +25С при эксплуатации на открытом пространстве или под навесом не более 98%;
  • запылённость воздуха при классе защиты IP44 – не более 10 мг/м.куб;
  • рабочая среда – невзрывоопасная, неагрессивная, не токопроводящая, исключающая какое-либо внешнее воздействие, способное разрушить корпус или изоляцию электромотора.

Если условия отличаются от указанных выше, возникает необходимость применения двигателя 160М8 специального исполнения.

Конструктивные исполнения и способ монтажа.

Электродвигатель АИР 160 М8 выпускается следующих конструктивных исполнений:

  • 1081 – один цилиндрический выходной конец ротора. Способ монтажа – на лапах;
  • 2081 – комбинированное исполнение, допускающее крепление, как на лапах, так и на фланце. Крепёжные отверстия во фланце без резьбы, монтаж возможен с обратной стороны;
  • 3081 – на подшипниковом щите со стороны вала имеется фланец. Крепление, как и в предыдущем варианте, возможно осуществить с обратной стороны.

По предварительному заказу, наши клиенты имеют возможность купить данный двигатель с уменьшенным фланцем. Цена при этом несколько изменится.

Применение двигателя.

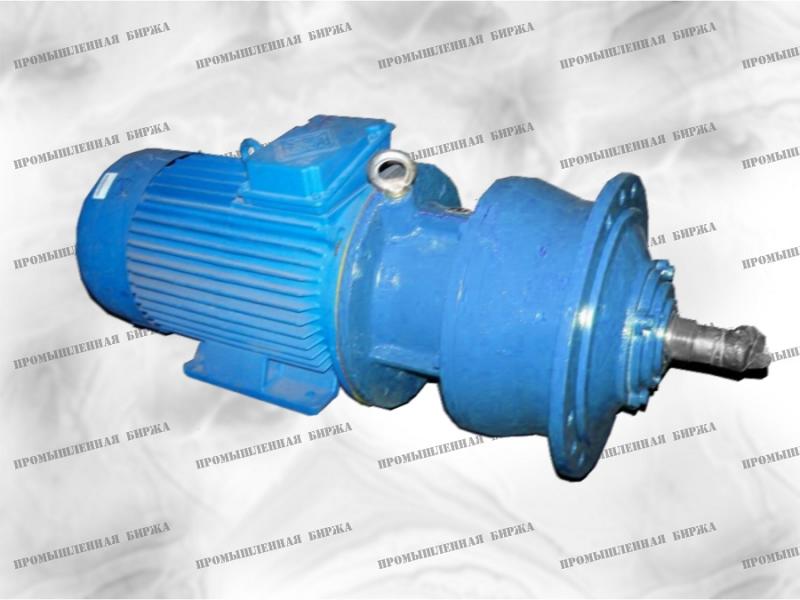

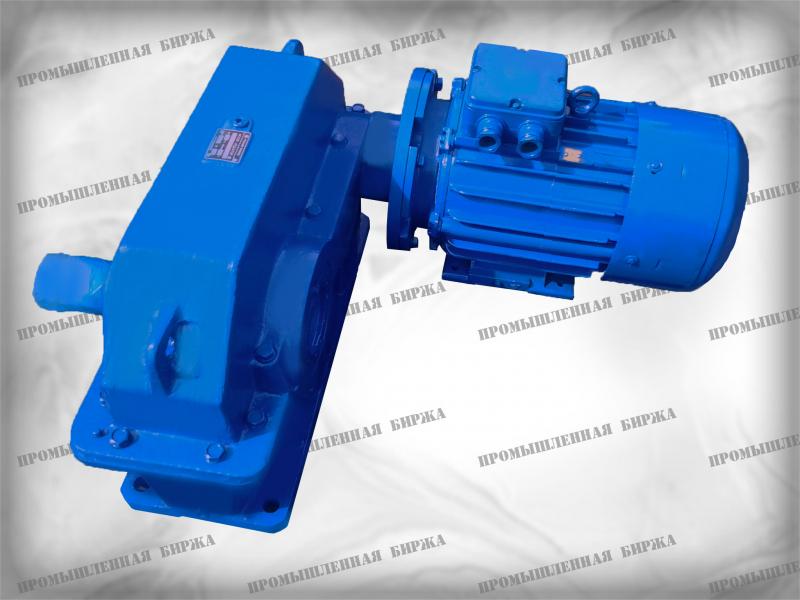

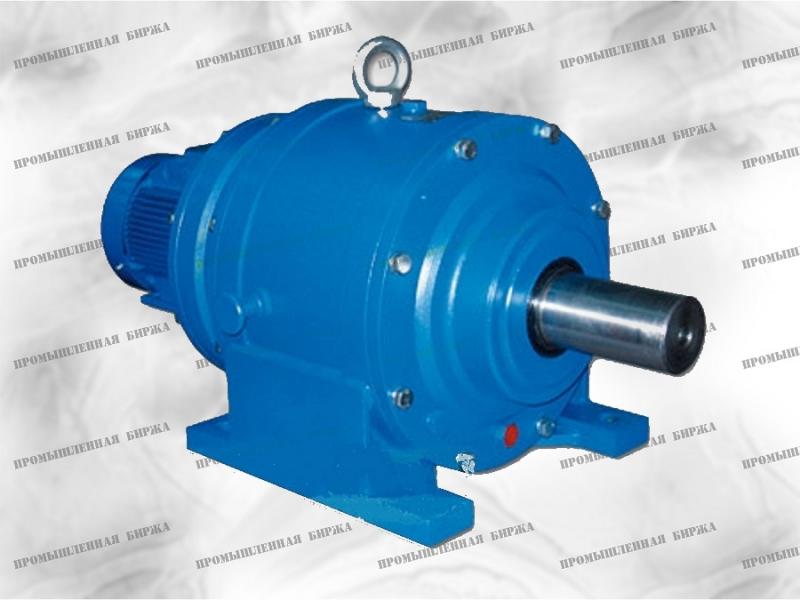

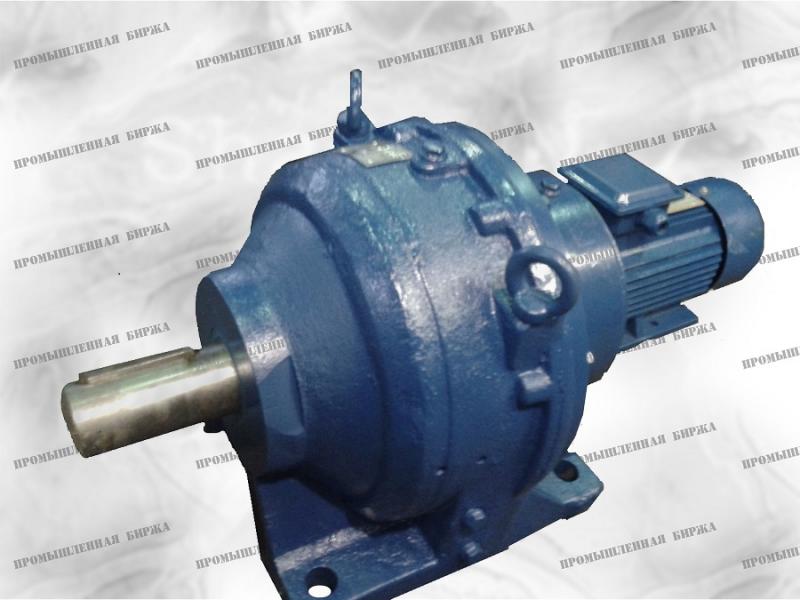

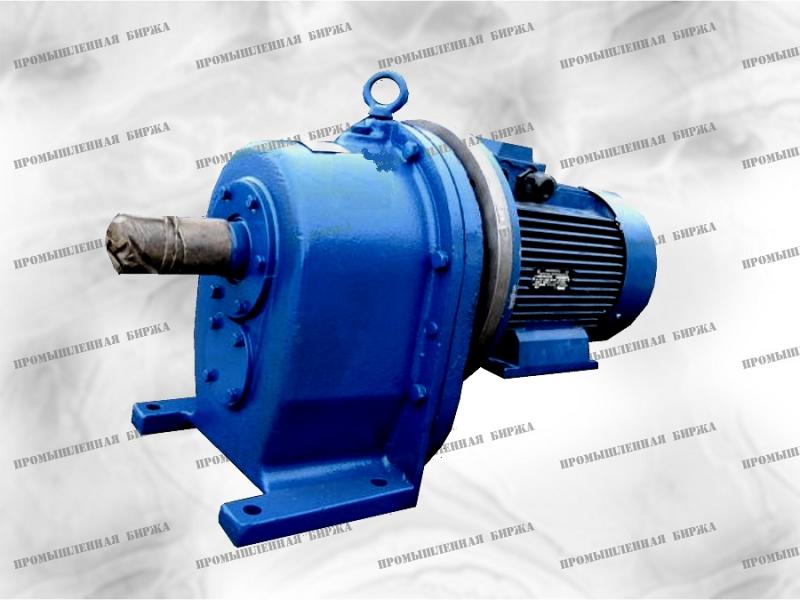

Трёхфазный электродвигатель АИР 160М8 (11 кВт х 750 об/мин) применяется при сборке продукции из каталога. Некоторые из мотор-редукторов представлены ниже.

Читайте также

Технические характеристики двигателя АИР 160М8 (11/750).

Название параметра Значение Примечание
при номинальной нагрузке КПД, % 87
Tп/Tном 2 отношение пускового момента к номинальному
Tмакс/Tном 2 отношение максимального крутящего момента к номинальному
Вес, кг 152
Iп/Iном 6,6 отношение пускового тока к номинальному
Мощность, кВт 11
Iстат, А 25/14 ток статора (Ампер)
Uном, В 220В, 380В, 660В номинальное напряжение питания (Вольт)



Установочные и присоединительные размеры двигателя 160M8

Установочные и присоединительные размеры двигателя АИР160М8
l30 h31 d24 l1 l10 l31 d1 d10 d20 d22 d25 b10 h5 h10
645 405 350 110 210 108 48 15 300 19 250 254 160 51,5 20
