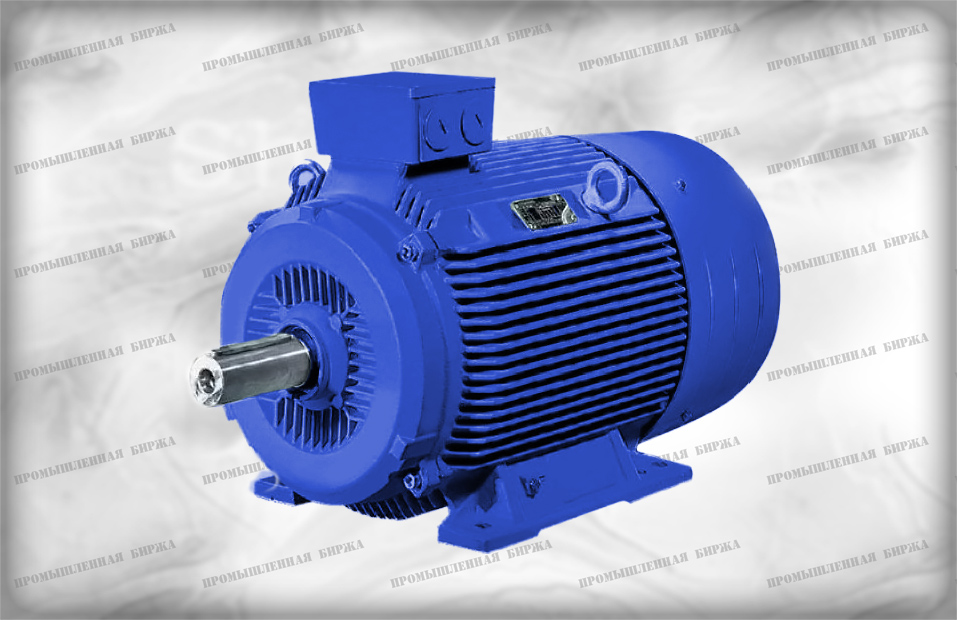

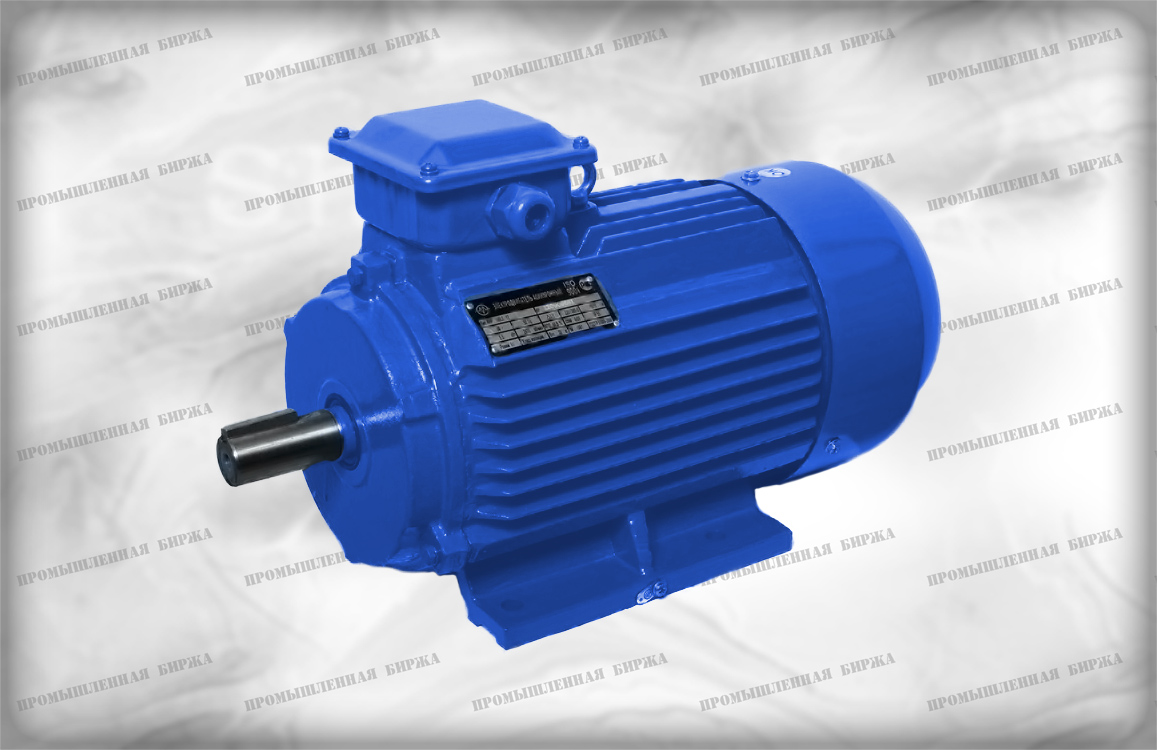

Электродвигатель асинхронный АИР 160М6.

Электродвигатель 15 кВт х 1000 об/мин (АИР160M6)
30 656 — 32 189 ₽

Купить асинхронный трёхфазный электродвигатель 15 кВт 1000 об/мин. Цена мотора АИР 160M6.

Электродвигатель АИР160 M6. Конструкция.

Электродвигатель АИР160М6 (15 кВт 1000 об/мин) является асинхронным по принципу работы и трёхфазным по системе питания. Ротор двигателя короткозамкнутый. Унифицированная конструкция двигателя 160M6 делает возможным его применение во всех отраслях общего машиностроения. Шесть полюсов обмотки обеспечивают синхронную частоту вращения, равную 1000 об/мин.

Охлаждение двигателя при работе происходит за счёт установленного на нерабочем конце ротора вентилятора. Конструкция крыльчатки вентилятора позволяет снижать температуру независимо от того, в какую сторону вращается вал.

Условия эксплуатации двигателя АИР160М6 в стандартном исполнении.

Электрический двигатель АИР-160М6 в стандартном исполнении обеспечивает гарантированную работоспособность при следующих условиях:

  • диапазон температуры окружающей среды в пределах от -35 до +40С;
  • максимальная высота над уровнем моря – 1000 метров;
  • отсутствие внешних факторов, способных разрушить конструктивные детали и элементы изоляции.

Конструктивные исполнения и способ монтажа.

Электродвигатель 15 кВт х 1000 об/мин выпускается следующих конструктивных исполнений:

  • 1081 – ротор базируется в подшипниковых щитах без фланцев. На корпусе статора имеются установочные лапы.

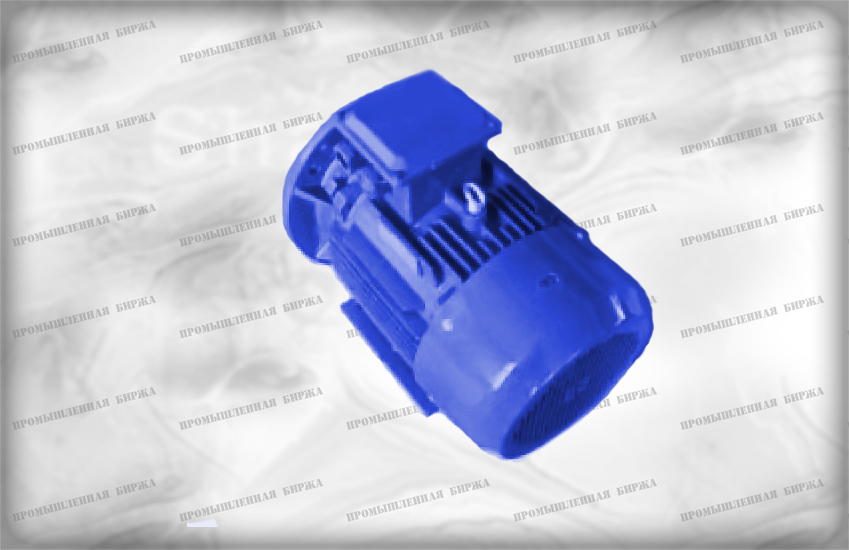

  • 2081 – помимо лап, на одном подшипниковом щите имеется крепёжный фланец. Монтажные отверстия в щите без резьбы и доступны со стороны двигателя.
  • 3081 – на подшипниковом щите со стороны выхода вала имеется крепёжный фланец. Лапы в этом исполнении отсутствуют.

При всех способах монтажа конец ротора имеет цилиндрическую форму.

Применение двигателя 15 кВт 1000 об/мин.

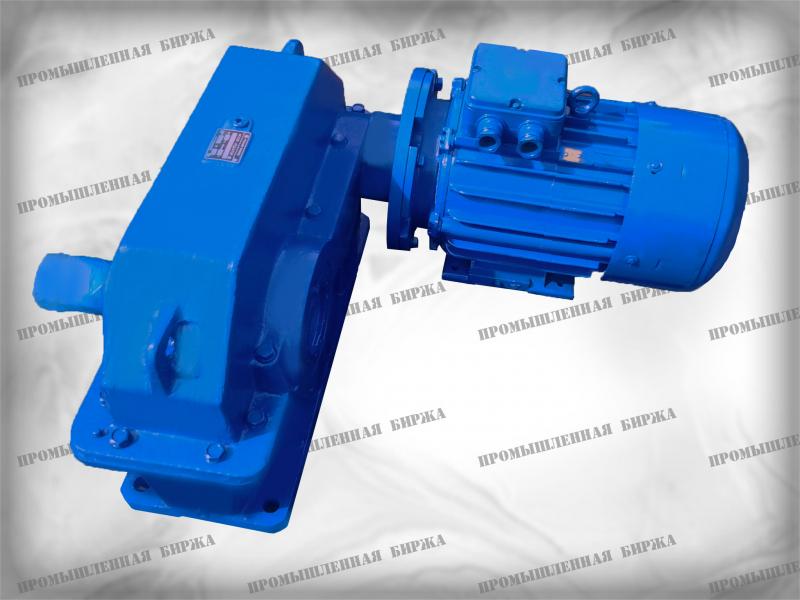

Электродвигатель 160 М6 (15 кВт 1000 об/мин) применяется при сборке нижеперечисленной продукции из нашего каталога. Вы можете купить любой из мотор-редукторов. Цена приведена на соответствующих страницах.

Технические характеристики двигателя АИР 160 М6

Название параметра Значение Примечание
при номинальной нагрузке КПД, % 89
Tп/Tном 2,1 отношение пускового момента к номинальному
Tмакс/Tном 2,1 отношение максимального крутящего момента к номинальному
Вес, кг 154
Iп/Iном 6 отношение пускового тока к номинальному
Мощность, кВт 7
Iстат, А 33/19 ток статора (Ампер)
Uном, В 380В, 660В номинальное напряжение питания (Вольт)

Габаритные и установочные размеры электродвигателя 160M6 (15/1000)

Габаритные и установочные размеры электродвигателя АИР160М6 (15/1000)
l1 l10 l31 d1 d10 b1 b10 h1 h5 h10 h
110 210 108 48 15 14 254 9 51.5 20 160
