Редуктор РМ-350

Редуктор РМ-350
32000 - 38000 руб.
Заказать
Сравнить
Позвонить

Купить редуктор РМ 350. Отличная цена в нашем каталоге

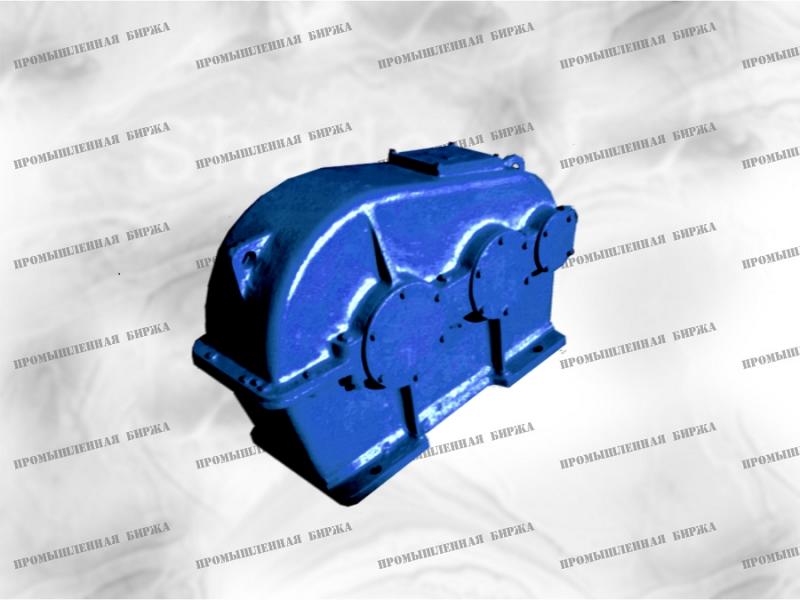

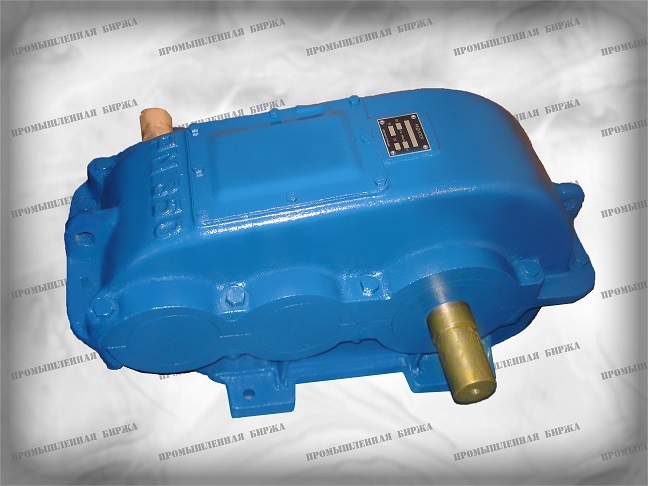

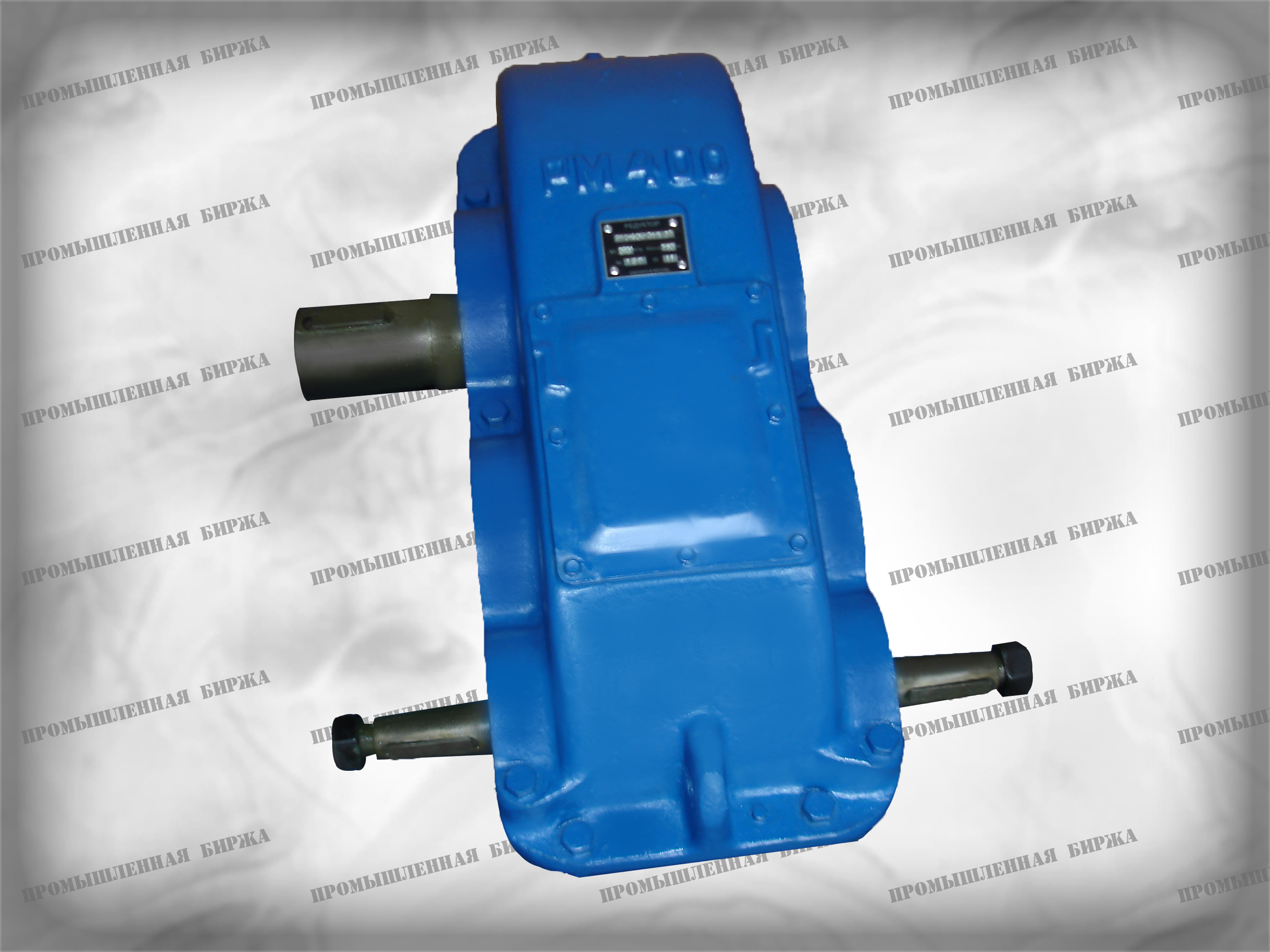

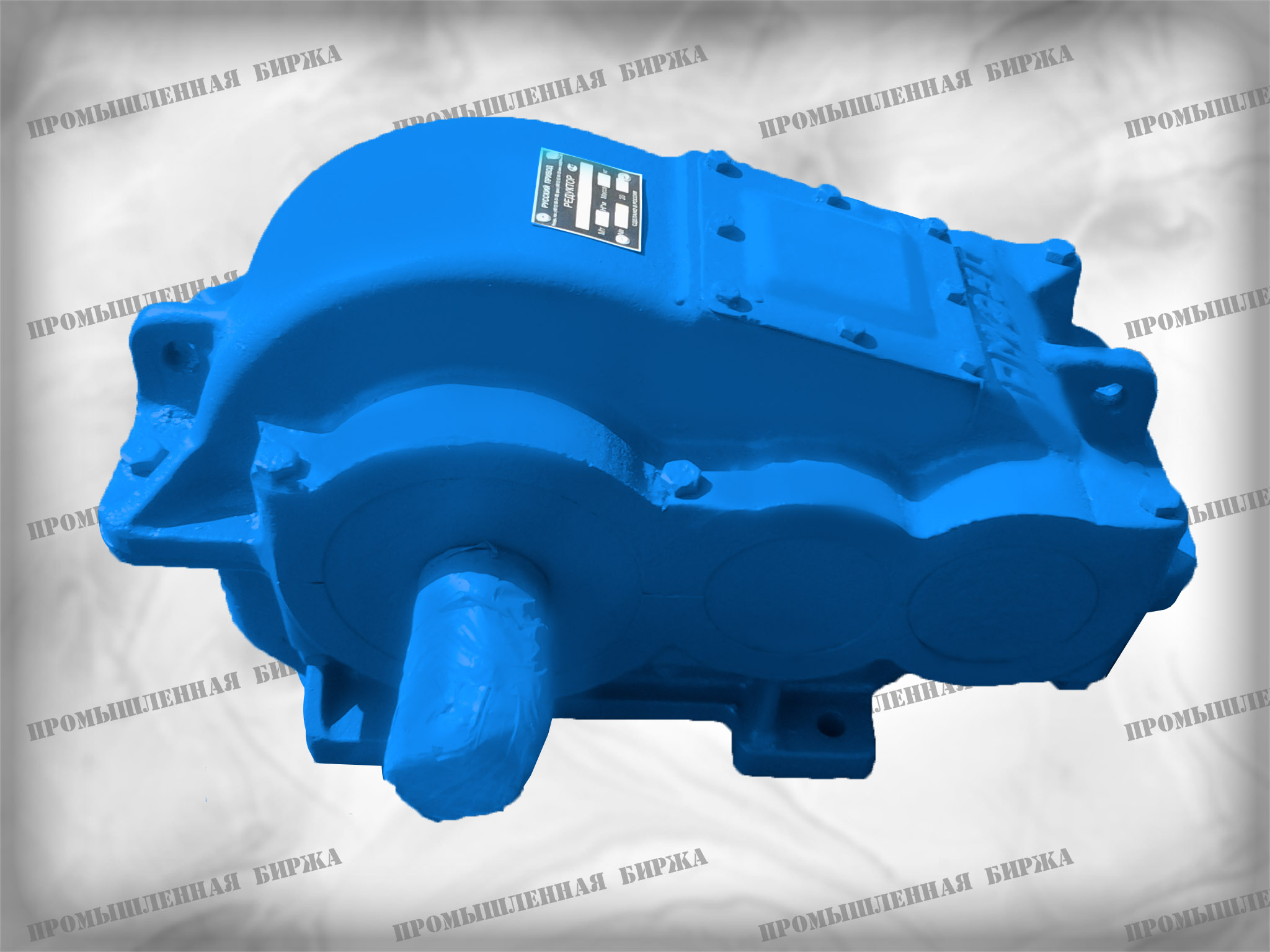

Редуктор РМ-350.

Редуктор РМ-350 цилиндрический двухступенчатый горизонтальный редуктор общемашиностроительного применения предназначен для увеличения крутящего момента и уменьшения частоты вращения, в частности в механизме поворота крана ДЭК 250 (из-за чего часто называется крановый). Допускается сопряжение с клиноременной передачей.

УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ:

  • нагрузка постоянная и переменная, одного направления и реверсивная;
  • работа длительная или с периодическими остановками, вращение валов в любую сторону;
  • частота вращения входного вала не должна превышать 1500 об/мин.;
  • температура внешней среды от минус 40C до плюс 50С;
  • повышенная запыленность, неагрессивная среда;
  • климатические исполнения У, Т ( для категории размещения 1...4 ) по ГОСТ 15150-69.

Цена редуктора РМ-350.

Цена редуктора двухступенчатого цилиндрического РМ-350 зависит от материалоёмкости производства. Согласитесь, что для изготовления редуктора 33 сборки потребуется больше металла, чем редуктора 11 сборки. Поэтому основным определяющим фактором при определении стоимости редуктора РМ 350 является вариант сборки.

Схемы сборки редуктора РМ350

Варианты сборки редуктора

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ

Редуктор РМ-350-31,5-11-У2, где:

  • РМ тип редуктора;
  • 350 общее межосевое расстояние;
  • 31,5 номинальное передаточное число;
  • 11 вариант сборки;
  • У вариант исполнения;
  • 2 категория размещения.

Как купить редуктор РМ-350.

Чтобы купить редуктор РМ-350, достаточно позвонить по одному из контактных номеров или связаться с нами через форму обратной связи. Продать привод возможно с доставкой по Москве попутным транспортом.

Читайте также

Технические характеристики редуктора РМ-350

Частота вращения

вх. вала,

об/мин

Режим работы  Номинальный крутящий момент , Нм
Передаточное число  номин.  50 40 31,5 22,4 20 16 12,5 10 8
фактич.  48,57 40,17 31,5 23,34 20,49 15,75 12,64 10,35 8,23
600 Особо легкий  4254 4222 4113 3977 3817 3762 3643 3593 3460
ПВ = 15%  2166 2175 2357 2304 2251 2332 2254 2142 2005
ПВ = 25%  1856 1855 2056 2007 1958 2031 1952 1862 1743
ПВ = 40%  1624 1599 1705 1710 1664 1730 1671 1582 1481
ПВ=100%  657 608 602 595 587 677 684 692 695
750 Особо легкий  3836 4145 4253 3925 3837 3692 3623 3428 3407
ПВ = 15%  2166 2098 2327 2230 2140 2247 2109 2004 1835
ПВ = 25%  1856 1842 2006 1933 1853 1946 1836 1740 1594
ПВ = 40%  1609 1586 1725 1635 1592 1665 1562 1477 1352
ПВ = 100%  588 563 602 595 600 682 692 738 681
1000 Особо легкий  4037 4068 3973 3835 3759 3611 3502 3362 3184
ПВ = 15%  2135 2111 2257 2141 2055 2092 1944 1790 1691
ПВ = 25%  1856 1842 1956 1851 1801 1821 1691 1552 1463
ПВ = 40%  1624 1535 1655 1583 1527 1550 1437 1315 1242
ПВ = 100%  580 576 602 602 607 692 688 692 684
1250 Особо легкий  4121 4053 3900 3746 3680 3491 3333 3204 3019
ПВ = 15%  2116 2057 2167 2034 2020 1938 1710 1661 1541
ПВ = 25%  1819 1781 1878 1766 1754 1685 1488 1432 1352
ПВ = 40%  1633 1535 1589 1498 1488 1433 1266 1218 1151
ПВ = 100%  594 583 602 607 595 686 686 688 623
1500 Особо легкий  4022 3889 3772 3642 3524 3361 3180 3164 2778
ПВ = 15%  2042 1996 2147 1933 1932 1816 1691 1714 1415
ПВ = 25%  1794 1740 1866 1680 1684 1575 1465 1384 1232
ПВ = 40%  1516 1484 1585 1427 1436 1344 1248 1173 1059
ПВ=100%  588 588 602 610 600 692 684 626 687
Обозначение Продам РМ350-50 Редуктор РМ350-40 РМ-350-31,5 РМ-350-22,4 РМ-350-20 РМ-350-16 РМ-350-12,5 РМ-350-10 РМ-350-8

Габариты и присоединительные размеры редуктора РМ350

aw aw2 L L1 L2 l l1 l2 l3 l4 l5 B B1 B2 H H1 h d Масса, кг
350 200 710 260 268,5 415 310 5P 60 238 280 270 250 290 400 200 23 17 145

Редуктор РМ-350. Размеры валов.

Размеры валов редуктора РМ-350
Входной вал d d1 d3 d4(не более) l l1 b h t
40 35,9 М24x2 63 110 82 10 8 5
Выходной вал d m6 d1 b l t
55 65 16 82 60
