Редуктор РЦД-250.

Редуктор РЦД-250
24 000 — 26 500 ₽

Редуктор РЦД 250 - хотите купить? Цена Вас устроит.

Редуктор РЦД-250.

Редуктор типа РДЦ-250 используется для установки на приводы питателей, транспортеров и других машин аналогичного назначения. Агрегат двухступенчатый цилиндрический горизонтальный. Используется для повышения крутящего момента снижением частоты вращения вала. С приводимой машиной или двигателем редуктор соединяется муфтами, а также ременными и цепными передачами. Смазывается проточным, непроточным или комбинированным способом.

Используется для работы в условиях воздействия постоянной и переменной нагрузки. Может работать как с регулярными остановками, так и непрерывно в течение длительного времени. Допускается не только прямая, но и реверсивная работа редуктора.

Условия применения:

  • редуктор допускает реверсивную нагрузку
  • степень точности передачи - 8
  • возможность изготовления в 12 исполнениях по передаточным числам
  • редуктор имеет 15 схем сборки
  • работа длительная или с остановками
  • вращение валов в любую сторону
  • температура внешней среды от -40С до +50С

Смазка редуктора РЦД-250 может быть следующих видов:

  • непроточная - из общей ванны разбрызгиванием
  • проточная - из общей ванны разбрызгиванием
  • комбинированная - быстроходная супень смазывается поливанием, остальные поверхности разбрызгиванием

Подшипники смазываются разбрызгиванием.

От чего зависит цена редуктора РЦД 250.

Единственным фактором, влияющим на стоимость редуктора РЦД-250, является вариант сборки. Редукторы с хотя бы одним двухсторонним валом будут стоить дороже таких же, но если вал выходит в одну сторону. То есть, редуктор 31 сборки дороже редуктора 22 сборки.

Варианты сборки редуктора РЦД-250

Сборка по ГОСТ 20373-80

Старая маркировка

Схема сборки Сборка по ГОСТ 20373-80

Старая маркировка

Схема сборки Сборка по ГОСТ 20373-80

Старая маркировка

Схема сборки
12 1 31 6 25 11
22 2 13 7 35 12
32 3 23 8 14 13
11 4 33 9 24 14
21 5 15 10 34 15

Пример условного обозначения при заказе:

Редуктор РЦД-250-40-11У2, где

  • РЦД - тип редуктора
  • 250 - межосевое расстояние
  • 40 - номинальное передаточное число редуктора
  • 11 - вариант сборки
  • У2 - климатическое исполнение

Смотрите так же каталог цен на мотор-редукторы.

Купить редуктор РЦД 250.

Для размещения заказа на изготовление, необходимо уточнить конструктивные особенности редуктора, после чего происходит согласование стоимости, сроков изготовления и выписка счёта на оплату.

Технические характеристики редуктора РЦД-250

Номинальное передаточное число 10 16 20 25 31,5 40 Максимально допустимая консольная радиальная нагрузка, Н
Частота вращения вх. вала, об/мин Режим работы Крутящий момент на выходном валу редуктора, Нм Рвх max Pвых max
500 Средний 989 989 940 895 895 844 2200 10000
Тяжелый 769 715 792 893 794 844 1800 10000
Весьма тяжелый 604 605 666 764 676 765 1400 8000
Непрерывный 505 505 480 457 457 431 1000 6400
700 Средний 933 926 940 895 895 844 2200 10000
Тяжелый 660 655 717 1290 739 1292 1800 10000
Весьма тяжелый 568 550 604 662 623 665 1400 8000
Непрерывный 505 505 480 457 457 431 1000 6400
1000 Средний 849 846 940 895 895 844 2200 10000
Тяжелый 604 595 662 716 667 716 1800 10000
Весьма тяжелый 539 505 549 595 563 601 1400 8000
Непрерывный 505 505 480 457 457 431 1000 6400
1500 Средний 768 760 841 895 858 844 2200 10000
Тяжелый 568 540 592 645 602 653 1800 10000
Весьма тяжелый 505 505 534 556 503 544 1400 8000
Непрерывный 505 505 480 457 457 431 1000 6400
Обозначение РЦД250-10 РЦД 250-16 РЦД-250-20 РЦД-250-25 продам РЦД250-31,5 Редуктор РЦД-250-40

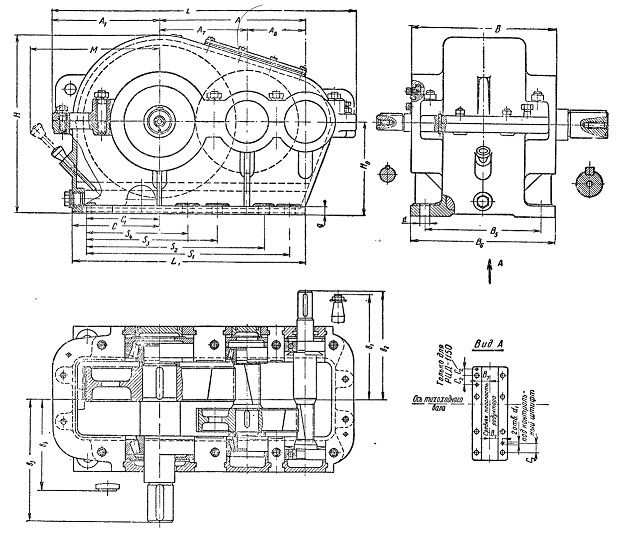

Габаритные и присоединительные размеры РЦД250

Габаритные и присоединительные размеры РЦД 250
Тип aw2 aw L L1 L2 I I1 I2 I3 I4 I5 H H1 h d B B1 B2 Масса
РЦД-250 150 250 520 220 230 400 330 115 185 235 165 315 160 24 23 250 250 200 87

Размеры входного конического и выходного цилиндрического валов редуктора РЦД-250

Размеры входного конического вала редуктора РЦД-250 Размеры выходного цилиндрического вала редуктора РЦД-250
Тип d d1 d3 d4 I I1 b h t I d b t
РЦД-250 30 27,1 М20х1,5 50 80 58 5 5 3 82 45к6 14 49,5
