Редуктор РЦД-350

Редуктор РЦД-350
33000 - 38000 руб.
Заказать
Сравнить
Позвонить

Купить редуктор РЦД-350. Оптовая цена производителя

Редуктор РЦД-350.

Горизонтальные цилиндрические двухступенчатые редукторы РЦД с межосевым расстоянием 350 мм приобретают для потребностей общемашиностроительного применения, в частности характеристика привода позволяет устанавливать его на механизм передвижения крана.

Способности по преобразованию крутящего момента и уровень допустимой нагрузки у РЦД-350 ниже, чем у РЦД-400, но свое назначение они выполняют надежно, многократно окупают вложенные в приобретение средства. Для облегчения выбора при заказе необходимого вам варианта сборки, нами приготовлена ниже (а также во вкладках) необходимая техническая информация и подробности по расчету нужного для применения редуктора.

Условия применения:

  • вращение одного направления или реверсивное
  • нагрузка постоянная или переменная
  • работа длительная или с остановками
  • вращение валов в любую сторону
  • температура внешней среды от -40С до +50С.

Цена редуктора РЦД-350.

Цена редуктора РЦД-350 зависит от расхода металла на его производство и количества затраченного времени. На изготовление редукторов 13, 23, 31,32 и 33 сборок расход материалов гораздо выше, время на обработку требуется больше, поэтому и цена больше остальных позиций.

Варианты сборки редуктора РЦД-350

I II
11 12 13
21 22 23
31 32 33

Варианты сборки: I - с концами валов под муфты или в виде зубчатой полумуфты, II - с концами под муфты.

Редуктор РЦД 350 - как купить.

Для запуска редуктора в производство, необходимо согласовать с изготовителем технические и конструктивные характеристики изделия и предоставить реквизиты для выставления счёта на оплату. Сроки изготовления будут указаны в документе. Гарантийные обязательства прописаны в паспорте на редуктор.

Пример условного обозначения при заказе:

Редуктор РЦД-350-25-21 У2, где

  • РЦД - тип редуктора
  • 350 - суммарное межосевое расстояние
  • 25 - номинальное передаточное число редуктора
  • 21 - вариант сборки
  • У2 - климатическое исполнение

Наш каталог содержит информацию о других приводах типа РЦД, которые можно купить по оптовой цене. Так же  вы можете найти паспорт, доступный для скачивания.

Читайте также

Технические характеристики редуктора РЦД-350

Номинальное передаточное число 10 16 20 25 31,5 40 Максимально допустимая консольная радиальная нагрузка, Н
Частота вращения вх. вала, об/мин Режим работы Крутящий момент на выходном валу редуктора, Нм Рвх max Pвых max
500 Средний 2340 2340 2230 2120 2120 2000 3200 18000
Тяжелый 1800 2030 2020 2020 2100 2000 3900 1760
Весьма тяжелый 1510 1760 1710 1760 1800 1800 3900 13400
Непрерывный 1200 1200 1140 1080 1080 1020 1800 10000
700 Средний 2340 2340 2230 2120 2120 2000 3200 18000
Тяжелый 1650 1850 1870 1870 1980 1940 3900 1760
Весьма тяжелый 1400 1560 1570 1590 1690 1660 3900 13400
Непрерывный 1200 1200 1140 1080 1080 1020 1800 10000
1000 Средний 2330 2340 2230 2120 2120 2000 3200 18000
Тяжелый 1510 1700 1710 1690 1810 1810 3900 1760
Весьма тяжелый 1390 1440 1430 1430 1530 1530 3900 13400
Непрерывный 1200 1200 1140 1080 1080 1020 1800 10000
1500 Средний 1900 2340 2230 2120 2120 2000 3200 18000
Тяжелый 1400 1530 1530 1560 1640 1620 3900 1760
Весьма тяжелый 1200 1300 1300 1320 1380 1380 3900 13400
Непрерывный 1200 1200 1140 1080 1080 1020 1800 10000
Обозначение продам РЦД-350-10 РЦД-350-16 РЦД-350-20 РЦД-350-25 РЦД 350 31,5 РЦД350-40

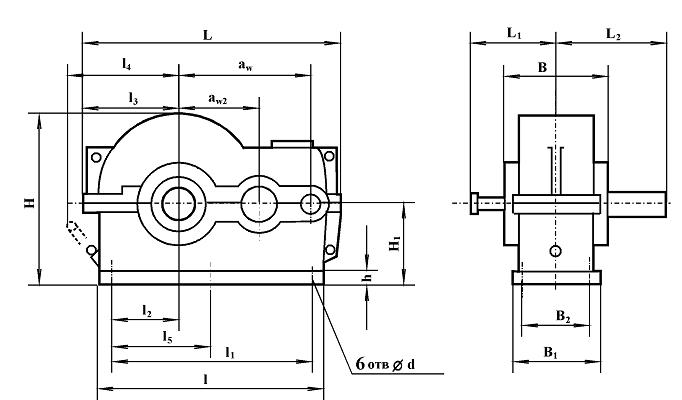

Габаритные и присоединительные размеры РЦД-350

Редуктор РЦД-350. Габаритные и присоединительные размеры.
Тип aw2 aw L L1 L2 I I1 I2 I3 I4 I5 H H1 h d B B1 B2 Вес
РЦД-350 200 350 700 260 290 545 480 164 235 280 240 410 212 24 23 320 320 255 175

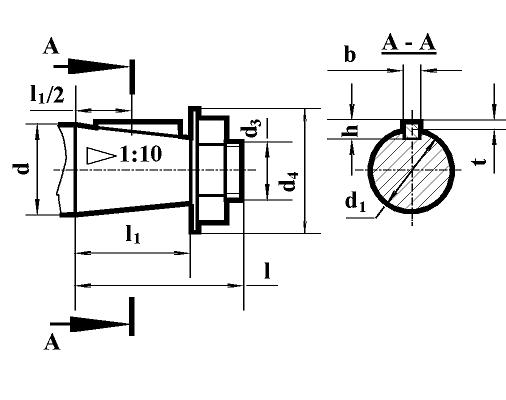

Размеры концов входного вала редуктора РЦД-350

Размеры концов входного вала редуктора РЦД-350
Тип d d1 d3 d4 I I1 b h t
РЦД-350 35 32,1 М20х1,5 50 80 58 6 6 3,5

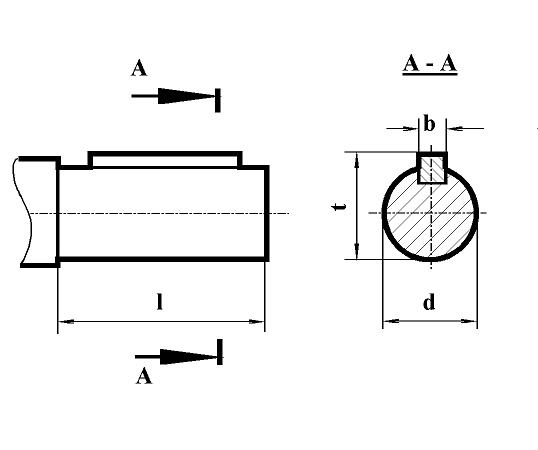

Размеры концов выходного вала

Размеры концов выходного вала
Тип I d b t
РЦД-350 105 65m6 18 71

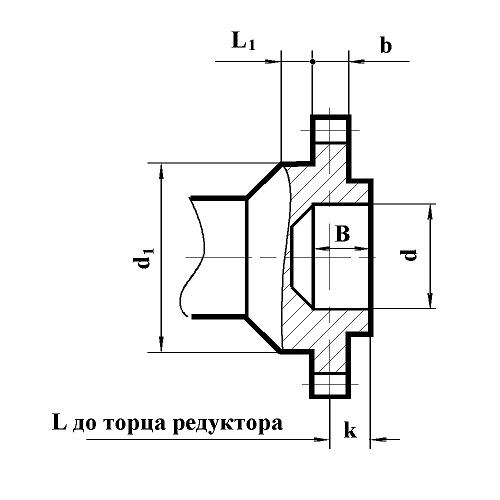

Размеры выходного вала РЦД-350 в виде зубчатой полумуфты

Размеры выходного вала редуктора РЦД-350 в виде зубчатой полумуфты
Тип m z b L L1 k B d F7 d1 f9
РЦД 350 3 56 25 55 16 22 45 90 125

Примечание по сборкам: РЦД-350 с выходным валом в виде зубчатой полумуфты изготавливаются по предварительному заказу.
