Редуктор Ц2-250.

Редуктор Ц2-250
29 000 — 32 500 ₽

Редуктор Ц2-250 - цена, отзывы

Применение редуктора Ц2-250.

В редукторе Ц2-250 в качестве быстроходной ступени используется шевронное зацепление, что даёт малые габариты и высокий крутящий момент по сравнению с другими редукторами. Ц2-250 допускает изготовление в стальном корпусе для особо тяжёлых условий и режимов работы. Редуктор Ц2-250 обычно применяется в подъёмно-транспортных механизмах. Так же он входит в сборочные каталоги многих других механизмов.

Цена редуктора. Как купить привод.

Цена редуктора Ц2-250 зависит, в основном, от его схемы сборки. Редуктор с исполнением валов с двухсторонними выходными концами стоит дороже, чем, допустим, 11 или 12 сборки. Чтобы купить привод, необходимо сообщить поставщику его точные характеристики.

Варианты сборки редуктора Ц2-250

Схемы сборки редуктора Ц2-250

Пример условного обозначения при заказе.

Редуктор Ц2-250-25-21-У1

где

  • Ц2 - тип редуктора
  • 250 - межосевое расстояние, мм
  • 25 - номинальное передаточное число
  • 21 - вариант сборки
  • У - климатическое исполнение
  • 1 - категория размещения

Купить редуктор вы можете, позвонив по одному из телефонов на нашем сайте. Там же и уточните цену изделия.

Номинальные и фактические передаточные числа редуктора Ц2-250

Тип Частота вращения выходного вала Межосевое суммарное расстояние, мм Передаточное число КПД, % Масса, кг Обозначение
Номинальное Фактическое
250 500, 750, 1000, 1500 250 8 8,3 96 86 Редуктор Ц2-250-8
10 9,8 Ц2-250-10
12,5 12,41 Ц2-250-12,5
16 16,3 Ц2-250-16
20 19,88 Ц2-250-20
25 24,9 Ц2-250-25
31,5 32,42 Ц2-250-31,5
40 41,34 Ц2-250-40
50 54 Ц2-250-50

Технические характеристики

Тип

Номин.

переда

точ-ное

число

Крутящий момент на выходном валу, Нм

для Н

(ПВ=100%)

для

ВТ (ПВ=60%)

для Т

(ПВ=40%)

для С (ПВ=25%)

для Л

(ПВ=16%)

При номинальной частоте вращения входного вала, об/мин
600 750 1000 1500 600 750 1000 1500 600 1000 1500 600 1000 1500 600 750 1000 1500
Ц2-250 8 10 12,5 825 825 750 750 1000 1000 900 900 1500 1120 1045 2500 1800 1600 3500 3500 2800 2800
16 20 750 750 925 1300 2720 2650 2120 3750 3750 3300 3300
25 31,5 1180 1045 1000 1150 2500
40 50 670 650 650 650 900 800 2300 4000 3870 3750 3400

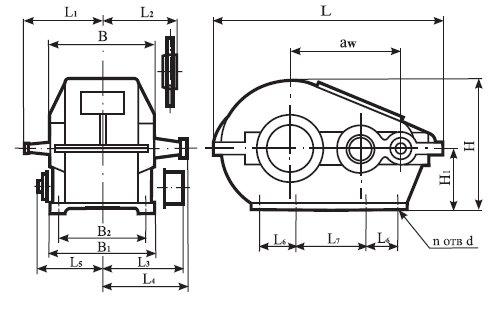

Размеры редуктора Ц2-250

Размеры редуктора Ц2-250
Тип aw В, В1 B2 L L1 L2 L3 L4 L5 L6 L7 Н H1 H2 n d
Ц2-250 250 260 210 515 220 198 255 280 145 0 285 310 160 - 4 22

Примечание: редукторы Ц2-250 выступающего картера не имеют.

Размеры конических валов Ц2-250

Размеры конических валов Ц2-250
Вал d d1 d2 l l1 l2 b t
Входной 30 27,1 42 80 58 29 5 29,1
Выходной 65 59,75 80 52,5 105 140 16 63,75

Размеры выходного вала с концом в виде зубчатой муфты

Размеры выходного вала с концом в виде зубчатой муфты
Тип m z D b dF8 d1dll L B k
Ц2-250 3,5 40 147 20 72 95 180 38 18

Размеры выходного вала с концом для присоединения командоаппарата

Размеры выхолного вала с концом для присоединения командоаппарата
Тип d h8 d1 d2 d3 l1 l2
Ц2-250 25 70 40 М6 5 15

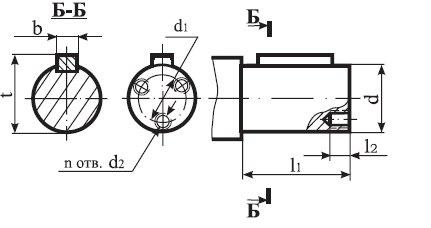

Размеры выходного цилиндрического вала

Размеры выходного цилиндрического вала
Тип d d1 d2 l1 l2 b t n
Ц2-250 65 r6 32 М10 105 20 18 71 2
