Редуктор РМ-400

8-800-700-01-76
8 (4912) 99-53-40
prombirga@mail.ru
Редуктор РМ-400
44 000 — 48 000 ₽
Позвонить

Редуктор РМ 400 - цена в нашем каталоге вне конкуренции

Редуктор РМ 400.

Условия применения редуктора.

Цилиндрический двухступенчатый горизонтальный редуктор РМ 400, который используются в общем машиностроении, предназначен для уменьшения частоты вращения и увеличения крутящего момента. Такое оборудование может работать в не агрессивной среде с повышенным уровнем запылённости. Температурный режим широкий: -40С +50С. Успешно функционирует в условиях постоянной, переменной нагрузки, одного направления, реверсивной. Ограничение по скорости работы входного вала 1500 оборотов в минуту, в направлениях работы валов ограничений нет. Рабочий режим как длительный, так и с периодическими остановками.

Из чего складывается цена редуктора РМ-400.

На цену редуктора РМ-400 не столько влияет передаточное число, сколько варианты расположения валов. Расход металла при изготовлении вала для редуктора 23 сборки будет всегда больше, чем редуктора 22 сборки

Схемы сборки редуктора РМ-400

РИС1. Варианты сборки редуктора РМ-400, которые можно купить.

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ

Редуктор РМ-400-40-21-У2, где:

  • РМ тип редуктора;
  • 400 общее межосевое расстояние;
  • 40 номинальное передаточное число;
  • 21 вариант сборки;
  • У вариант исполнения;
  • 2 категория размещения.

Заказать или купить редуктор РМ-400.

Для покупки редуктора необходимо связаться с нами по телефону или электронной почте, предоставить подробные характеристики редуктора и реквизиты для выставления счёта, в котором будет указана стоимость и срок изготовления.

ПаспортКомпоновкаКакое маслоЗацепление

Читайте также

Варианты обозначения цилиндрических редукторов
Выбор габарита редуктора
Выбор редуктора
Расчёт передаточного числа редукторов
Сколько масла в редукторе
Условия доставки груза до покупателей
Фото общепромышленных редукторов

Похожие товары

Редуктор РМ-350
Редуктор РМ-350
34 500 — 38 000 ₽
Подробнее
Редуктор РМ-500
Редуктор РМ-500
50 000 — 54 000 ₽
Подробнее
Редуктор РЦД-400
Редуктор РЦД-400
45 000 — 72 000 ₽
Подробнее
Редуктор ГПШ-400 (Р-400)
Редуктор ГПШ-400 (Р-400)
78 000 — 82 000 ₽
Подробнее
Редуктор ЦДН-40
45 000 — 52 000 ₽
Подробнее

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ редуктора РМ-400

Частота

вращения вх. вала, об/мин

Режим работы Номинальный крутящий момент , Нм

Передаточ

ное число

номин. 50 40 31,5 22,4 20 16 12,5 10 8
фактич. 48,57 40,17 31,5 23,34 20,49 15,75 12,64 10,35 8,23
600 Особо легкий 8507 8251 7875 7322 7015 5768 5233 4862 4259
ПВ = 15% 3480 3710 3160 11150 9788 2984 2858 2670 2503
ПВ = 25% 3016 3198 2759 3010 3034 2608 2496 2324 2175
ПВ = 40% 2552 2750 2357 2564 2578 2207 2113 1978 1848
ПВ=100% 1237 1215 1254 1264 1272 1329 1349 1351 1337
750 Особо легкий 8476 8187 7785 6987 6656 5517 5072 4549 4036
ПВ = 15% 3217 3377 3050 3092 3132 2648 2512 2360 2202
ПВ = 25% 2784 2917 2648 2706 2715 2307 2190 2057 3491
ПВ = 40% 2351 2507 2247 2289 2323 1966 1868 1754 1625
ПВ=100% 1176 1126 1244 1249 1253 1344 1353 1345 1342
1000 Особо легкий 8353 8059 7373 6690 6264 5191 4649 4153 3578
ПВ = 15% 2691 3070 2739 2720 2643 2317 2246 2077 1769
ПВ = 25% 2320 2686 2378 2364 2290 2016 1956 1810 1549
ПВ = 40% 1995 2264 2016 2007 1860 1715 1667 1543 1282
ПВ=100% 1160 1151 1234 1249 1253 1279 1340 1335 1337
1250 Особо легкий 8353 7983 6982 6244 5873 4815 4299 3797 3271
ПВ = 15% 2747 2825 2408 2408 2427 2095 1913 1819 1541
ПВ = 25% 2376 2456 2095 2105 2114 1830 1662 1519 1352
ПВ = 40% 2005 2088 1782 1784 1801 1553 1411 1329 1145
ПВ=100% 1151 1136 1252 1249 1253 1264 1353 1345 1352
1500 Особо легкий 8198 7804 6721 5946 5547 4514 3985 3527 3093
ПВ = 15% 2475 2507 2147 2215 2127 1886 1731 1549 1363
ПВ = 25% 2166 2200 1886 1933 1918 1645 1497 1351 1179
ПВ = 40% 1825 1868 1605 1635 1631 1394 1272 1147 1006
ПВ=100% 835 1151 1244 1264 1266 1274 1296 1233 1195
Обозначение Продам РМ-400-50 Редуктор РМ-400-40 РМ-400-31,5 РМ-400-22,4 РМ-400-20 РМ-400-16 РМ-400-12,5 Редуктор РМ400-10 РМ400-8

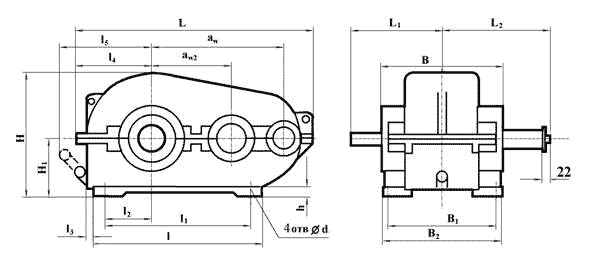

Габаритные и присоединительные размеры редуктора РМ400

Габаритные и присоединительные размеры редуктора РМ400
aw aw2 L L1 L2 l l1 l2 l3 l4 l5 B B1 B2 H H1 h d Вес, кг
400 250 816 270 325,5 440 370 80 75 288 367 300 270 310 490 250 25 17 210

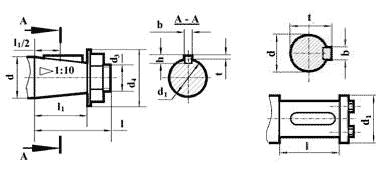

Размеры входного конического и выходного цилиндрического валов

Размеры входного конического и выходного цилиндрического валов
Входной вал d d1 d3 d4(не более) l l1 b h t
40 35,9 М24x2 63 110 82 12 8 5
Выходной вал d m6 d1 b l t
80 90 22 123 88
