Редуктор 1ЦУ-160

Редуктор 1ЦУ-160
18 500 — 19 840 ₽

Редуктор ЦУ-160 цилиндрический одноступенчатый купить.

Редукторы 1ЦУ-160 широко применяются в машиностроении. Это редукторы с одноступенчатой передачей цилиндрического типа.

Использование подобных редукторов экономически обосновано тем, что цилиндрические редукторы имеют более высокий запас прочности, за счет понижения частоты вращения червяка в цилиндрической ступени. По сравнению с червячными редукторами с одной и двумя ступенями, 1ЦУ-160 имеет больший КПД, что позволяет существенно экономить электроэнергию.

Кроме того, ЦУ-160, как и другие цилиндрические редукторы, менее чувствителен к повышенным нагрузкам при пуске.

Варианты сборки редуктора типа ЦУ 160

РИС1. Варианты сборки редуктора типа 1ЦУ160

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ

Редуктор 1ЦУ-160-3,15-11K У3, где:

  • Цилиндрический одноступенчатый редуктор с межосевым расстоянием 160 мм,
  • номинальным передаточным числом 3,15,
  • вариантом сборки 11,
  • коническим концом тихоходного вала K,
  • климатическим исполнением У
  • и категорией размещения 3

Если у Вас возникла необходимость купить механизм из каталога, звоните - цена обсуждается.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКТОРА ЦУ160

Номинальный вращающий момент на выходном валу Мт , Н*м Допускаемая радиальная нагрузка, Н Объем заливаемого масла, л Масса кг
на входном валу Fвх на выходном валу Fвых
1000 1000 4000 2 75

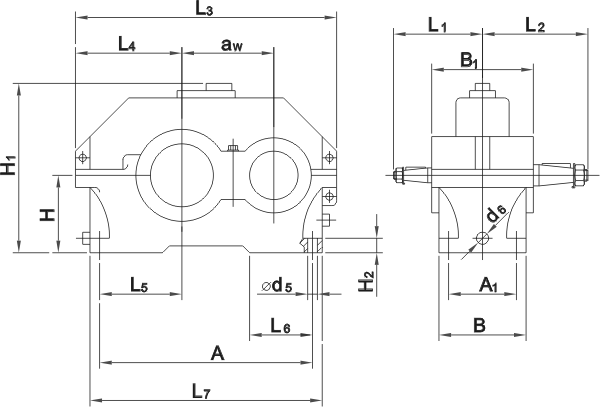

Габаритные и присоединительные размеры редуктора 1ЦУ-160

аw А A1 В B1 H H1 H2 L1 L2 L3 L4 L5 L6
160 355 125 175 185 170 335 28 218 218 475 195 136 125
Габаритные и присоединительные размеры редуктора 1ЦУ160
L7 b1 b2 d1 d2 d3 d4 d5 d6 d7 d8 h1 h2
412 14 16 45 55 М30х2,0 МЗ6х3,0 24 M24x1,5 63 75 9 10

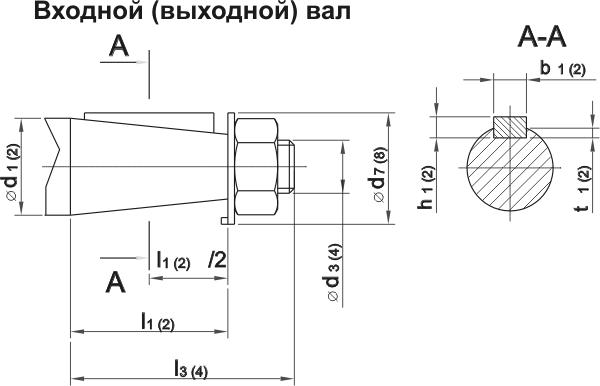

Входной (выходной) вал редуктора ЦУ-160
l1 l2 l3 l4 t1 t2
82 82 110 110 5,5 6
