Редуктор РЧУ-63
Редуктор червячный РЧУ-63а - цена и характеристики в нашем каталоге
Червячный редуктор РЧУ 63 универсального применения предназначен для увеличения крутящего момента. Увеличение момента достигается за счет уменьшения частоты вращения выходного вала. Данный редуктор выпускается в обновленной модификации и имеет обозначение 2Ч-63.
Для заказа редуктора РЧУ-63а необходимо указать передаточное отношение, способ расположения червяка, тип крепления. См. таблицу ниже.
Например, если вам нужен редуктор, имеющий расстояние между осями равное 63 мм, передаточным отношением равным десяти, тихоходным валом с двух сторон, нижним расположением червячной пары, на лапах заказной номер будет выглядеть следующим образом: РЧУ-63-10-4-1-2.
Исполнение редукторов РЧУ-63а

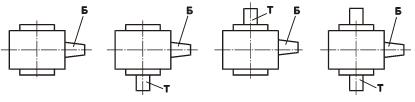

По схеме сборки | |||
Исполнение 1 | Исполнение 2 | Исполнение 3 | Исполнение 4 |
![]() |
|||
Б - быстроходный вал, Т - тихоходный вал | |||

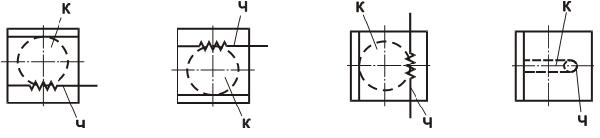

По расположению червячной пары | |||
Исполнение 1 | Исполнение 2 | Исполнение 3 | Исполнение 4 |
![]() |
|||
Ч - червяк, К - колесо червячное |
Чтобы купить РЧУ-63а, ознакомьтесь с нашим каталогом, где указаны характеристики и цена.
Технические характеристики червячного редуктора РЧУ-63А
Тип редуктора | Номинальное передаточное отношение | Частота вращения червяка, об/мин | |||||
750 | 1000 | 1500 | |||||
Мощность на валу червяка, кВт | Момент на валу червячного колеса, Нм | Мощность на валу червяка, кВт | Момент на валу червячного колеса, Нм | Мощность на валу червяка, кВт | Момент на валу червячного колеса, Нм | ||
РЧУ-63 | 8 | 1,25 | 115 | 1,6 | 105 | 2,1 | 98 |
10 | 1 | 109 | 1,2 | 102 | 1,6 | 93 | |
12,5 | 0,8 | 112 | 1 | 104 | 1,35 | 95 | |
16 | 0,7 | 118 | 0,9 | 109 | 1,15 | 98 | |
20 | 0,55 | 110 | 0,7 | 103 | 0,9 | 94 | |
25 | 0,45 | 112 | 0,6 | 105 | 0,75 | 95 | |
31,5 | 0,4 | 118 | 0,5 | 109 | 0,7 | 100 | |
40 | 0,3 | 110 | 0,4 | 103 | 0,5 | 94 | |
50 | 0,3 | 112 | 0,35 | 105 | 0,45 | 97 | |
63 | 0,2 | 102 | 0,3 | 103 | 0,4 | 95 | |
80 | 0,15 | 84 | 0,2 | 87 | 0,25 | 82 |
Габаритные и присоединительные размеры редуктора РЧУ-63а
Тип редуктора | А | А1 | А2 | А3 | А4 | В | В1 | В2 | B3 | B4 | d | d1 | d2, не менее | H |
РЧУ-63 | 63 | 150 | 180 | 165 | 42 | 100 | 145 | 125 | 197 | 5 | 13 | 16 | 10,5 | 225 |
Тип редуктора | H1 | Н2 | Н3, не более | L | L1 | L2 | h | h1 | h2 | Масса редуктора без масла с полым валом без лап, кг, не более | Масса лап, кг, не более | Масса тихоходного вала, кг, не более | ||
Предельные отклонения по h16-H16 | не менее | Корпус алюминиевый | Корпус из чугуна | с одним выходным концом | с двумя выходными концами | |||||||||
РЧУ-63А | 82 | 115 | 65 | 150 | 100 | 220 | 155 | 115 | 200 | 10,3 | 16,7 | 1,1 | 0,8 | 1 |
Примечание: Размеры B1 и Н3 справочные, размеры h, h1 и h2 определяют наименьшее расстояние, необходимое для извлечения масломерной иглы Размеры быстроходного вала редуктора РЧУ-63а
Размеры входного вала редуктора
Тип | d | d1 | d2 | l | l1 | b | t | h | |
РЧУ-63а | 22 | М12x1,25 | 32 | 50 | 38 | 6 | 6,6 | 6 |
Примечание: резьба метрическая по ГОСТ 9150-59; поле допуска для болта 8g, для гайки 7Н по ГОСТ 16093-70. Размеры тихоходного вала редуктора РЧУ-63
Редуктор РЧУ-63А. Размеры выходного вала.
Тип | Вал исполнений 2, 3, 4 по схеме сборки | Соединение | |||||||
d (пред.откл.по m6) | d3 | l | l3, не менее | А | Шпоночное по | Шлицевое | |||
ГОСТ 8788-68 и ГОСТ 10748-68 | по ГОСТ 6033-51 | ||||||||
b | h | d - t | Эв. D×m×z | ||||||
РЧУ 63 | 25 | М6 | 42 | 24 | - | 8 | 7 | 21 | 30 ×1,5×18 |
