Пульт управления Я-5920.

Пульт управления ТСН
8500 руб.
Сравнить
Позвонить

Купить пульт управления Я-5920. Цена электрического шкафа для навозоуборочных транспортеров ТСН-160, ТСН-2Б и ТСН-3Б.

Пульт управления Я-5920 для транспортеров ТСН. Назначение и устройство.

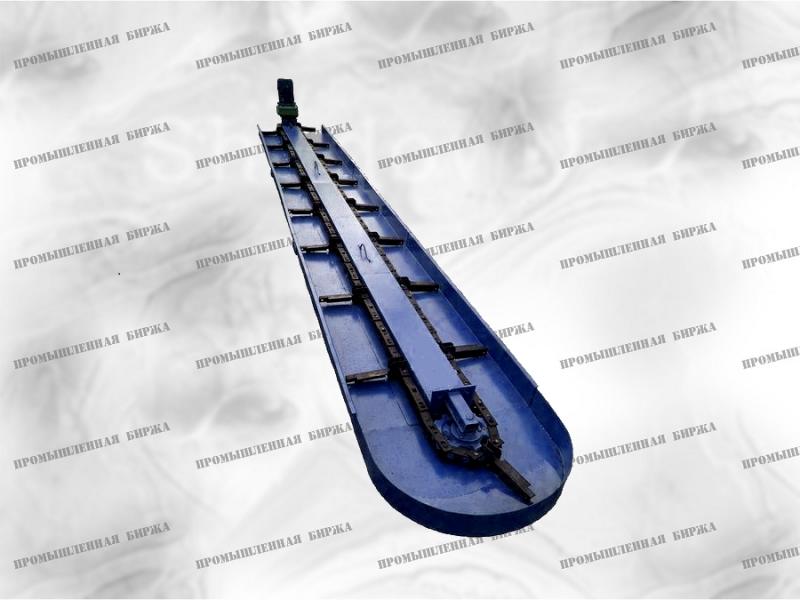

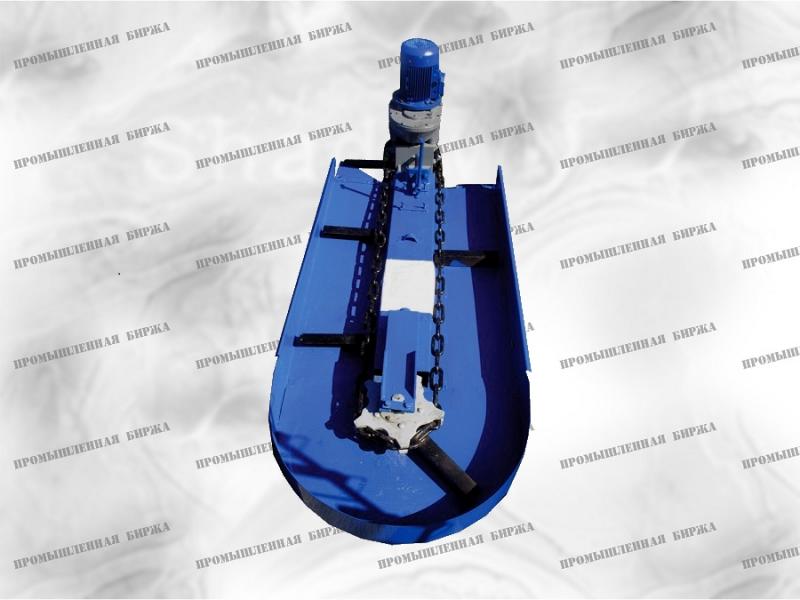

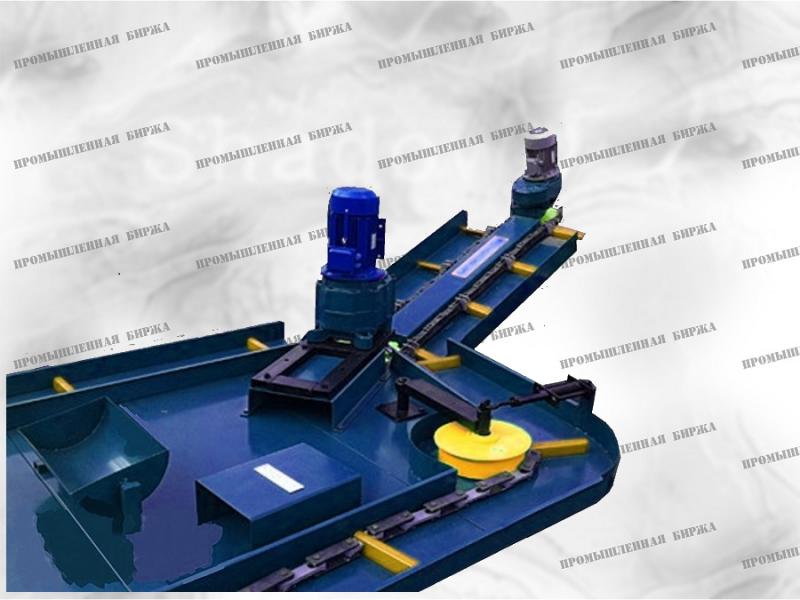

Пульт управления Я-5920, устанавливаемый на скребковые навозоуборочные транспортеры ТСН-160, ТСН-2Б и ТСН-3Б, предназначен для управления электроприводами данных устройств, обеспечения защиты от перегрузок и надёжного обесточивания механизмов при проведении технического обслуживания и ремонтных работ.

Шкаф управления транспортёрами ТСН представляет собой комбинацию электрических устройств, установленных в металлическом корпусе навесного типа. Внутри корпуса вся электрическая аппаратура сгруппирована по принадлежности к определённой системе управления, рабочему току и напряжению.

Принцип работы щита управления.

Щит управления транспортёрами ТСН-160 А/Б, ТСН-2,0Б и ТСН-3,0Б сочетает в себе работу двух устройств:

  • пульт управления;
  • сигнальный пост.

Принцип работы пульта управления Я-5920 следующий:

  • включаем автоматический выключатель АВ, о наличии напряжения в схеме сигнализирует лампочка сигнальной арматуры АС-20;
  • при нажатии кнопки 1КУ подаётся напряжение на катушку магнитного пускателя 1ПМ и он включает двигатель М1, обеспечивающий работу наклонного транспортёра;
  • при нажатии кнопки 2КУ по аналогичному алгоритму включается электродвигатель горизонтального транспортёра М2;
  • срабатывание тепловых реле РТ вызывает обесточивание электродвигателе, о чем сигнализирует звонок НА.
  • выключение кнопки 2КУ  отключает только горизонтальный транспортёр, наклонный транспортёр продолжает работать.
  • кнопка 1КУ выключает оба двигателя транспортёра.

Основные требования, предъявляемы к электрическому шкафу управления.

Для обеспечения надёжной и бесперебойной работы навозоуборочного скребкового транспортера, пульт его управления должен отвечать следующим требованиям:

  • надёжная и простая конструкция, обеспечивающая ремонтопригодность:
  • безотказное управление транспортером в ручном режиме;
  • наличие системы оповещения обслуживающего персонала о ходе процесса уборки навоза (сигнализации);
  • наличие блокировочной системы при возникновении аварийных ситуаций;
  • безопасность, как для людей, так и для животных.

Как купить пульт управления Я -5920. От чего зависит цена.

Цена электрического пульта управления Я-5920 уже включена в стоимость навозоуборочных транспортёров ТСН-160, ТСН-2Б или ТСН-3Б. При возникшей необходимости купить шкаф, вышедший из строя или изготовленный в нестандартной комплектации, необходимо обратиться к специалистам предприятия-производителя по номерам телефонов, указанным ниже. Так же Вы можете задать вопросы относительно любого навозоуборочного оборудования, представленного в каталоге.

8(4912)28-52-80, 8(4912)28-51-14, 8(915)611-65-57 или по электронной почте seliger62@yandex.ru



Принципиальная электрическая схема транспортера ТСН-160, ТСН-2Б и ТСН-3Б

Принципиальная электрическая схема скребкового навозоуборочного транспортёра ТСН-160 А/Б, ТСН-2,0Б и ТСН-3,0Б
Обозначение позиции Наименование Кол. Примечание
Шкаф управления
1КУ, 2КУ Кнопочная станция ПКЕ 622-2 2 В комплекте со шкафом управления
АС Арматура сигнальная АС-220 1
1ПМ, 2ПМ Магнитный пускатель ПМЕ-112 2
АВ Автоматический выключатель  АП50-3М 1
По месту
SA Выключатель пакетный ВГП 2-10 220В 1
1РТ, 2РТ Реле тепловое 2
НА Звонок громкого боя МЗ-1 220В 1
Э Защитно-отключающее устройство УП25 1 Комплектно с транспортером
М1 Электродвигатель 2,2 кВт 1500 об/мин АИР90L4 1
М2 Электродвигатель 4 кВт 1000 об/мин АИР112МВ6 1

Техническик характеристики пульта управления Я-5920

Наименование параметра
Значение параметра
Напряжение 380 В
Количество фаз 3
Частота 50 Гц
Мощность 6,2 кВт
Управление двумя электродвигателями мощностью: 2,2 кВт
4,0 кВт
Тепловая защита электродвигателя от перегрузки ток отсечки - 0,9-1,15 In
Защита от короткого замыкания ток отсечки - 12 In
