Асинхронный электродвигатель 0,25 кВт 1000 об/мин АИР63B6,

Электродвигатель 0,25 кВт х 1000 об/мин (АИР63B6)
3584 - 3763 руб.
Сравнить
Позвонить

Купить асинхронный трёхфазный электродвигатель 0,25 кВт 1000 об/мин. Цена мотора АИР 63B6.

Электродвигатель 0,25 кВт 1000 об/мин АИР63 B6. Конструкция.

Для асинхронного электродвигателя АИР63В6 основополагающей характеристикой конструкции является наличие шести пар полюсов обмотки статора. Такое количество полюсов обеспечивает синхронную частоту поля, равную 1000 об/мин. Сердечник короткозамкнутого ротора имеет среднюю длину, что обозначается в маркировке буквой B. Высота оси вращения вала равна 63 мм.

Корпус двигателя может собираться как из чугунных или алюминиевых деталей, так допускать комбинирование различных металлов – станина отлита из алюминия, а подшипниковые щиты – из чугуна. В дополнение к внешним рёбрам, для воздушного охлаждения служит крыльчатка, установленная на нерабочий конец вала.

Условия эксплуатации.

Стандартное исполнение трёхфазного асинхронного электродвигателя 0,25 кВт 1000 об/мин допускает его эксплуатацию в общем машиностроении при следующих условиях:

  • высота над уровнем моря – до 1000 метров;
  • допускаемая влажность до 98%, максимальная запылённость 2 мг/м.куб.;
  • перепады трёхфазного питающего напряжения в пределах 5%;
  • отсутствие механических или агрессивных химических воздействий.

Если условия эксплуатации отличаются от указанных в каталоге, мы рекомендуем купить электродвигатель в защищённом исполнении. Цена их будет выше, но срок службы гораздо длиннее.

Основные конструктивные исполнения и способ монтажа.

Необходимость применения электродвигателя АИР 63B6 в общем машиностроении подразумевает его унифицированные конструктивные исполнения, допускающие следующие способы монтажа:

  • IM1081 – двигатель в составе оборудования устанавливается на лапах;
  • IM2081 – возможна установка как на лапах, так и на фланце;
  • IM3081 – станина без лап, для монтажа предусмотрен только фланец.

Применение мотора.

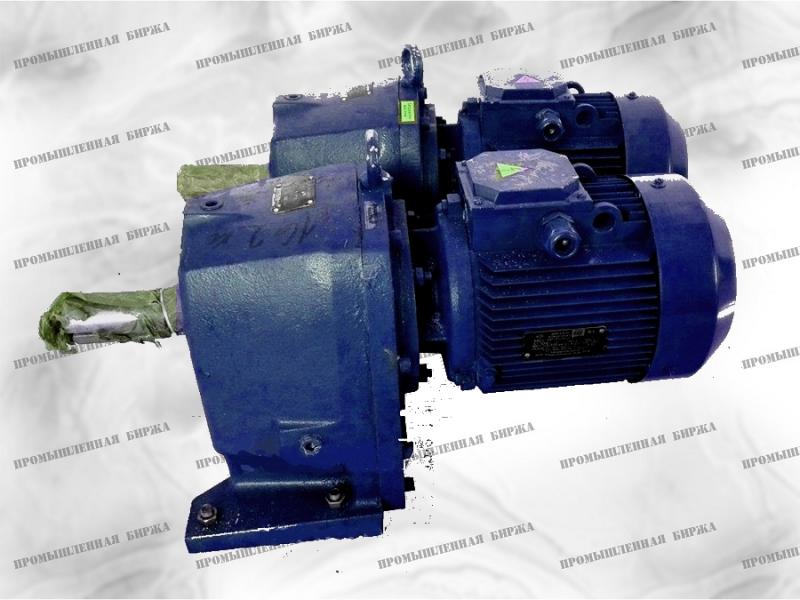

Поскольку электрический мотор 63В6 обладает сравнительно малой мощностью, то и применяется он при сборке таких же малогабаритных приводных механизмов. Ниже приведены примеры использования.

Читайте также

Технические характеристики двигателя 0,25 кВт 1000 об/мин (АИР63B6)

Название параметра Значение Примечание
При номинальной нагрузке КПД % 59
cos 0,68
Tп/Tном 1,9 отношение пускового момента к номинальному
Tмакс/Tном 2 отношение максимального крутящего момента к номинальному
Iп/Iном 4 отношение пускового тока к номинальному
Мощность, кВт  0,25
Iстат, А 0,94 ток статора (Ампер)
Uном, В 220В, 380В номинальное напряжение питания (Вольт)
Вес, кг 8



Размеры электродвигателя АИР 63 B6, мм

Размеры асинхронного трёхфазного электродвигателя АИР63B6 0,25 кВт 1000 об/мин
Габаритные размеры  Установочные и присоединительные размеры
l30 h31 d24 l1 l10 l31 d1 d10 d20 d22 d25 b1 b10 h1 h5 h10 h
227 154 160 30 80 40 14 7 130 10 110 5 100 5 16 7 63
