Асинхронный электродвигатель 30 кВт 750 об/мин АИР225M8.

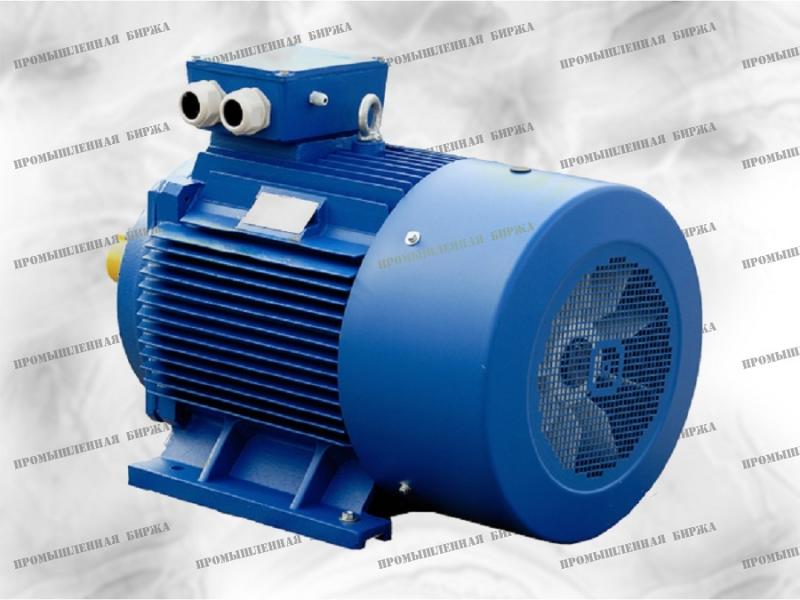

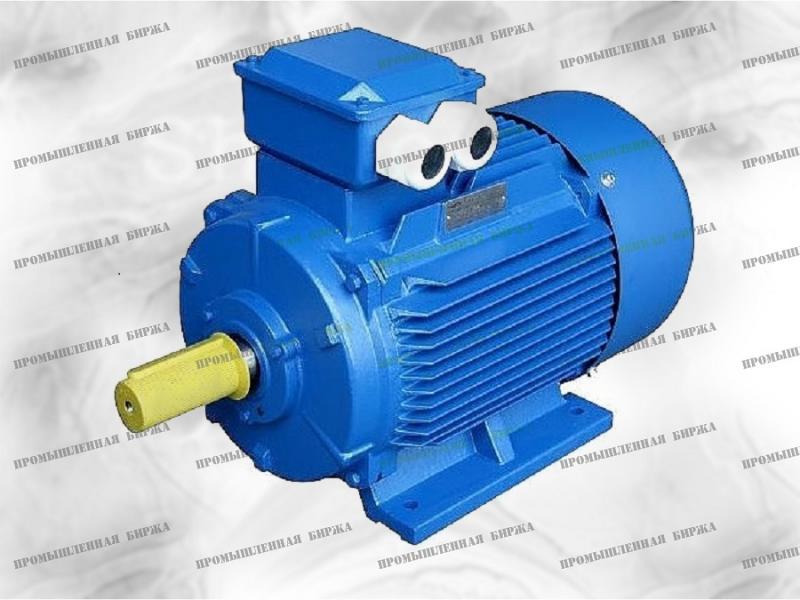

Электродвигатель 30 кВт х 750 об/мин (АИР225M8)
71532 - 75109 руб.
Сравнить
Позвонить

Купить асинхронный трёхфазный электродвигатель 30 кВт 750 об/мин. Цена мотора АИР225M8.

Электродвигатель 30 кВт 750 об/мин АИР225М8. Конструкция.

Электродвигатель АИР225М8, как следует из маркировки, имеет восемь пар полюсов магнитного поля статорной обмотки. Такая конструкция обеспечивает синхронную частоту вращения поля равную 750 оборотам в минуту, но асинхронный принцип работы позволяет достигнуть фактической частоты вращения короткозамкнутого ротора меньшей величины. При перепадах трёхфазного напряжения не более 5% электродвигатель АИР225M8 развивает мощность равную 30 кВт.

Чугун является основным материалом при производстве корпуса электродвигателя. Станина средней длины, на наружной поверхности имеет рёбра, увеличивающие площадь охлаждения. Подшипниковые щиты служат опорой для ротора, высота оси вращения которого составляет 225 мм.

Питание асинхронного электродвигателя 30 кВт 750 об/мин осуществляется трёхфазным напряжением 380/660 вольт.

Условия эксплуатации мотора.

Стандартное исполнение общепромышленного электродвигателя АИР 225М8 рассчитано на следующие условия эксплуатации:

  • температура окружающей среды от -40 до +40С;
  • влажность воздуха при работе на открытом воздухе или под навесом до 98%;
  • высота над уровнем моря не выше 1000 метров;
  • для класса защиты IP54 запылённость не выше 2 мг/м.куб.;
  • не предусмотрена защита от агрессивного химического и механического воздействия.

Если эксплуатационные условия, приведённые в каталоге, отличаются от предполагаемых, вам необходимо купить электродвигатель, изготовленный с каким-либо видом защиты. Цена взрывозащищённого электромотора несколько выше.

Конструктивное исполнение и способ монтажа.

Электродвигатель АИР 225 М8 имеет следующие унифицированные конструктивные исполнения:

  • IM 1081 – монтаж осуществляется на лапах станины;
  • IM 2081 – исполнение, допускающее комбинированный способ установки – как на лапах, так и на фланце;
  • IM 3081 – фланцевое исполнение, лапы на станине не предусмотрены.

Применение мотора 30 кВт 750 об/мин.

Асинхронный трёхфазный электродвигатель 30 кВт 750 об/мин, изготовленный в каком-либо исполнении, применяется при производстве и сборке нижеприведённых механизмов.

Читайте также

Технические характеристики двигателя 30 кВт 750 об/мин АИР 225M8.

Название параметра Значение Примечание
При номинальной нагрузке КПД % 90
cos 0,81
Tп/Tном 1,9 отношение пускового момента к номинальному
Tмакс/Tном 2 отношение максимального крутящего момента к номинальному
Iп/Iном 6,6 отношение пускового тока к номинальному
Мощность, кВт  30
Номинальная частота вращения, об/мин 750
Iстат, А 62/35 ток статора (Ампер)
Uном, В 380В, 660В номинальное напряжение питания (Вольт)
Вес, кг 305



Размеры электродвигателя АИР225М8

Габаритные, установочные и присоединительные размеры асинхронного трёхфазного электродвигателя 30 кВт 750 об/мин АИР225M8
Габаритные размеры Установочные и присоединительные размеры, мм
l30 h31 d24 l1 l10 l31 d1 d10 d20 d22 d25 b1 b10 h1 h5 h10 h
820 535 550 110 311 149 65 19 500 19 450 18 356 11 69 30 225
