Асинхронный электродвигатель 45 кВт 1500 об/мин АИР200L4.

Электродвигатель 45 кВт х 1500 об/мин (АИР200L4)
64429 - 67650 руб.
Сравнить
Позвонить

Купить асинхронный трёхфазный электродвигатель 45 кВт 1500 об/мин. Цена мотора АИР200L4.

Электродвигатель 45 кВт 1500 об/мин АИР200L4. Конструкция.

Электродвигатель АИР200L4 обладает асинхронным вращением короткозамкнутого ротора. Это означает, что обороты рабочего вала отстают от оборотов магнитного поля. Поскольку конструкция двигателя предусматривает наличие четырёх пар полюсов обмотки статора, то его синхронная частота равна 1500 об/мин.

Станина имеет типоразмер, обозначаемый буквой L, то есть длинная. На внешней поверхности станины имеются рёбра, способствующие лучшему охлаждению. Материалом для производства станины может служить чугун или алюминий, но подшипниковые щиты изготавливаются только из чугуна. Высота оси вращения ротора составляет 200 мм. На свободном конце вала устанавливается охлаждающая крыльчатка.

Условия эксплуатации.

Если электромотор 45 кВт 1500 об/мин изготовлен со стандартными характеристиками, то он предназначен для эксплуатации при следующих внешних условиях:

  • гарантированная работоспособность на высоте до 1000 метров над уровнем моря;
  • перепады в сети трёхфазного напряжения не более 5%;
  • влажность воздуха не более 98%;
  • запылённость – 2 мг/м.куб;

Конструктивные исполнения и способ монтажа.

Монтаж электродвигателя АИР 200L4 в состав оборудования общего машиностроения подразумевает его унифицированные конструктивные исполнения:

  • 1081 – способ называется «на лапах», которые отлиты на станине;
  • 2081 – комбинированное исполнение, лапы и обычный фланец;
  • 3081 – монтаж возможен только на фланце.

При необходимости купить электродвигатель в исполнении, не указанном в каталоге, необходимо связаться с поставщиком и согласовать его стоимость. Цена таких механизмов отличается от указанной в прайсе.

Применение электродвигателя.

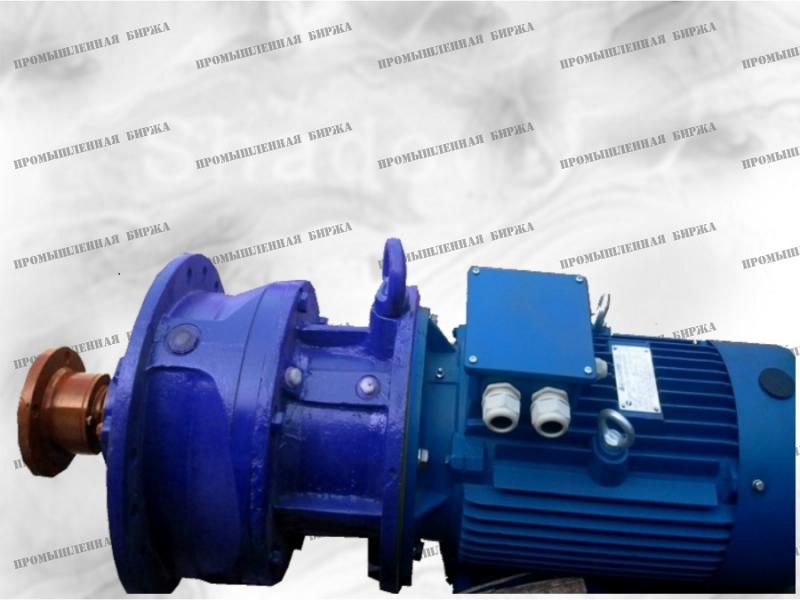

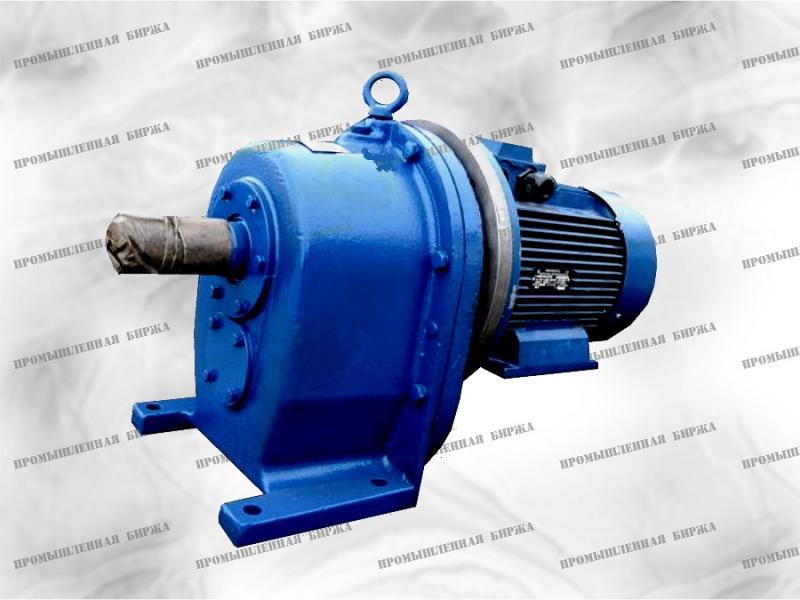

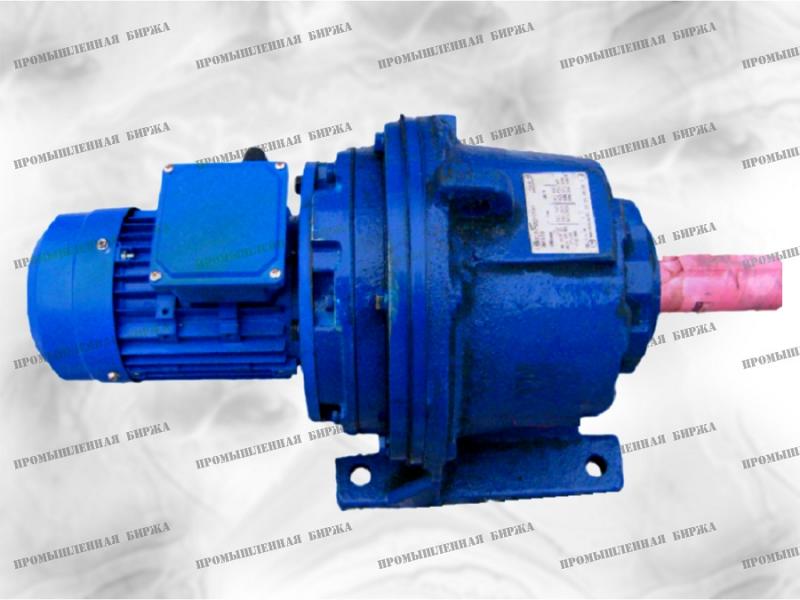

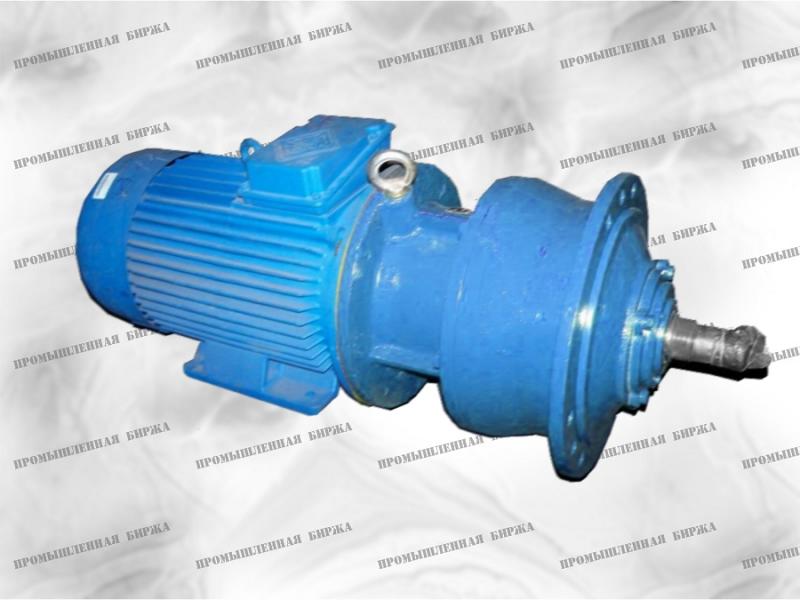

Асинхронный электродвигатель 45 кВт 1500 об/мин (АИР200L4) применяется при сборке следующих механизмов из нашего каталога.

Читайте также

Технические характеристики электродвигателя АИР200L4.

Название параметра Значение Примечание
При номинальной нагрузке КПД % 92
cos 0,87
Tп/Tном 2,2 отношение пускового момента к номинальному
Tмакс/Tном 2,3 отношение максимального крутящего момента к номинальному
Iп/Iном 7,2 отношение пускового тока к номинальному
Мощность, кВт  45
Номинальная частота вращения, об/мин 1500
Iстат, А 85/48 ток статора (Ампер)
Uном, В 380В, 660В номинальное напряжение питания (Вольт)
Вес, кг 280



Размеры электродвигателя АИР200L4

Габаритные, присоединительные и установочные размеры асинхронного электродвигателя 45 кВт 1500 об/мин АИР200L4
Габаритные размеры Установочные и присоединительные размеры
l30 h31 d24 l1 l10 l31 d1 d10 d20 d22 d25 b1 b10 h1 h5 h10 h
815 485 450 140 305 133 60 19 400 19 350 18 318 11 64 25 200
