Асинхронный электродвигатель 18,5 кВт 750 об/мин АИР200M8.

Электродвигатель 18,5 кВт х 750 об/мин (АИР200M8)
56131 - 58938 руб.
Сравнить
Позвонить

Купить асинхронный трёхфазный электродвигатель 18,5 кВт 750 об/мин. Цена мотора АИР200М8.

Электродвигатель 18,5 кВт 750 об/мин АИР200М8. Конструкция.

Принцип работы электрического двигателя АИР 200М8 – асинхронный, что означает отставание фактических оборотов ротора от частоты вращения магнитного поля статора, так же называемой синхронной частотой. Для электродвигателя, имеющего восемь пар полюсов, синхронная частота вращения составляет 750 об/мин. Мотор предназначен для питания трёхфазным напряжением 380/660 Вольт.

Чугунная или алюминиевая станина имеет среднюю длину, об этом говорит наличие в маркировке буквы M. Конструкция ротора – короткозамкнутая. Опорой для ротора служат чугунные подшипниковые щиты. Высота оси вращения вала, определяющая габарит двигателя, составляет 200 мм. На одном из концов вала имеется крыльчатка, способствующая охлаждению механизма при работе.

Условия эксплуатации.

Электродвигатель 18,5 кВт 750 об/мин, имеющий стандартное унифицированное исполнение, предназначен для эксплуатации в общем машиностроении при следующих условиях:

  • работа на высоте до 1000 метров над уровнем моря;
  • окружающая среда – невзрывоопасная и неагрессивная;
  • запылённость воздуха не более 2 мг/м.куб, что соответствует IP54;
  • при установке в помещении или на улице под навесом, влажность воздуха около 98%;
  • отклонения питающего трёхфазного напряжения до 5% от номинального параметра;

Конструктивное исполнение и способ монтажа.

Электродвигатель АИР200M8 производится в традиционных конструктивных исполнениях:

  • монтаж на лапах – IM1081;
  • комбинированный способ монтажа «лапы + фланец» - IM2081;
  • фланцевая конструкция – IM3081.

Цена двух последних исполнений выше, чем у исполнения 1081. Так же имеется возможность купить мотор, изготовленный во взрыво или влагозащищённом исполнении.

Применение электромотора.

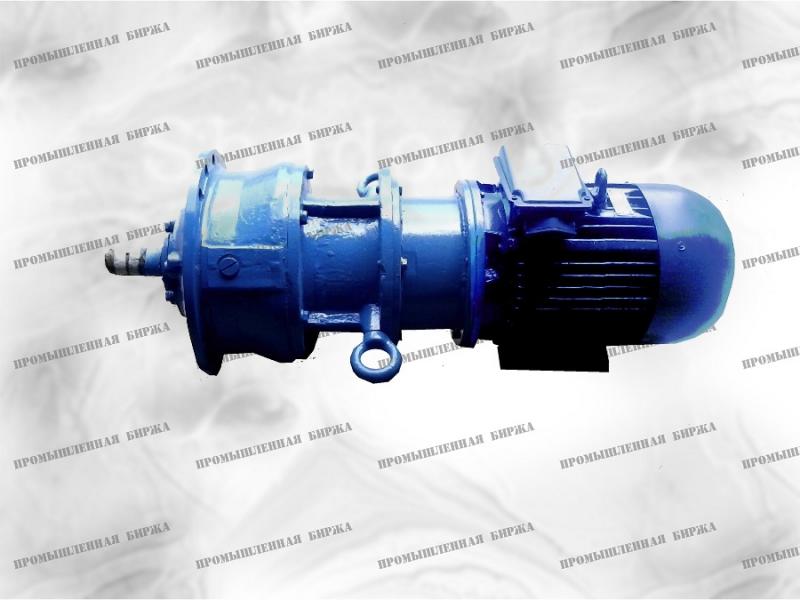

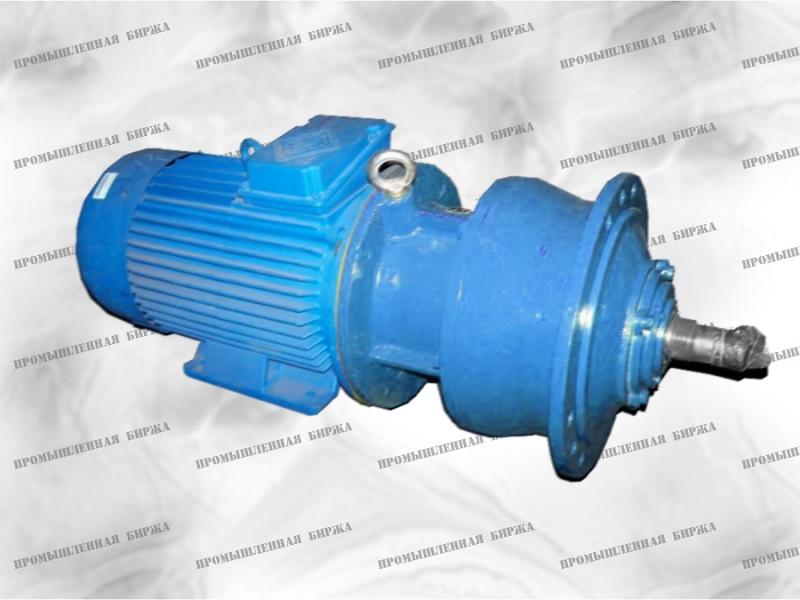

Поскольку наша продукция является частью общего машиностроения, при её производстве и сборке так же применяется асинхронный трёхфазный электродвигатель 18,5 кВт 750 об/мин (АИР 200 М8). Примеры приведены ниже.

Читайте также

Характеристики электродвигателя АИР 200M8

Название параметра Значение Примечание
При номинальной нагрузке КПД % 89
cos 0,81
Tп/Tном 1,9 отношение пускового момента к номинальному
Tмакс/Tном 2 отношение максимального крутящего момента к номинальному
Iп/Iном 6,6 отношение пускового тока к номинальному
Мощность, кВт  18,5
Iстат, А 39/22 ток статора (Ампер)
Uном, В 380В, 660В номинальное напряжение питания (Вольт)
Вес, кг 235



Размеры электродвигателя АИР200М8.

Габаритные, присоединительные и установочные размеры асинхронного трёхфазного электродвигателя 18,5 кВт 750 об/мин АИР200M8
Габаритные размеры Установочные и присоединительные размеры
l30 h31 d24 l1 l10 l31 d1 d10 d20 d22 d25 b1 b10 h1 h5 h10 h
765 485 450 140 267 133 80 19 400 19 350 18 318 11 64 25 200
