Мотор-редуктор 2МВз-80

Мотор-редуктор 2МВз-80
22 000 — 35 000 ₽

Волновой мотор-редуктор МВЗ-80 купить в вашем городе

Волновые зубчатые модели редукторов 2МВз-80 могут поставляться заказчикам в двух вариантах. Документация допускает вертикальное и горизонтальное исполнение. У вертикальной модификации выходной вал направлен вниз.

Агрегат МВз-80 также выпускается в двух модификациях, различающихся между собой по способу крепления. Мотор-редуктор этого типа может иметь фланцевое крепление, или на лапах.

Редукторы типа 2МВз-80 эксплуатируются как самостоятельная конструктивная единица, а также в качестве составной части сложного многоуровневого механизма. Волновой мотор-редуктор просто интегрируется в станочное, медицинское производство и транспортировочные системы.

Рис 1. Конструктивное исполнение по способу монтажа

   Конструктивное исполнение по способу монтажа МВЗ 80

             Мотор-редуктор на лапах                                  Мотор-редуктор на фланце

Пример условного обозначения мотор-редуктора:

Мотор-редуктор МВз-80-16-G110-Ц-У3, где

  • МВз - тип мотор-редуктора
  • 80 - внутренний диаметр гибкого колеса, мм
  • 16 - обороты на выходе, об/мин
  • G110 - исполнение по способу крепления (на лапах горизонтально)
  • Ц - исполнение выходного вала (цилиндрический)
  • У3 - климатическое исполнение

Основные технические характеристики мотор-редукторов тима МВз

Обозначение Номинальный М,кр на выходном валу, Н.м Допускаемая консольная нагрузка на выходном валу, Н КПД редуктороной части Масса мотор-редуктора, кг Мощность электродвигателя, кВт Частота вращения выходного вала об/мин Обозначение
МВз-80 180 3000 0,87 13 0,25 7,1 2МВЗ 80-7,1
160 9 3МВЗ-80-9
12,5 МВЗ-80-12,5
150 16 2МВ380-16
110 18 3МВЗ 80-18

Присоединительные и габаритные размеры,мм

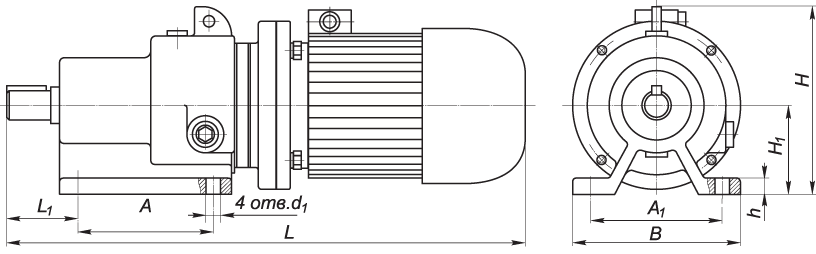

Мотор-редуктор волновой МВз-80 на лапах
Обозначение мотор-редуктора А А1 В D D1 D2 H H1 L L1 d d1 h l b t
МВз-80 130 155 190 100 130 160 180 80 430 85 28 13 15 60 8 31

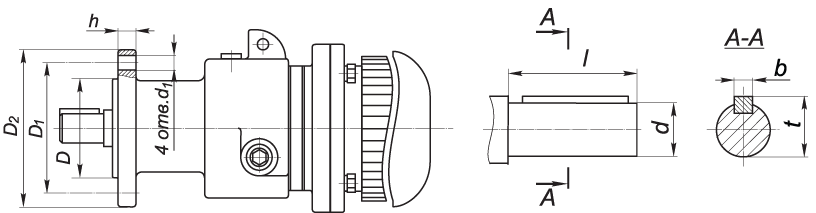

Мотор-редуктор 2МВз-80 фланцевого крепления
