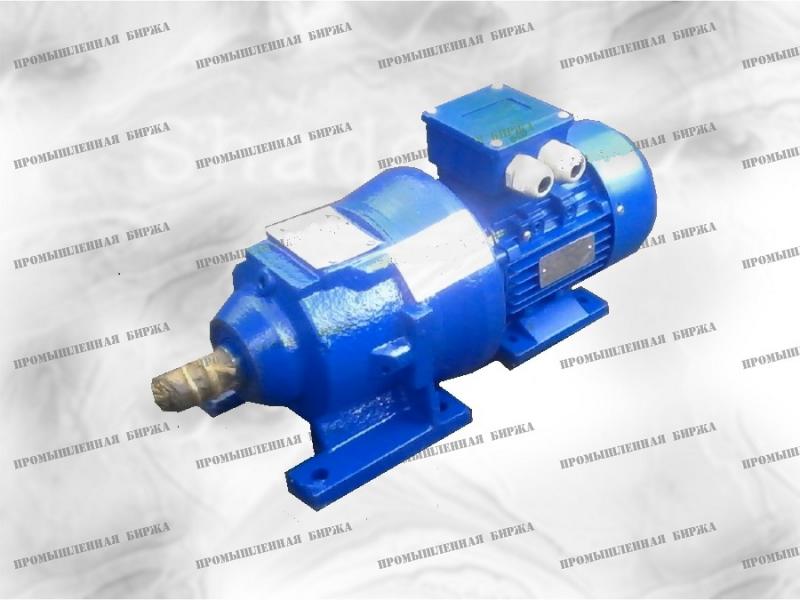

Планетарно-червячный мотор-редуктор МПЧ-80.

Мотор-редуктор МПЧ-80
31000 - 37500 руб.
Сравнить
Позвонить

Купить двухступенчатый планетарно-червячный мотор-редуктор МПЧ-80. Цена и конструкция механизма.

Планетарно-червячный мотор-редуктор МПЧ-80. Назначение и конструкция.

Планетарно-червячный мотор-редуктор МПЧ-80, как и его прототип - червячный мотор-редуктор МЧ-80, предназначен для применения в приводах общепромышленного оборудования.

В чём преимущества двухступенчатой планетарно-червячной конструкции по сравнению с одноступенчатой червячной? Дополнительная планетарная ступень, расположенная между электродвигателем и червячной передачей, позволяет значительно увеличить передаточное отношение приводного механизма и, как следствие, крутящий момент. Габаритные размеры мотор-редуктора при этом практически не меняются.

При эксплуатации мотор-редуктора МПЧ-80 необходимо обратить внимание на различные требования к смазке планетарной и червячной ступеней. Необходимые рекомендации приведены в каталоге.

Технические характеристики планетарно-червячного мотор-редуктора МПЧ-80

Частота вращения выходного вала, об/мин Крутящий момент на выходном валу, Нм Электродвигатель Масса, кг Допускаемая консольная нагрузка, Н
Тип Мощность, кВт
2,8 190 АИР56А4 0,12 56 2400
3,5 203
4,5 240 АИР56B4 0,18
5,6 215
260 АИР63А4 0,25 60
7,1 182 АИР56B4 0,18 56
252 АИР63А4 0,25 60
9 199
280 АИР63В4 0,37
11 163 АИР63А4 0,25
241 АИР63В4 0,37

Как купить мотор-редуктор МПЧ-80. От чего зависит цена.

Технические характеристики рассматриваемого электромеханического привода позволяют купить мотор-редуктор мощностью от 0,12 до 0,37 кВт. Пропорционально мощности изменяется и стоимость механизма. Так же цена зависит от варианта сборки и формы выходного вала. Все выпускаемые модификации приведены ниже.

Схемы сборки мотор-редуктора МПЧ-80

Варианты расположения валов планетарно-червячного мотор-редуктора МПЧ-80

Варианты расположения червячной передачи

Варианты расположения червячной ступени мотор-редуктора МПЧ-80

Обозначение при заказе.

Мотор-редуктор МПЧ-80-7,1-0,25-53-1 У2 380

Что означает:

  • МПЧ – мотор-редуктор планетарно-червячный;
  • 80 – межосевое расстояние червячной ступени, мм;
  • 7,1 – частота вращения выходного вала, об/мин;
  • 0,25 – мощность электродвигателя, кВт;
  • 53 – вариант сборки;
  • 1 – вариант расположения червячной передачи в пространстве;
  • У2 – климатическое исполнение и категория размещения мотор-редуктора;
  • 380 – напряжение питания, вольт.



Читайте также

Габаритные, присоединительные и установочные размеры планетарно-червячного мотор-редуктора МПЧ-80

Размеры планетарно-червячного мотор-редуктора МПЧ-80
Обозначение
A
B
B1
B2
B3
B4
H
H1
H2
Lmax
L1
L2
L3
d
Dmax
Aw
МПЧ-80
180
165
140
185
212
145
267
172
42
420
205
225
260
15
250
80

Размеры цилиндрического выходного вала мотор-редуктора

Размеры цилиндрического выходного вала двухступенчатого планетарно-червячного мотор-редуктора МПЧ-80
Обозначение
d
d1
L
L1
b
t
МПЧ-80
35k6
M8
80(58)
20
10
38

Размеры выходного полого шлицевого и шпоночного вала

Размеры выходного полого шпоночного и шлицевого вала планетарно-червячного мотор-редуктора МПЧ-80
Обозначение
d
d1
L
L1
b
t
шлицы
МПЧ-80
41
35
116
66
10
38,3
40x1,5xH8
