Планетарно-червячный мотор-редуктор МПЧ-100.

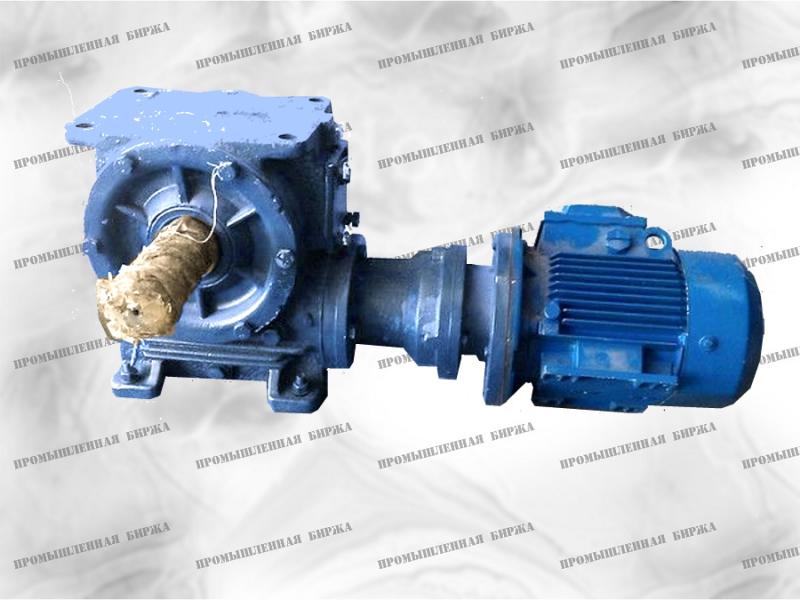

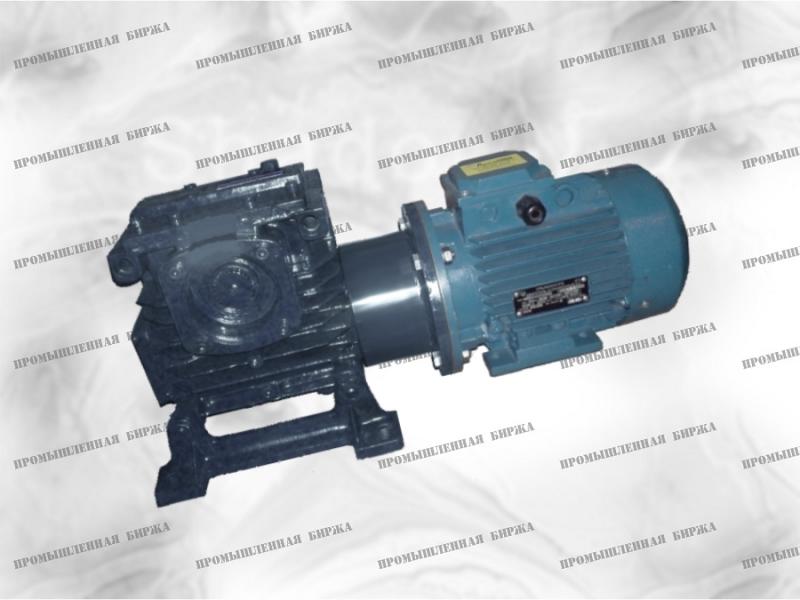

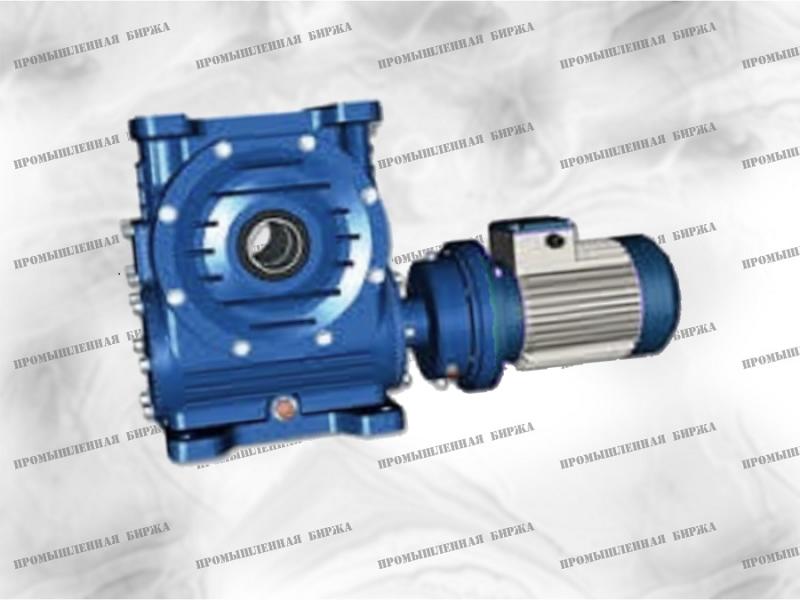

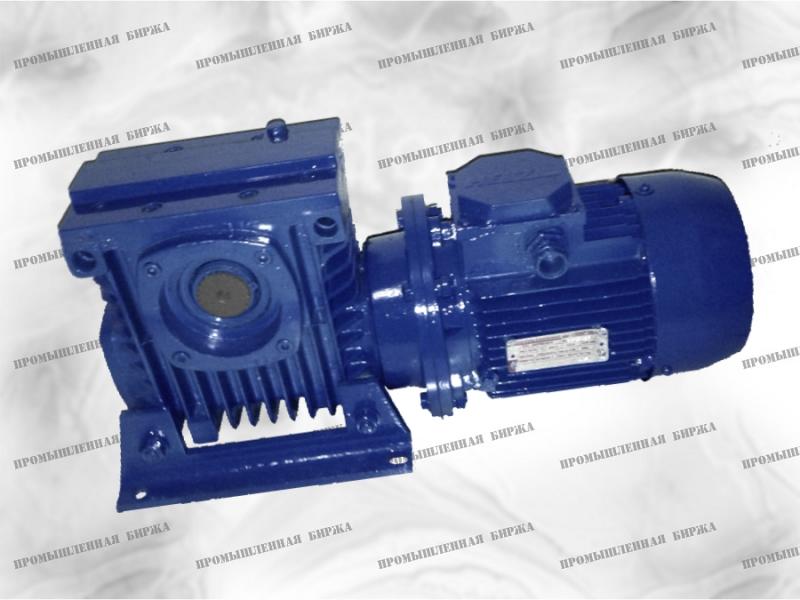

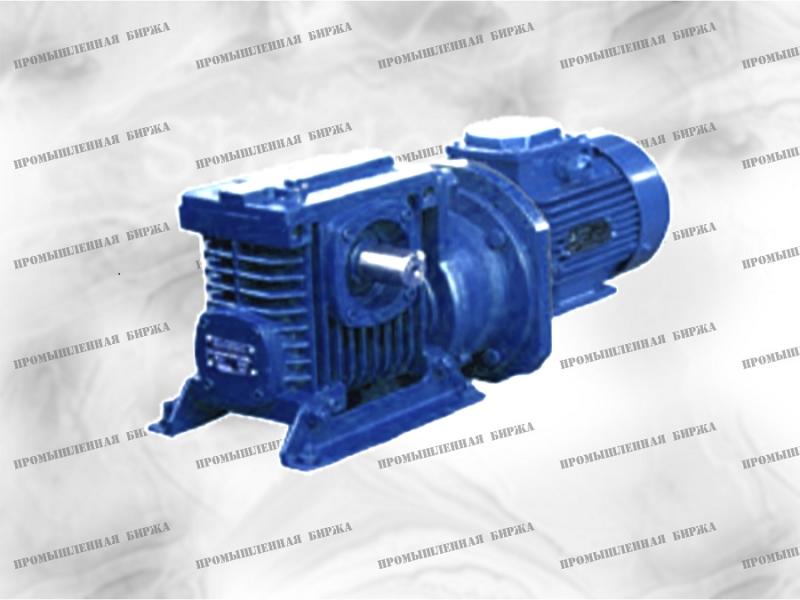

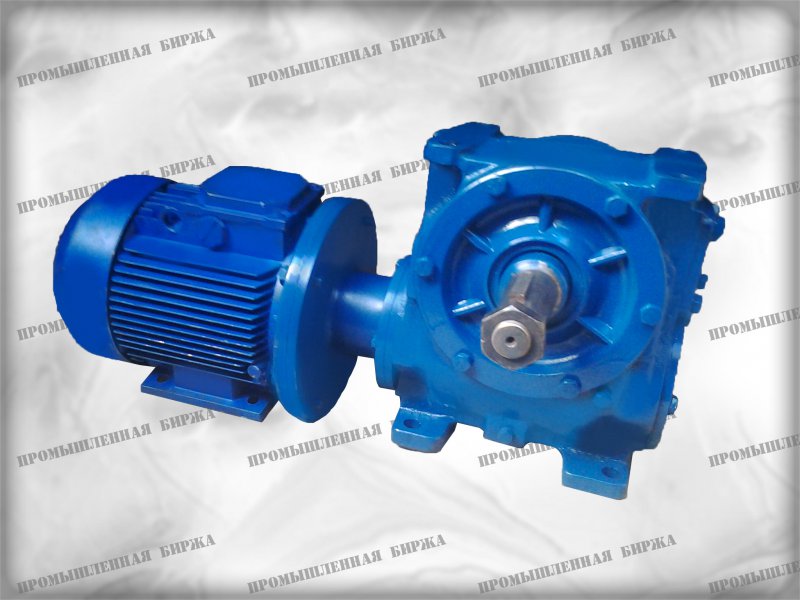

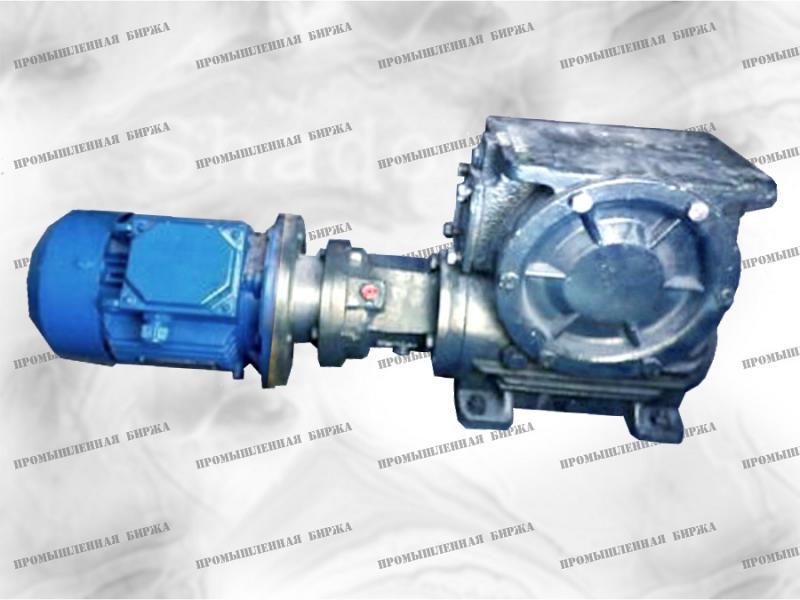

Мотор-редуктор МПЧ-100
32500 - 38000 руб.
Сравнить
Позвонить

Купить двухступенчатый планетарно-червячный мотор-редуктор МПЧ-100. Цена и конструкция механизма.

Планетарно-червячный мотор-редуктор МПЧ-100. Назначение и конструкция.

Мотор-редуктор МПЧ-100 является приводным механизмом, в котором скомбинированы планетарная ступень и червячная передача. Планетарная ступень предназначена для дополнительного увеличения передаточного отношения привода. Мотор-редуктор применяется как в общепромышленном, так и специальном оборудовании, требующем плавности перемещения и точности позиционирования рабочих узлов.

В планетарно-червячном мотор-редукторе конструктивно объединены две принципиально разных передачи, что объясняет различные требования к смазке. Каждая из ступеней помещена в отдельный корпус. В планетарную ступень заливается масло, рекомендуемое для зубчатых передач, а в корпус червячного редуктора – для червячных. Уровень масла регулируется контрольными пробками.

Технические характеристики планетарно-червячного мотор-редуктора МПЧ-100

Частота вращения выходного вала, об/мин Крутящий момент на выходном валу, Нм Электродвигатель Масса, кг Допускаемая консольная нагрузка, Н
Тип Мощность, кВт
2,8 400 АИР63А4 0,25 85 5000
3,5 460 АИР63В4 0,37
4,5 480
5,6 442
500 АИР71А4 0,55 87
7,1 373 АИР63В4 0,37 85
520 АИР71А4 0,55 87
9 438
520 АИР71В4 0,75
11 358 АИР71А4 0,55
488 АИР71В4 0,75

Как купить мотор-редуктор. От чего зависит цена.

Цена двухступенчатого планетарно-червячного мотор-редуктора МПЧ-100 зависит в первую очередь от типоразмера устанавливаемого электродвигателя. Следующими факторами, определяющими стоимость, являются схема сборки и форма выходного вала. Можно купить механизм с цилиндрическим, коническим или полым валом. Все выпускаемые исполнения представлены ниже в каталоге.

Схемы сборки мотор-редуктора МПЧ-100

Схемы сборки планетарно-червячного мотор-редуктора МПЧ-100

Варианты расположения червячной пары

Варианты расположения червячной пары мотор-редуктора МПЧ-100

Обозначение при заказе.

Мотор-редуктор МПЧ-100-3,5-56Шл-2 У1 380

Что означает:

  • МПЧ – мотор-редуктор планетарно-червячный;
  • 100 – межосевое расстояние тихоходной червячной ступени, мм;
  • 3,5 – частота вращения выходного вала, об/мин;
  • 56 – схема сборки мотор-редуктора;
  • Шл – шлицевый полый вал;
  • 2 – вариант расположения червячной передачи;
  • У1 – климатическое исполнение и категория размещения;
  • 380 – напряжение питания, вольт.



Читайте также

Размеры мотор-редуктора МПЧ-100

Габаритные, присоединительные и установочные размеры двухступенчатого планетарно-червячного мотор-редуктора МПЧ-100
Aw
B
B1
B2
B3
H
H1
H2
L max
L1
L2
L3
d
D max
100
194
175
140
225
312
200
18
450
240
200
373
19
350

Размеры выходного цилиндрического и конического вала мотор-редуктора

Размеры выходного цилиндрического и конического вала планетарно-червячного двухступенчатого мотор-редуктора МПЧ-100
d
d1
L
L1
b1
t1
b
t
45
M30
110
82
12
23,45
14
49

Размеры выходного полого шпоночного и шлицевого вала

Размеры выходного полого шлицевого и шпоночного вала планетарно-червячного мотор-редуктора МПЧ-100
d
d1
L
L1
b
t
шлицы
46
35
205
90
10
38,3
45x2,0xH8
