Асинхронный электродвигатель 30 кВт 1000 об/мин АИР200L6.

Электродвигатель 30 кВт х 1000 об/мин (АИР200L6)
58 237 — 61 149 ₽

Купить асинхронный трёхфазный электродвигатель 30 кВт 1000 об/мин. Цена мотора АИР 200M6.

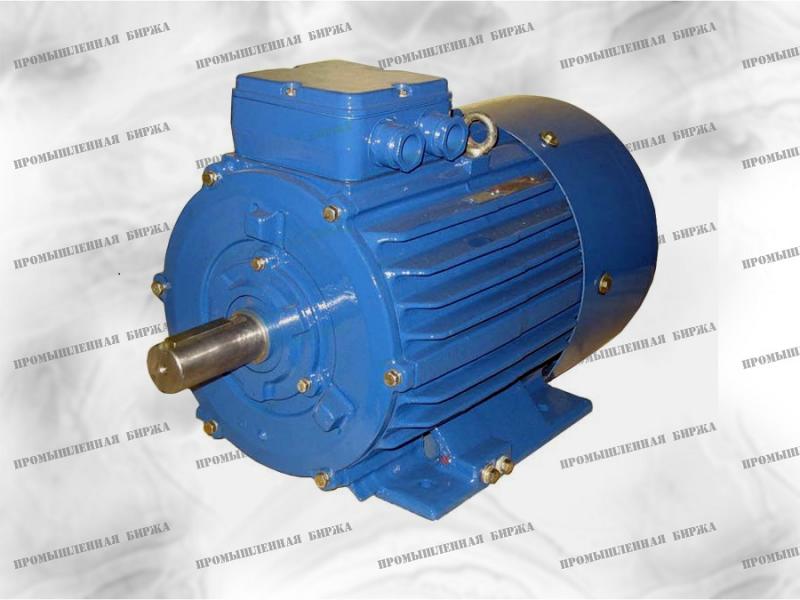

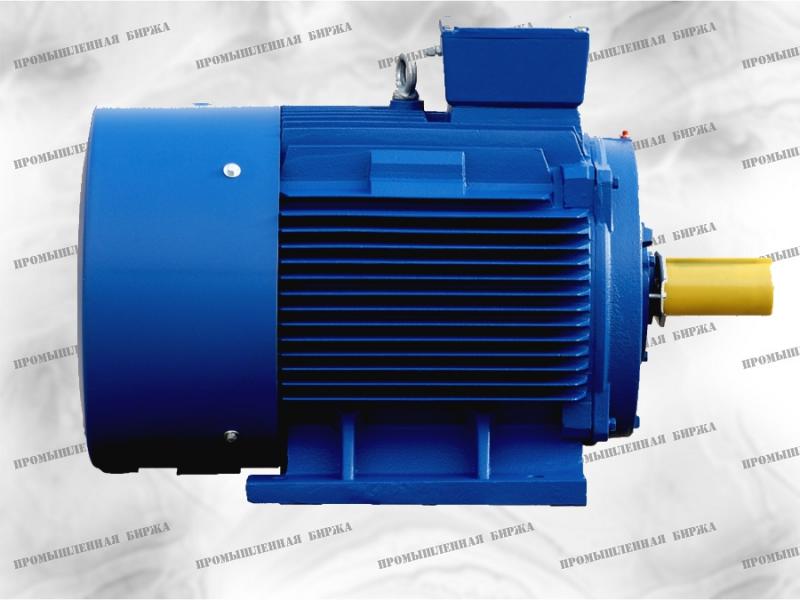

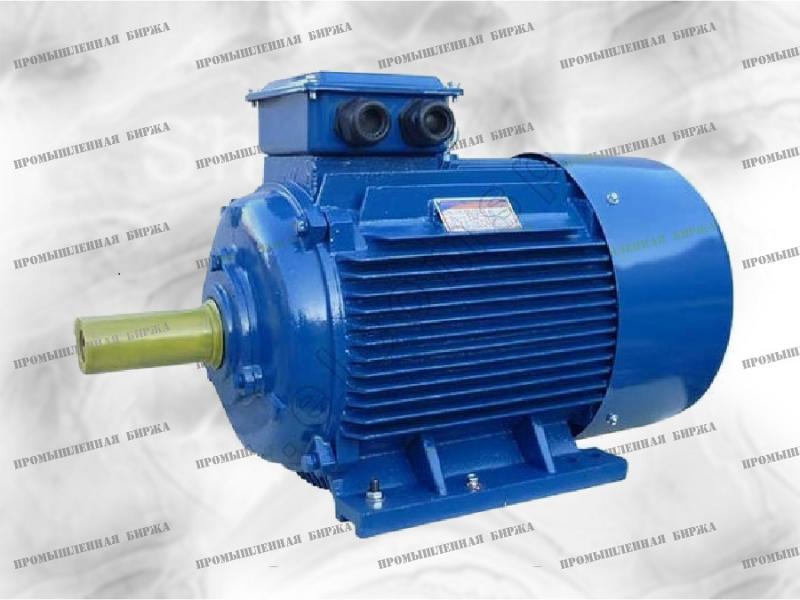

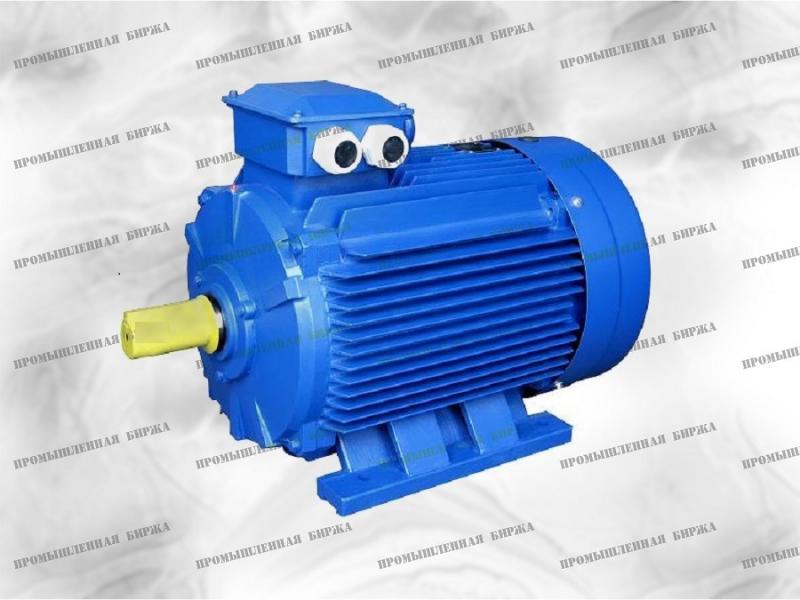

Электродвигатель 30 кВт 1000 об/мин АИР200L6. Конструкция.

Электродвигатель АИР200L6 обладает мощностью 30 кВт и номинальными оборотами равными 1000 в минуту. Но поскольку данный мотор является асинхронным, то фактическая частота вращения вала имеет меньшее значение. Обмотка статора имеет шесть пар полюсов. Ротор – короткозамкнутый. Высота оси, определяемая осью вращения ротора, равна 200 мм.

Двигатель предназначен для трёхфазного питания напряжением 380/660 Вольт. Наличие буквы L в маркировке означает удлинённую конструкцию станины. Сама станина может иметь как чугунное, так и алюминиевое исполнение. Материалом подшипниковых щитов всегда является чугун.

Условия возможной эксплуатации мотора.

Стандартное исполнение электрического мотора АИР 200L6 предусматривает возможность его эксплуатации при следующих условиях:

  • диапазон атмосферных температур – от -40 до +40 по Цельсию;
  • влажность воздуха для исполнений У1 и У2 до 98% при температуре +25С;
  • запылённость для класса защиты IP54 допускается до 2 мг/м.куб;
  • исключено наличие агрессивного химического или механического воздействия, способного нарушить целостность корпуса или изоляции;
  • стабильность рабочих характеристик на высоте до 1000 метров над уровнем моря.

Если условия отличаются от указанных в каталоге, необходимо купить электродвигатель специального исполнения, предусматривающего защиту от какого-либо воздействия. Цена такого изделия несколько выше.

Конструктивные исполнения и способ монтажа.

Необходимость произвести монтаж электродвигателя 30 кВт 1000 об/мин в какой-либо позиции требует наличия унифицированных конструктивных исполнений. Самые распространённые:

  • 1081 – двигатель монтируется только на лапах станины;

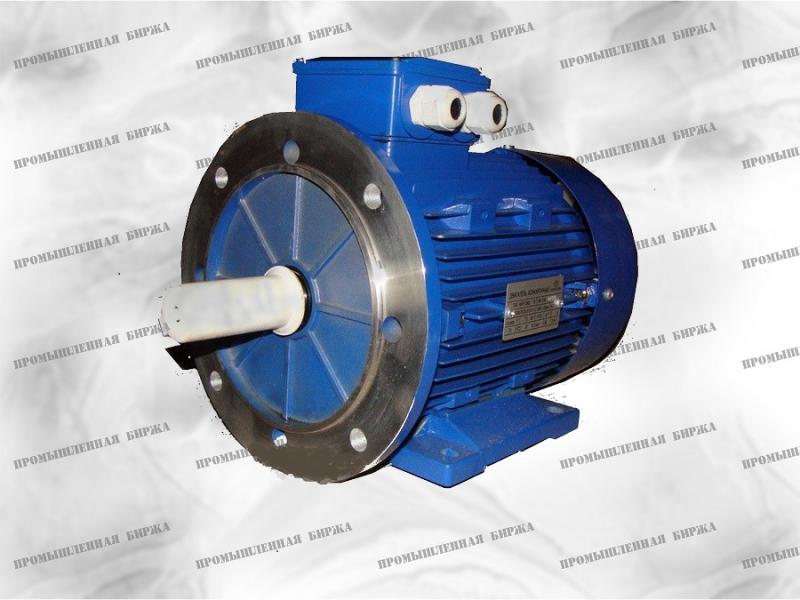

  • 2081 – способ, предусматривающий возможность комбинированного монтажа – лапы или фланец;
  • 3081 – возможно установка только на фланце.

Применение электродвигателя АИР 200L6.

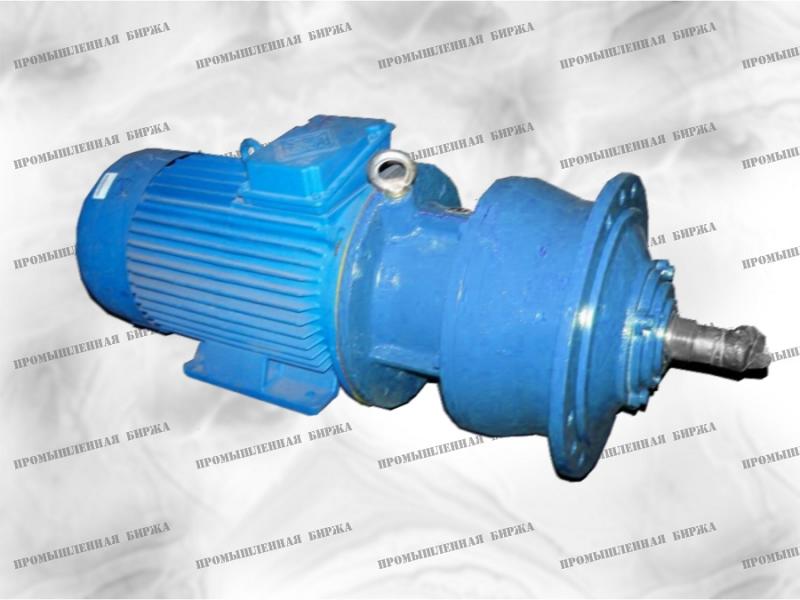

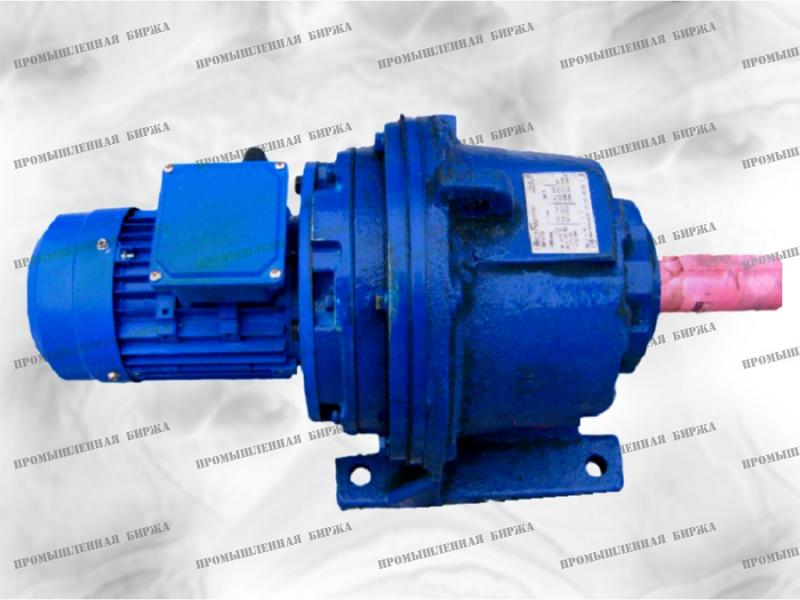

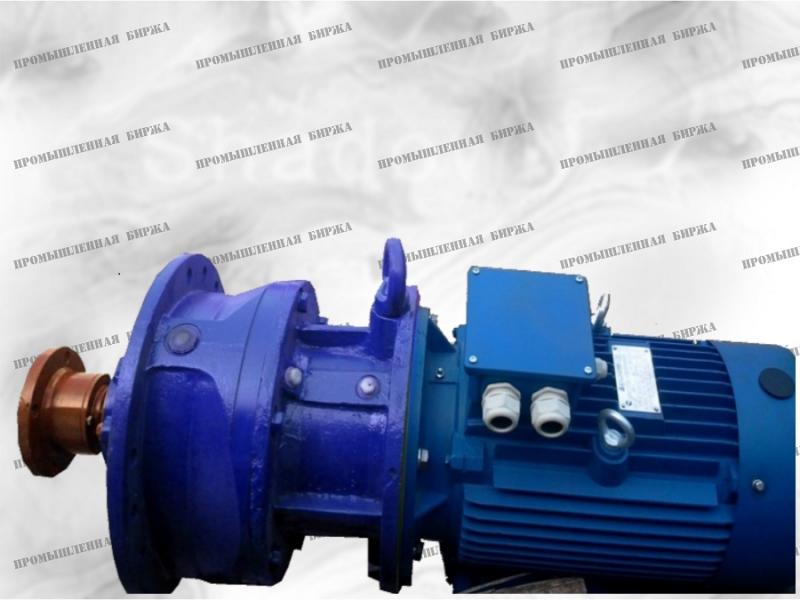

В машиностроении асинхронный трёхфазный электродвигатель 30 кВт 1000 об/мин АИР200L6 применяется, как правило, при сборке довольно мощных приводных механизмов. Некоторые механизмы данной комплектации представлены ниже.

Технические характеристики электродвигателя АИР200L6.

Название параметра Значение Примечание
При номинальной нагрузке КПД % 90
cos 0,85
Tп/Tном 2 отношение пускового момента к номинальному
Tмакс/Tном 2,1 отношение максимального крутящего момента к номинальному
Iп/Iном 7 отношение пускового тока к номинальному
Мощность, кВт 30
Номинальная частота вращения, об/мин 1000
Iстат, А 59/34 ток статора (Ампер)
Uном, В 380В, 660В номинальное напряжение питания (Вольт)
Вес, кг 225

Размеры электродвигателя АИР 200L6.

Размеры асинхронного трёхфазного электрического двигателя 30 кВт 1000 об/мин АИР200L6.
Габаритные размеры Установочные и присоединительные размеры, мм
l30 h31 d24 l1 l10 l31 d1 d10 d20 d22 d25 b1 b10 h1 h5 h10 h
815 485 450 140 305 133 60 19 400 19 350 18 318 11 64 25 200
