Реверсивный редуктор СБ-92-1А.01.06.000.

Редуктор сб-92-1а.01.06.000
120 000 ₽

Купить реверсивный редуктор СБ-92-1А.01.06.000 для бетоносмесителя. Цена цепного привода автомиксера на базе КАМАЗ.

Редуктор бетоносмесителя СБ-92-1А.01.06.000. Назначение и конструкция.

Редуктор СБ-92-1А.01.06.000 предназначен для применения в автобетоносмесителях ТЗА (Туймазы) на базе автомобиля КАМАЗ-5511 и подобном АБС – Tigarbo в качестве реверсивного цепного привода смесительного барабана (бочки) объёмом до 8 м.куб. Характеристики редуктора СБ-92 позволяют применять его для замены аналогичных механизмов – планетарных редукторов PMB 6, ZF P3301 и Sauer TMG 51.2.

Конструкция реверсивного редуктора СБ-92-1А.01.06.000 является комбинированной и объединяет в себе цилиндрическую и коническую передачу. Коническая ступень является тихоходной.

Устройство и принцип работы цепного редуктора СБ-92-1А.

В состав привода бочки автомиксера входят следующие механизмы и узлы:

  1. Центробежный насос.
  2. Ременная передача.
  3. Дизельный двигатель.
  4. Карданный вал.
  5. Реверсивный редуктор бетономешалки СБ-92-1А.01.06.000.
  6. Цепная передача.
  7. Центральная опорная цапфа.
  8. Ведомая звёздочка.
  9. Барабан.
  10. Бандаж.
  11. Опорные ролики.
  12. Спиральные лопасти.

Устройство бетоносмесителя на базе КАМАЗ

Вращение на быстроходный вал редуктора передаётся от автономного дизельного двигателя через карданный вал. Одновременно через ременную передачу создаются обороты центробежного насоса, за счёт которого через систему рычагов осуществляется перемещение по промежуточному шлицевому валу редуктора муфты сцепления, которая вводит в работу одно из двух зубчатых колёс, реверсируя при этом направление вращения выходного вала. На выходном валу установлена приводная звёздочка для ПР-44,45, от которой через цепную передачу передаётся вращение на ведомую звёздочку, прикреплённую к бочке бетоносмесителя.. Сам барабан одной стороной установлен в цапфе, прикреплённой к шасси автомиксера, другая сторона своим бандажом свободно катается по опорным роликам.

Реверсивная работа редуктора необходимо для обеспечения технологического процесса приготовления и разгрузки бетона. Вращаясь в одну сторону, барабан перемешивает бетон, а вращаясь в другую – подаёт его для разгрузки.

Технические характеристики редуктора.

Цепной реверсивный редуктор СБ-92-1А.01.06.000 имеет следующие характеристики:

  • мощность привода – 40 кВт;
  • частота вращения барабана при выгрузке – от 9 до 14,5 об/мин;
  • частота вращения барабана при перемешивании – от 6,5 до 10 об/мин;
  • вес редуктора – 270 кг.

Как купить редуктор бетоносмесителя. От чего зависит цена.

Чтобы купить редуктор СБ-92-1А.01.06.000 для бетоносмесителя на базе а/м КамАЗ, необходимо связаться с нашими специалистами по указанным контактным данным. Цена приводного механизма может быть рассчитана с учётом транспортных расходов по доставке продукции до заказчика.

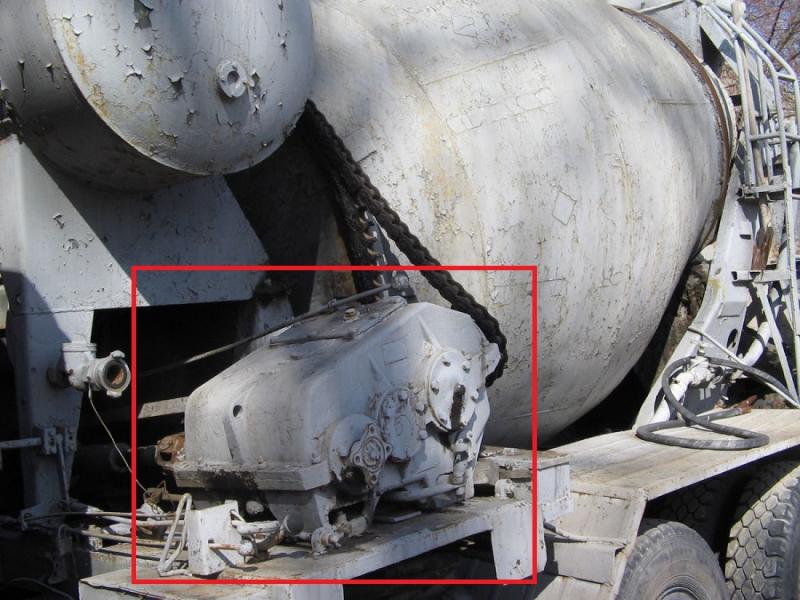

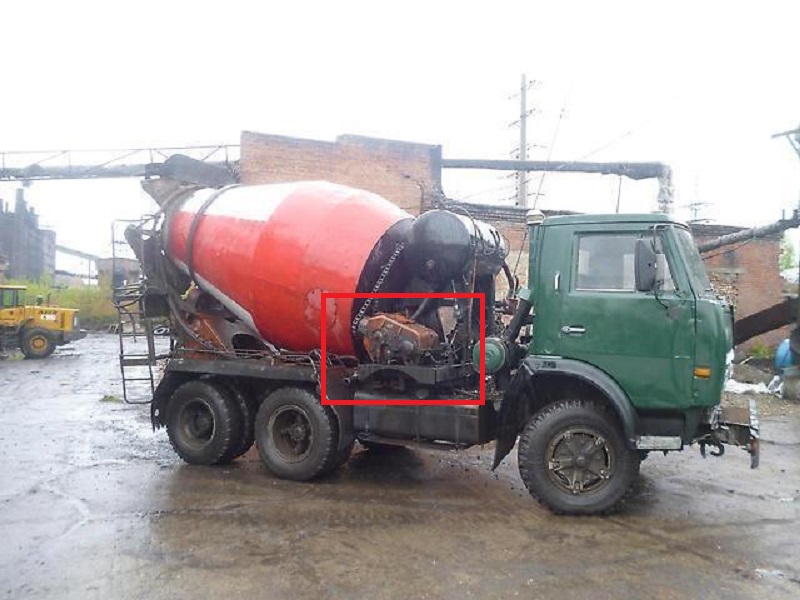

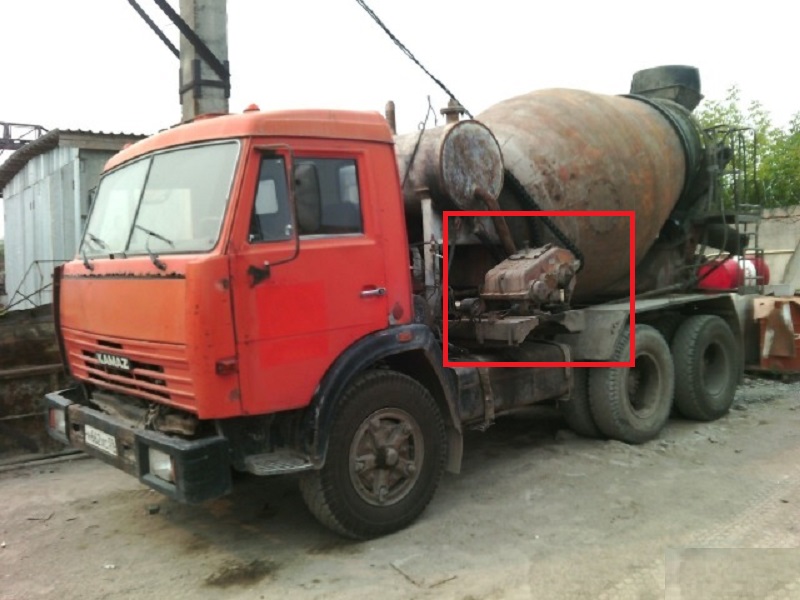

Фото редуктора СБ-92-1А.01.06.000 на АБС КАМАЗ

Каталог сборочных деталей редуктора СБ-92-1А

№ п/п
Название запчасти Номер запчасти
1. Болт М12х25.7798
2. Шайба 12.13464
3. Крышка СБ-92-1А.01.06.023
4. Прокладка СБ-92-1А.01.06.024
5. Кольцо В45.13940
6. Кольцо В100.13941
7. Подшипник 309
8. Шестерня СБ-92-1А.01.06.036
9. Кольцо В90.13941
10. Колесо зубчатое СБ-92-1А.01.06.038
11. Подшипник 210
12. Муфта сцепления СБ-92-1А.01.06.056
13. Вал шлицевой СБ-92-1А.01.06.057
14. Стакан СБ-92-1А.01.06.200
15. Подшипник 7315
16. Шайба стопорная СБ-92-1А.01.06.052
17. Гайка СБ-92-1А.01.06.006
18. Кольцо СП-103-84-76308
19. Прокладка СБ-92-1А.01.06.006
20. Фланец СБ-92-1А.01.06.007
21. Шайба 12.65Г.6402
22. Болт М12х45.7798
23. Болт М10х35.7798
24. Планка закрепительная СБ-92-1А.01.06.063
25. Шайба торцовая СБ-92-1А.01.06.064
26. Звездочка СБ-92-1А.01.06.003
27. Шпонка 20х12х75.23360
28. Шпонка СБ-92-1А.01.06.005
29. Кольцо В80.13940
30. Прокладка СБ-92-1А.01.06.011
31. Прокладка СБ-92-1А.01.06.011-01
32. Прокладка СБ-92-1А.01.06.011-02
33. Вал СБ-92-1А.01.06.004
34. Кольцо СБ-92-1А.01.06.014
35. Колесо коническое СБ-92-1А.01.06.015
36. Болт М12х90.7798
37. Корпус редуктора СБ-92-1А.01.06.001
38. Болт М12х35.7798
39. Шайба СБ-92-1А.01.06.041
40. Колесо зубчатое СБ-92-1А.01.06.021
41. Пробка СБ-92-1А.01.06.065
42. Масленка 1.2.19853
43. Заклепка 3х8.10299
44. Пластина СБ-92-1А.01.06.066
45. Крышка СБ-92-1А.01.06.102
46. Прокладка СБ-92-1А.01.06.076
47. Крышка редуктора СБ-92-1А.01.06.002
48. Болт М12х60.7798
49. Штифт 10х50.3129 СБ-92-1А.01.15.019
50. Ось СБ-92-1А.01.06.051
51. Кольцо В72.13941
52. Подшипник 207
53. Шестерня промежуточная СБ-92-1А.01.06.054
54. Втулка распорная СБ-92-1А.01.06.053
55. Пластинка СБ-92-1А.01.06.068
56. Втулка распорная СБ-92-1А.01.06.022
57. Шайба 6.65Г.6402
58. Болт М6х16.7798
59. Колпак в сборе СБ-92-1А.01.06.300
60. Прокладка СБ-92-1А.01.06.025
61. Шайба СБ-92-1А.01.06.062
62. Шайба СБ-92-1А.01.06.035
63. Болт М12х25.7796 СБ-92-1А.01.06.082
64. Муфта СБ-92-1А.01.06.027
65. Фланец СБ-92-1А.01.06.029
66. Прокладка СБ-92-1А.01.06.028
67. Манжета 1.1-55х80
68. Прокладка СБ-92-1А.01.06.045
69. Подшипник 308
70. Шайба СБ-92-1А.01.06.069
71. Втулка распорная СБ-92-1А.01.06.031
72. Гайка М12.5915
73. Шестерня СБ-92-1А.01.06.032
74. Шпонка 10х8х45.23360
75. Шпонка 14х9х40.23360
76. Фланец СБ-92-1А.01.06.026
77. Втулка распорная СБ-92-1А.01.06.022-01
78. Вал-шестерня СБ-92-1А.01.06.033
79. Шпонка 14х9х50.23360
