Редуктор Ц3ВКф-125

8-800-700-01-76
8 (4912) 99-53-40
prombirga@mail.ru
Редуктор Ц3ВКф-125
45 000 ₽
Позвонить

Купить редуктор Ц3ВК-125. Цена редуктора В-125.

Крановый трехступенчатый цилиндрический вертикальный редуктор Ц3ВК-125 с цилиндрической передачей. Такие устанавливаются в приводы грузоподъемных механизмов с крановым электродвигателем.

Пригоден для эксплуатации в условиях:

  • постоянной или прерывающейся нагрузки;
  • одного направления или реверсивной нагрузки посредством возможности вращения валов в двух направлениях;
  • продолжительность работы без остановок - в пределах 30 минут.

Для облегчения выбора нужного вам варианта сборки Ц3ВКф-125 ниже (и во вкладках) приведена техническая информация.

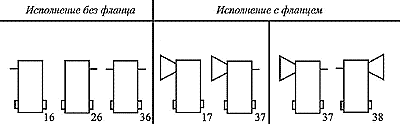

Схемы сборки редуктора Ц3ВК-125ф

Схемы сборки редуктора Ц3ВК-125ф

Условное обозначение при заказе редуктора Ц3ВК-125

В-125Ф-16-26-У3, где

  • В тип,
  • 125 межосевое расстояние тихоходной ступени,
  • Ф исполнение с фланцем,
  • 16 передаточное число,
  • 26 вариант сборки,
  • У3 климатическое исполнение и категория размещения.
ПаспортКакое маслоДоставка

Читайте также

Выбор габарита редуктора
Выбор редуктора
Расчёт передаточного числа редукторов
Фото общепромышленных редукторов

Похожие товары

Редуктор В-400
Редуктор В-400
39 500 — 41 000 ₽
Подробнее
Редуктор А-400
Редуктор А-400
38 000 — 45 000 ₽
Подробнее
Редуктор Ц3ВКф-100
Редуктор Ц3ВКф-100
40 000 ₽
Подробнее
Редуктор Ц3ВКф-160
Редуктор Ц3ВКф-160
52 000 ₽
Подробнее
Редуктор Ц3ВКф-200
Редуктор Ц3ВКф-200
80 000 — 84 000 ₽
Подробнее
Редуктор Ц3ВКф-250
Редуктор Ц3ВКф-250
84 000 — 89 000 ₽
Подробнее

Технические характеристики редуктора Ц3ВК-125

Тип
 Передаточное число Номинальный крутящий момент на выходном валу при частоте вращения входного вала 1000 об/мин, Нм КПД Масса, кг Обозначение
Номин. Фактич. min mаx
Ц3ВК 125 10 10,18 344 875 0,94 79 Ц3ВК-125-10
12,5 12,66 Ц3ВК-125-12,5
16 15,98 375 875 Ц3ВК-125-16
20 20,62 375 1000 Ц3ВК-125-20
25 25,54 Ц3ВК-125-25
31,5 32,57 406 1125 Ц3ВК-125-31,5
40 39,2 Ц3ВК-125-40
50 48,88 406 1250 Ц3ВК-125-50

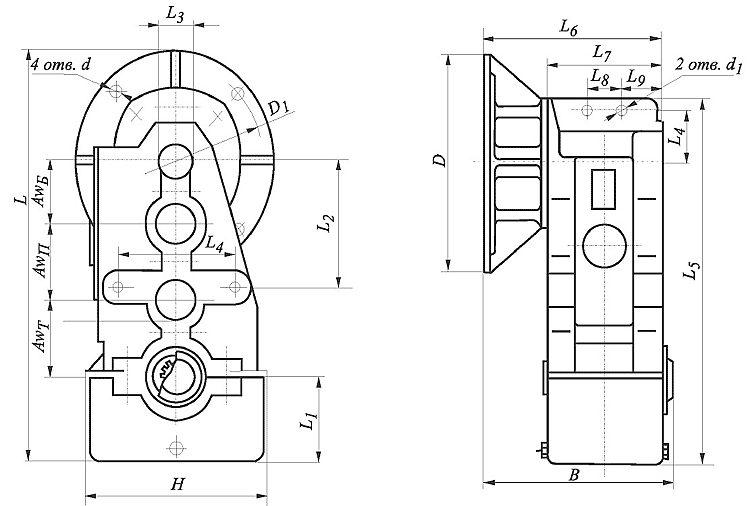

Габаритные и присоединительные размеры редуктора В-125 (Ц3ВК-125ф)

Габаритные и присоединительные размеры редуктора В-125 (Ц3ВК-125ф)
Тип L L1 L2 L3 L4 L5 L6 L7 H B D D1 d d1 m z D2 d2 d3 l l1 l2 l3 l4 l5
В-125ф 595 125 185 60 71 545 290 200 316 306 300 265 14 14 2,5 20 230 125 25 353 67 5 12 326 263

Размеры входного конического и выходного полого вала редуктора Ц3ВК-125

Размеры входного конического вала редуктора Ц3ВК-125 Размеры выходного полого вала редуктора Ц3ВК-125
Тип d d1 l l1 l2 b t D L l l1 l2 l3
Ц3ВК-125 25 22,9 60 42 21 5 24,9 45xH8x2 204 38 78 38 25

Размеры фланца редуктора Ц3ВКф-125

Размеры фланца редуктора Ц3ВКф-125
Тип
 D2 d2 m z 1 l1 b
редуктор Ц3ВК-125Ф 230Н8 125 2,5 20 67 5 12
