Коробка отбора мощности ЗСК-10.

КОМ ЗСК-10
12000 руб.
Сравнить
Позвонить

Купить коробку отбора мощности для загрузчика сухих кормов ЗСК-10.

Коробка отбора мощности ЗСК-10. Назначение и принцип работы.

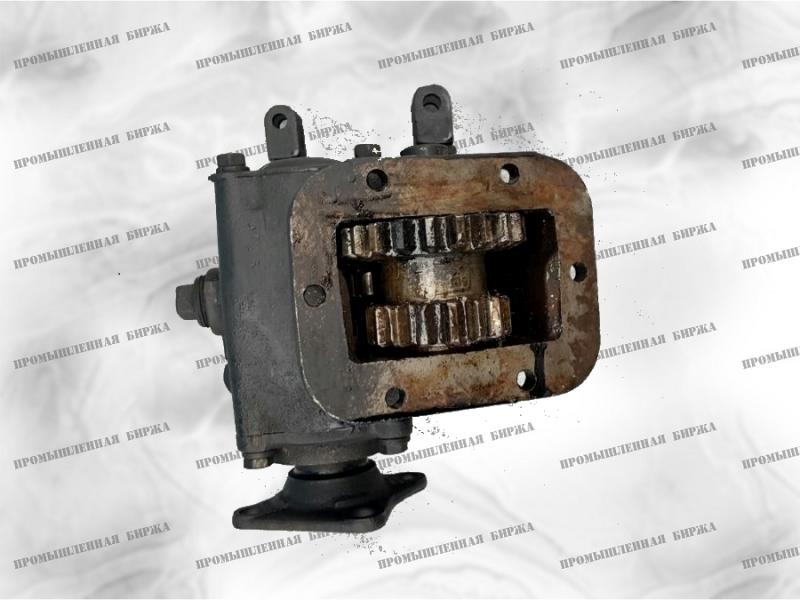

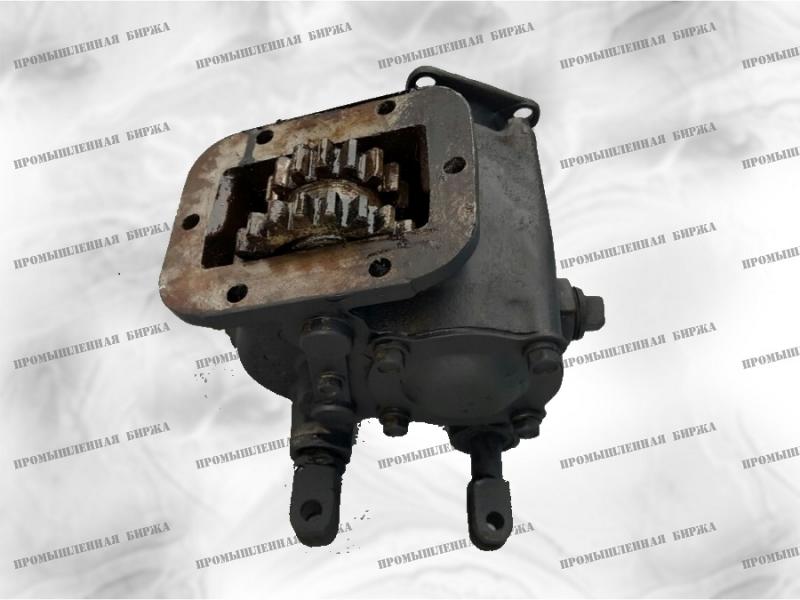

Коробка отбора мощности 157К-4206.008 для загрузчика сухих кормов ЗСК-10 монтируется на поверхности бокового люка КПП автомобиля ЗИЛ и предназначена для использования в качестве привода вращающихся деталей загрузчика.

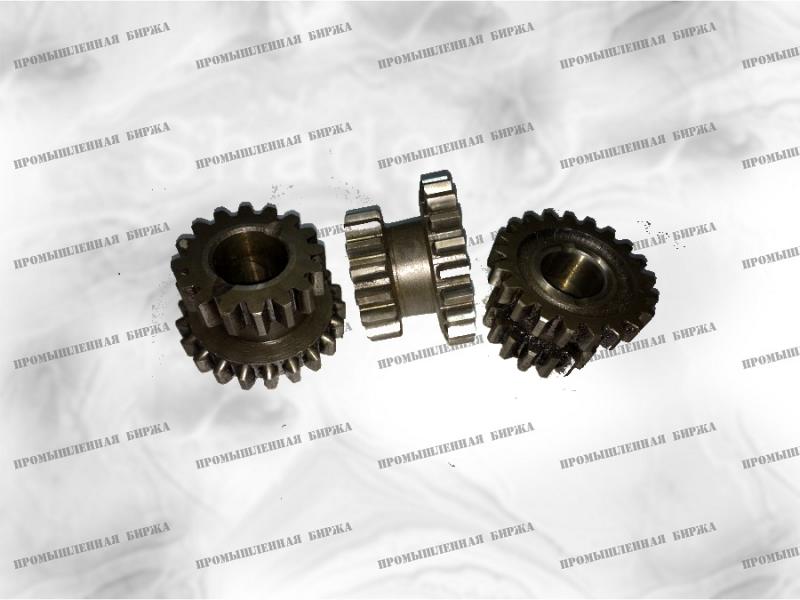

Все детали коробки отбора мощности ЗСК-10 157К-4206.008 монтируются в чугунном корпусе. К ним относятся две оси, рабочий вал и блоки шестерен. Оси неподвижные и фиксируются специальной пластиной, которая поджимается винтом. Блоки шестерен свободно вращаются на подшипниках, установленных на неподвижных осях.

Принцип работы коробки прост. Включение передач осуществляется при перемещении зубчатого колеса по шлицам, нарезанным на главном валу. Переключение происходит при помощи вилки на главном валу. Управление вилкой через систему рычагов осуществляется из кабины водителем.

Неправильный монтаж коробки отбора мощности ЗСК-10 157К-4206.008 влечёт её повышенный износ и преждевременный выход из строя. При установке механизма на шпильки протягиваются по очереди гайки, расположенные диагонально напротив друг друга. Главный вал правильно установленной коробки должен свободно вращаться от руки.

Марки рекомендуемых масел в зависимости от климатических условий приведены в каталоге. Залив масла в КПП автомобилей с установленной коробкой отбора мощности возможно через КОМ.

Как купить коробку отбора мощности ЗСК-10. От чего зависит цена.

В каталоге указана цена КОМ ЗСК-10 157К-4206.008 без учета транспортных расходов. До терминала указанной Вами транспортной кампании осуществляем бесплатную доставку. Чтобы купить коробку отбора мощности или уточнить наличие на складе других запчастей для ЗСК, необходимо связаться с нами по телефонам, указанным ниже.

+7 (920) 952-06-36, +7 (910) 643-21-55 или по электронной почте omega4949@mail.ru

Читайте также

Устройство коробки отбора мощности загрузчика сухих кормов ЗСК-10

Устройство коробки отбора мощности загрузчика сухих кормов ЗСК-10
1 Пробка коническая
2 Шайба блока шестерен опорная
3 Роликоподшипник блока шестерен
4 Кольцо распорное
5 Шестерня постоянного зацепления промежуточного вала
6 Блок шестерен реверсивной коробки
7 Болт стопорный вилок и головок коробки передач
8 Шплинт-проволока
9 Вилка включения передач
10 Ось блока шестерен
11 Вал реверсивной коробки вторичный
12 Шестерня включения передач
13 Пластина осей стопорная
14 Шайба пружинная
15 Болт
16 Шайба пружинная
17 Болт
18 Рычаг включения передач
19 Шплинт
20 Палец
21 Кронштейн рычага
22 Гайка
23 Держатель кронштейна рычага
24 Кольцо кронштейна рычага стопорное
25 Гайка крепления фланца
26 Шайба
27 Фланец вторичного вала в сборе
28 Манжета крышки переднего подшипника
29 Шайба фланца опорная
30 Крышка переднего подшипника вторичного вала в сборе
31 Прокладка крышек переднего и заднего подшипников
32 Подшипник шариковый вторичного вала передний в сборе
33 Шплинт
34 Палец
35 Шток вилки включения передач
36 Обойма штока
37 Кольцо уплотнительное штока
38 Манжета штока
39 Кольцо уплотнительное
40 Пробка пружины фиксатора
41 Шайба уплотнительная
42 Пружина фиксатора стержня переключения передач
43 Шарик
44 Картер реверсивной коробки
45 Прокладка заглушки штока
46 Заглушка штока
47 Пробка
48 Болт
49 Крышка заднего подшипника вторичного вала
50 Коробка отбора мощности реверсивная в сборе
51 Гайка
52 Шайба пружинная
53 Гайка
54 Шайба пружинная
55 Запор рычага управления коробки отбора мощности в сборе
56 Шайба плоская
57 Болт
58 Шайба плоская
59 Гайка
60 Шпилька
61 Прокладка крышки люка коробки передач
62 Кронштейн рычага включения передач в сборе
