Звёздочка для трёхрядной цепи 3ПР-31,75 (20A-3).

+7 (3412) 32-19-19
+7 (909) 063-91-19
motozip@yandex.ru
Звёздочка для трёхрядной цепи 3ПР-31,75
Позвонить

Купить звёздочку приводную для трёхрядной цепи 3ПР-31,75. Цена изделия и конструкция.

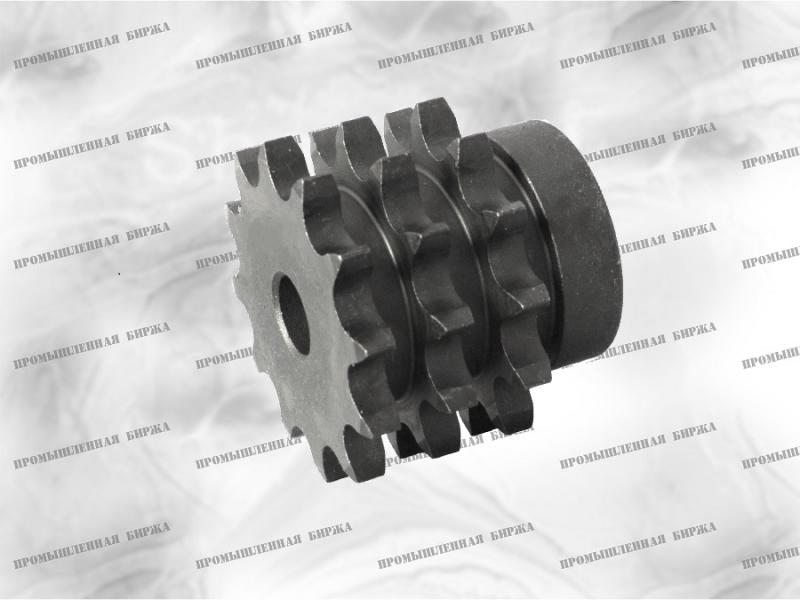

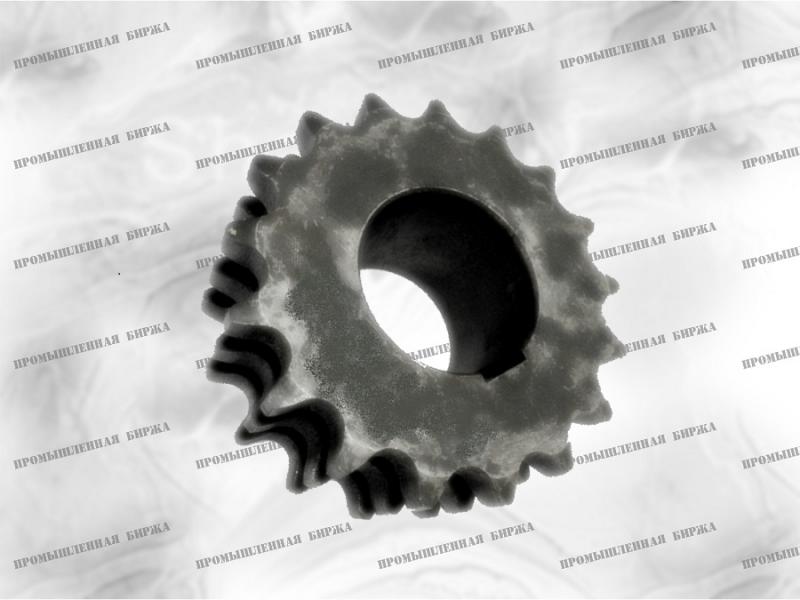

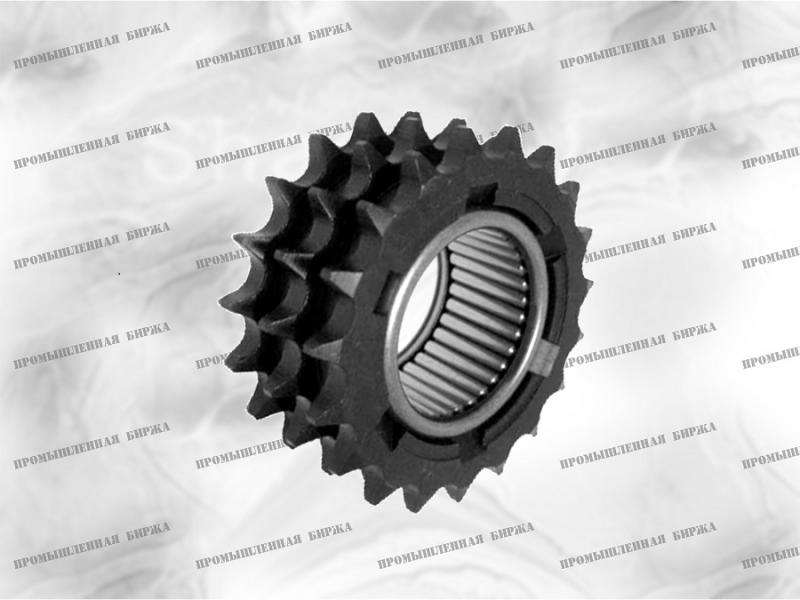

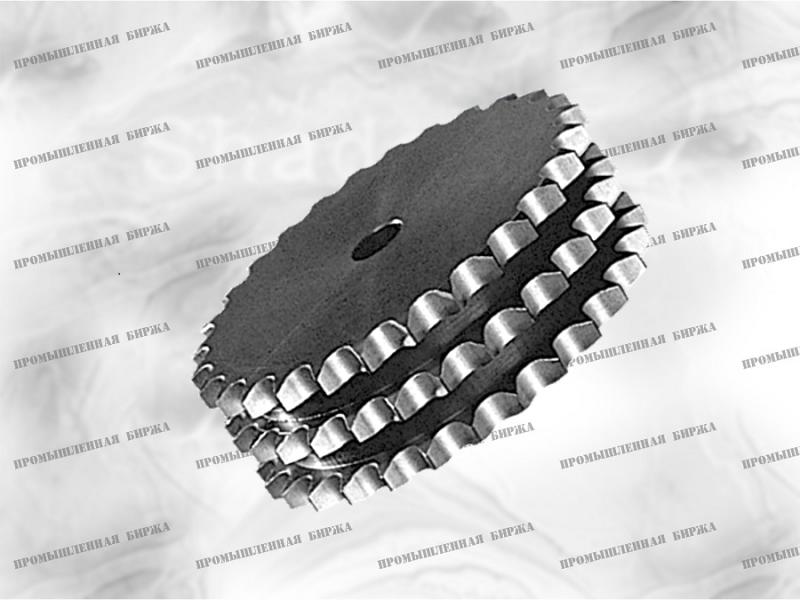

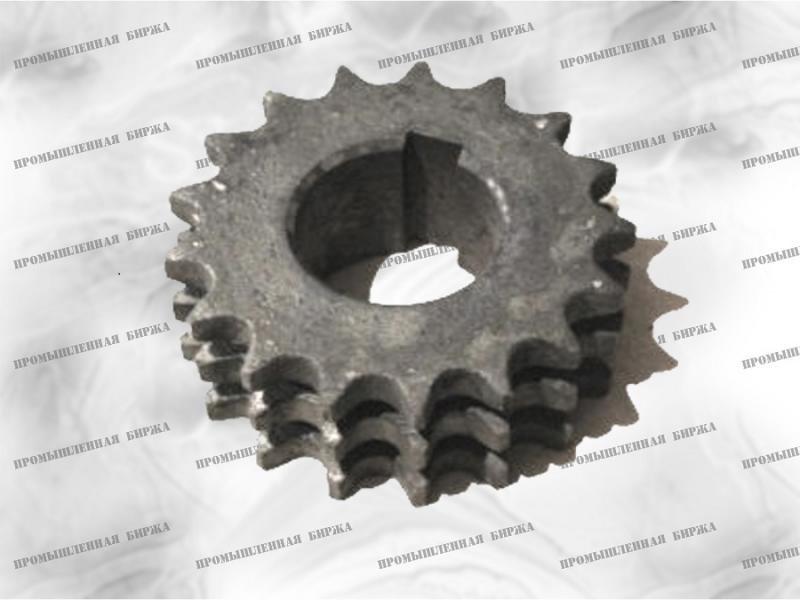

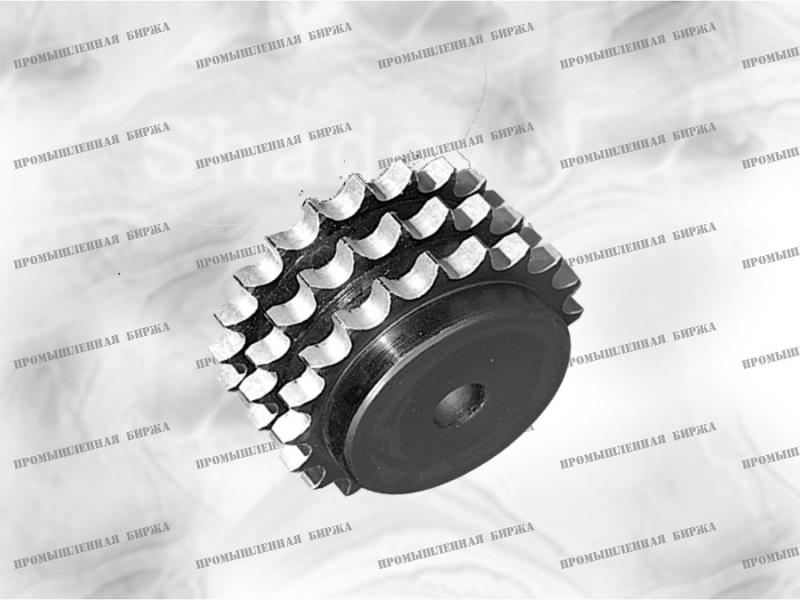

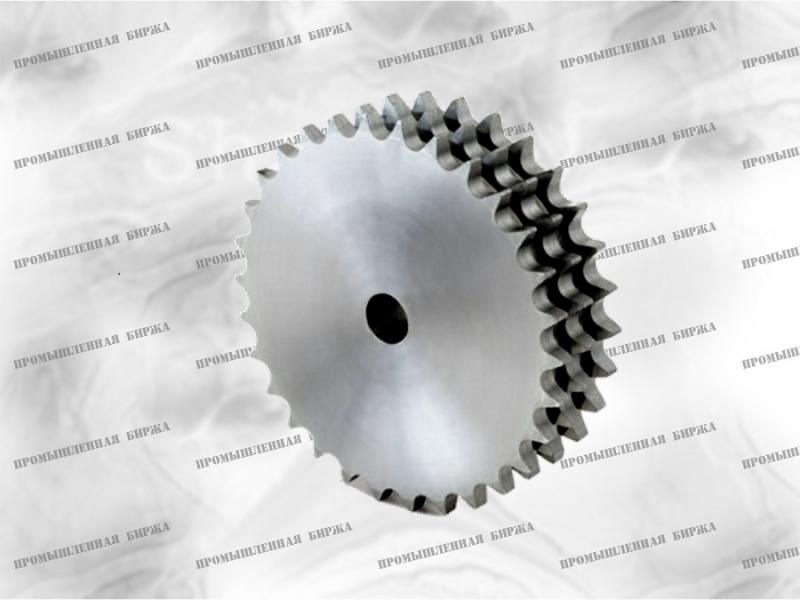

Звездочка для трёхрядной цепи 3ПР-31,75. Применение и конструкция.

Трёхрядная звездочка для приводной цепи 3ПР-31,75 является мало распространённой в отечественной промышленности деталью, поэтому при необходимости компоновки цепного привода на базе рассматриваемого изделия зачастую возникают проблемы при поиске и покупке. Технические возможности нашей организации позволяют изготовить трёхрядные звёздочки с любым шагом цепи.

Предлагаемая продукция может применяться как для трёхрядной приводной роликовой цепи 3ПР-31,75, так и для трёх однорядных цепей ПР-31,75, что бывает необходимым для передачи оборотов на несколько параллельно расположенных валов. В каталоге содержатся описание и размеры только наиболее применяемых звёздочек.

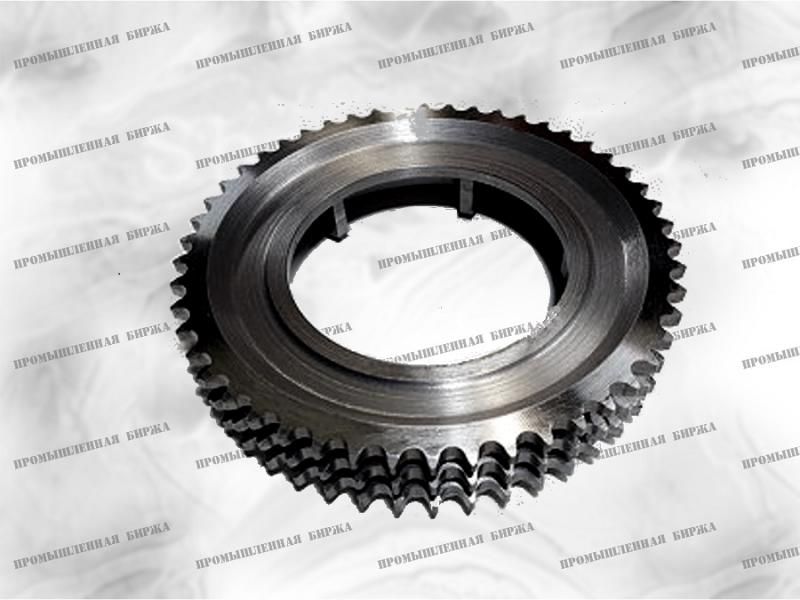

В зависимости от конструкции и количества зубьев, трёхрядная звёздочка может изготавливаться или из цельной заготовки или с насадными зубчатыми венцами. По согласованию с заказчиком производится обработка посадочного отверстия и закалка зубчатого венца.

Как купить звёздочку. От чего зависит цена.

Чтобы купить трёхрядную звездочку для роликовой приводной цепи 3ПР-31,75, необходимо предоставить изготовителю техническое задание, содержащее все конструктивные и технологические характеристики изделия. Так как подобная продукция чаще всего заказывается в единичных экземплярах, то цена определяется размером заготовки и степенью механической обработки детали.

Похожие товары

Звёздочка для цепи ПР-31,75
Звёздочка для цепи ПР-31,75
Подробнее
Звёздочка для двухрядной цепи 2ПР-31,75
Звёздочка для двухрядной цепи 2ПР-31,75
Подробнее
Звёздочка для трёхрядной цепи 3ПР-12,7
Звёздочка для трёхрядной цепи 3ПР-12,7
Подробнее
Звёздочка для трёхрядной цепи 3ПР-15.875
Звёздочка для трёхрядной цепи 3ПР-15.875
Подробнее
Звёздочка для трёхрядной цепи 3ПР-19,05
Звёздочка для трёхрядной цепи 3ПР-19,05
Подробнее
Звёздочка для трёхрядной цепи 3ПР-25,4
Звёздочка для трёхрядной цепи 3ПР-25,4
Подробнее
Звёздочка для трёхрядной цепи 3ПР-38,1
Звёздочка для трёхрядной цепи 3ПР-38,1
Подробнее
Звёздочка для трёхрядной цепи 3ПР-44,45
Звёздочка для трёхрядной цепи 3ПР-44,45
Подробнее
Звёздочка для трёхрядной цепи 3ПР-50,8
Звёздочка для трёхрядной цепи 3ПР-50,8
Подробнее

Характеристики профиля зубьев приводной звёздочки для трёхрядной цепи 3ПР-31,75 (20A-3)

Размеры приводной звёздочки для трёхрядной цепи 3ПР-31,75 (20A-3)
Геометрия профиля зубьев звездочки мм
Радиус закругления r3 32
Фаска С 3,5
Ширина зуба звездочки b1 18,2
Ширина трехрядной звездочки В3 90,57
Шаг цепи 31,75
Расстояние между пластинами цепи 19,05
Диаметр ролика цепи 19,05
Материал Сталь 45 , твердость 35…42HRC

Размеры звёздочки для трёхрядной цепи 3ПР-31,75

Число зубьев, Z
 Диаметр вершины зубьев, de Делительный диаметр, dp Диаметр ступицы, dm Диаметр отверстия (вала), D3 Длина со ступицей, A
8 98.1 82.96 53 20 110
9 108.0 92.84 63 20 110
10 117.9 102.74 70 20 110
11 127.8 112.68 80 20 115
12 137.8 122.68 90 20 115
13 147.8 132.65 100 20 115
14 157.8 142.68 110 20 115
15 167.9 152.72 120 20 115
16 177.9 162.75 120 25 115
17 187.9 172.78 120 25 115
18 198.0 182.85 *120 25 115
19 208.1 192.91 *120 25 115
20 218.1 202.98 *120 25 115
21 228.2 213.04 *140 25 115
22 238.3 223.11 *140 25 115
23 248.3 233.17 *140 25 115
24 258.4 243.23 *140 25 115
25 268.5 253.33 *140 25 115
26 278.6 263.40 *150 25 115
27 288.6 273.49 *150 25 115
28 298.7 283.56 *150 25 115
29 308.8 293.65 *150 25 115
30 318.9 303.75 *150 25 115
31 329.0 313.85 *150 30 115
32 339.1 323.91 *150 30 115
33 349.2 334.01 *150 30 115
34 359.3 344.10 *150 30 115
35 369.4 354.20 *150 30 115
36 379.5 364.30 *150 30 115
37 389.5 374.39 *150 30 115
38 399.6 384.49 *150 30 115
39 409.7 394.59 *150 30 115
40 419.8 404.69 *150 30 115
41 429.9 414.77 *160 30 110
42 440.0 424.86 *160 30 110
43 450.1 434.96 *160 30 110
44 460.2 445.06 *160 30 110
45 470.3 455.17 *160 30 110
46 480.4 465.25 *160 30 110
47 490.5 475.35 *160 30 110
48 500.6 485.45 *160 30 110
49 510.7 495.55 *160 30 110
50 520.8 505.65 *160 30 110
51 530.9 515.75 *180 30 123
52 541.0 525.85 *180 30 123
53 551.1 535.95 *180 30 123
54 561.2 546.05 *180 30 123
55 571.3 556.15 *180 30 123
56 581.4 566.25 *180 30 123
57 591.5 576.35 *180 30 123
58 601.6 586.45 *180 30 123
59 611.7 596.56 *180 30 123
60 621.8 606.66 *180 30 123
62 642.0 626.86 *180 30 123
64 662.2 647.07 *180 30 123
65 672.3 657.17 *180 30 123
66 682.4 667.27 *200 30 123
68 702.6 687.48 *200 30 123
70 722.8 707.68 *200 30 123
72 743.1 727.89 *200 30 123
75 773.3 758.20 *200 30 123
76 783.3 768.32 *200 30 123
80 823.9 808.71 *200 30 123
85 874.4 859.23 *200 30 123
90 924.9 909.76 *200 30 123
95 975.2 960.28 *200 30 123
100 1026.0 1010.80 *200 30 123
114 1167.4 1152.26 *200 30 126
