Звено соединительное С-2ПР-19,05-64.

Назначение звена С-2ПР-19,05-6400.

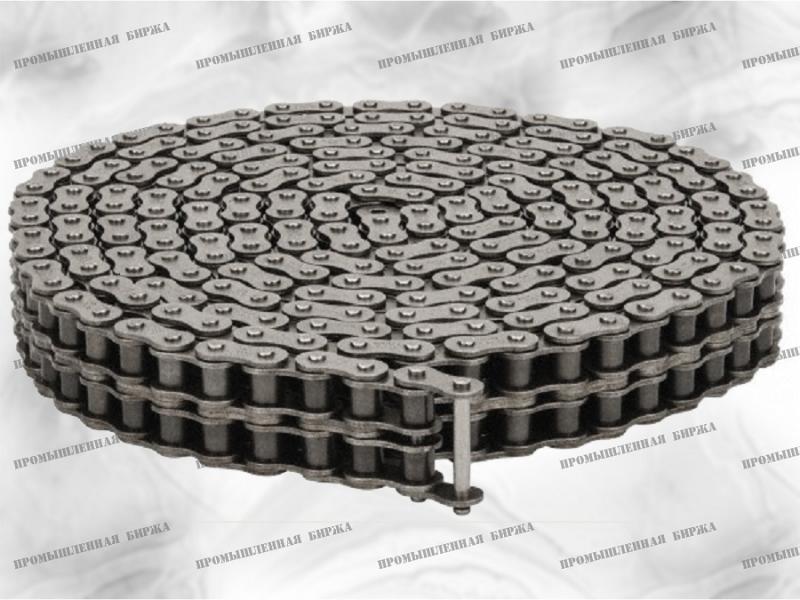

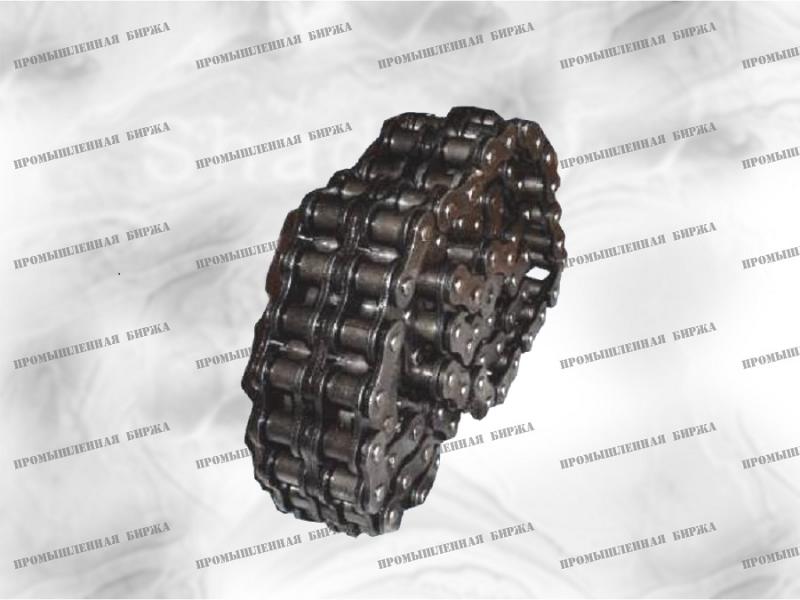

Звено соединительное С2ПР-19,05-6400 предназначено для соединения или удлинения отрезков приводной роликовой двухрядной цепи 2ПР-19,05-6400. По ISO 606 такая цепь обозначается как 12A-2. Замок соединительный С-2ПР-19,05-64 изготовлен из того же металла, что и цепь 2ПР-19,05-64. Конструктивно двурядное соединительное звено представляет из себя пластину с двумя жёстко закреплёнными в ней валиками. На эти валики, в процессе соединения цепи, одеваются ещё три пластины. Последняя закрепляется пружиной или штифтами. Купить возможно любой вариант исполнения.

Пример условного обозначения при заказе.

По ГОСТ 13568-75.

Звено соединительное С2ПР-19,05-6400, где:

• С2ПР – соединительное звено приводной двухрядной роликовой цепи;
• 19,05 – шаг соединяемой цепи, мм;
• 6400 – усилие на разрыв, кгс.

По ГОСТ 13568-97.

Звено соединительное С2ПР-19,05-64, где:

• 64 – разрывное усилие, кН.

Для подробного ознакомления, в нашем каталоге приведён ГОСТ 13568-97.
