Поворотное устройство горизонтального транспортера ТСН-160 А/Б.

Поворотное устройство горизонтального ТСН-160
5500 руб.
Сравнить
Позвонить

Купить поворотное устройство горизонтального транспортера ТСН-160 А/Б. Цена устройства ТСН.160.40.00.00.

Поворотное устройство горизонтального транспортера ТСН-160. Назначение и конструкция.

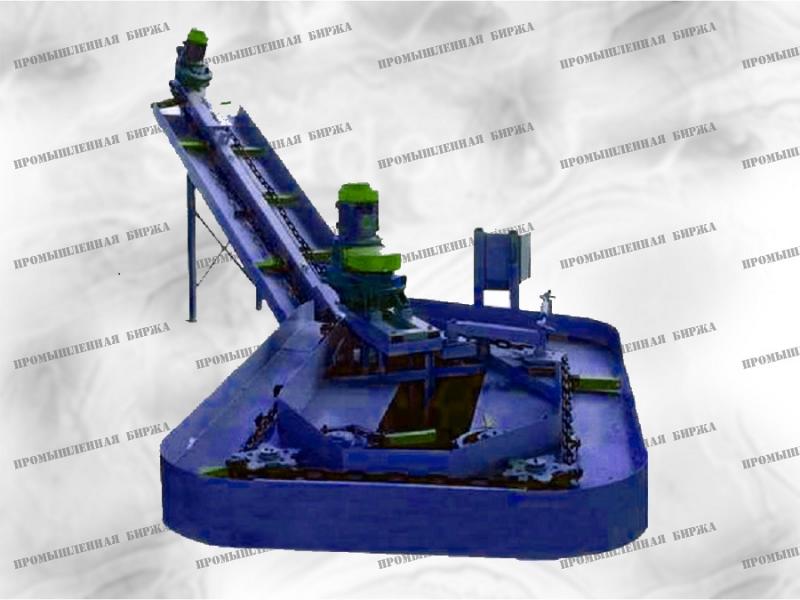

Поворотное устройство горизонтальной части скребкового транспортера навозоудаления ТСН-160 предназначено для изменения контура движения цепи, являющейся основным несущим элементом механизма. На один транспортёр идёт два поворотных устройства, и монтируются они в углах убираемого периметра.

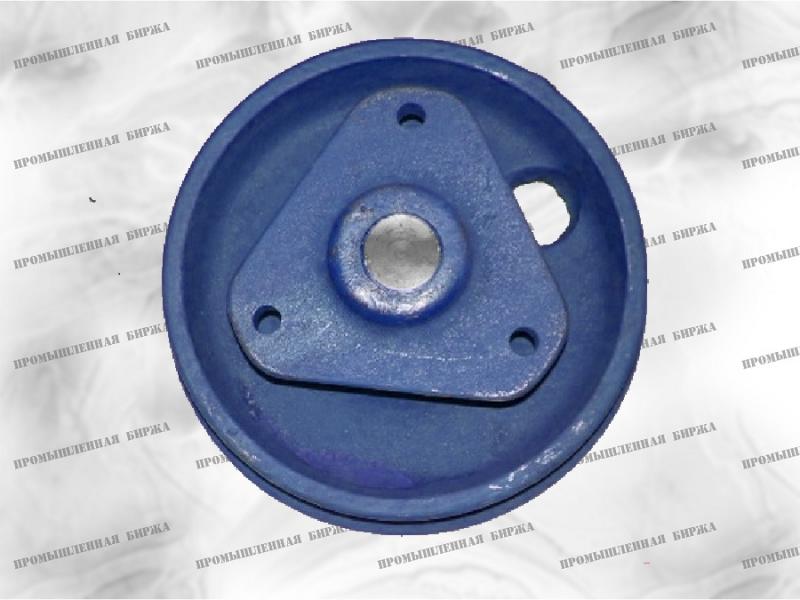

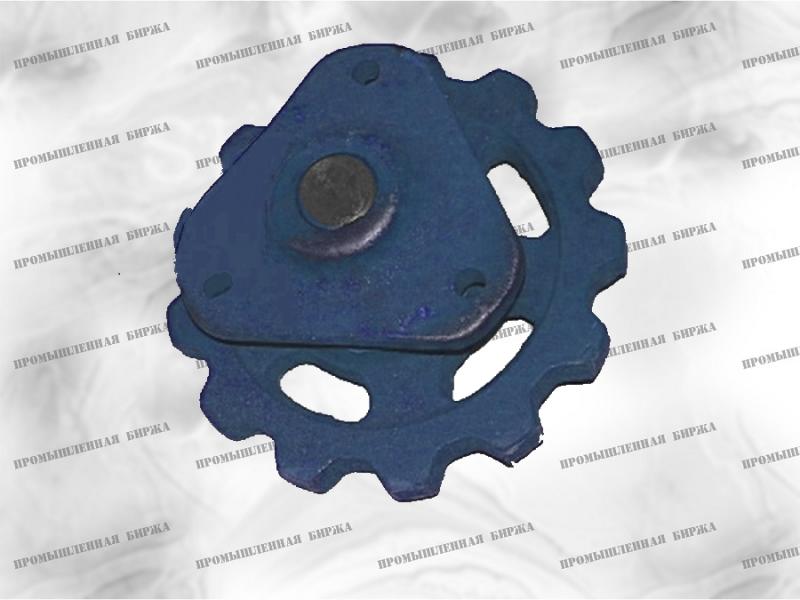

Конструкция поворотного устройства горизонтального транспортера ТСН-160 А/Б допускает два исполнения – в виде ролика и в виде двойной пятилучевой звёздочки. Вариант исполнения не влияет на функциональность конвейера.

Независимо от формы (ролик или звезда), основная сборочная единица поворотного устройства установлена на валу с применением подшипников, что обеспечивает свободное вращение. Для удержания смазки и зашиты от попадания грязи, посадочные места подшипников защищены манжетой.

Более детально состав поворотного устройства ТСН.160.40.00.00 представлен на схеме ниже.

Состав поворотного устройства горизонтального навозоуборочного транспортера ТСН-160
Наименование Обозначение Количество
1 Метизы Болт М8х20 и гровер 8.65Г 6
2 Шайба ТСН-00.427 2
3 Метизы Болт М16х35, гровер 16.65Г, гайка М16 6
4 Кронштейн ТСН.160.30.20.00 1
5 Втулка ТСН.160.30.00.01 1
6 Крышка ТСН.00.161-05 1
7 Прокладка ТСН-015 2
8 Манжета 1.50х70-1 ГОСТ 8752-79 2
9 Ролик ТСН.160.01.130.10.00 1
10 Втулка ТСН.01.120.08А 1
11 Подшипник 308 ГОСТ 8338-75 2
12 Шайба ТСН-00.420 1
13 Кронштейн ТСН.160.30.10.00 1
14 Вал ТСН.01.150.02А 1
15 Очиститель ТСН-160.30.30.00 1

Как купить поворотное устройство. От чего зависит цена.

В каталоге указана цена поворотного устройства горизонтальной части скребкового навозоуборочного транспортёра ТСН-160, которая представлена производителем запасных частей для оборудования навозоудаления. Вы можете приехать и ознакомиться с нашим производством, а чтобы купить комплектующие запчасти или уточнить технические вопросы, достаточно связаться с нашими специалистами по указанным телефонам.

 8(4912)28-52-80, 8(4912)28-51-14, 8(915)611-65-57 или по электронной почте seliger62@yandex.ru



Схема и размеры для бетонирования поворотного устройства горизонтального транмпортера ТСН-150

Схема бетонирования поворотного устройства горизонтального транспортера навозоудаления ТСН-160 А/Б

Основные элементы:

  1. Поворотная звёздочка;
  2. Чистик.
