Асинхронный электродвигатель 132 кВт 1500 об/мин АИР280M4.

Электродвигатель 132 кВт х 1500 об/мин (АИР280M4)
156 658 — 164 491 ₽

Купить асинхронный трёхфазный электродвигатель 132 кВт 1500 об/мин. Цена мотора АИР280M4.

Электродвигатель 132 кВт 1500 об/мин (АИР280М4). Конструкция.

Электродвигатель АИР 280М4 является общепромышленным механизмом, предназначенным для питания от электрической трёхфазной сети 380 вольт. Мотор обладает номинальной мощностью 132 кВт. Четырёх полюсная конструкция статорной обмотки создаёт синхронную частоту магнитного поля, равную 1500 об/мин, но асинхронный принцип работы обеспечивает вращение короткозамкнутого ротора с меньшей частотой.

Щиты подшипников и станина электродвигателя АИР 280 M4 изготавливаются из чугуна. Охлаждение при работе – комбинированное, то есть за счёт вентилятора на валу и рёбер на корпусе. Станина имеет среднюю длину, что маркируется буквой М.

Условия эксплуатации двигателя.

Стандартное исполнение асинхронного мотора АИР 280 М4 допускает следующие условия эксплуатации:

  • допускаемые перепады трёхфазного напряжения не более 5%;
  • работа при допускаемой высоте над уровнем моря до 1000 метров;
  • эксплуатация при температуре внешней среды от -40 до +40С;
  • максимальная влажность воздуха при эксплуатации – до 98%;
  • отсутствие механического, химического или какого-либо другого воздействия на корпус и детали изоляции;

Для всех других условий эксплуатации необходимо купить электродвигатель 132 кВт 1500 об/мин с профильной степенью защиты. Цена будет отличаться от стоимости в каталоге.

Конструктивные исполнения и способ монтажа.

Унифицированное применение электродвигателя АИР 280 M4 подразумевает обязательное наличие следующих конструктивных исполнений по способу монтажа:

  • 1081 – исполнение на лапах, является самым распространённым способом монтажа;
  • 2081 – комбинированный монтаж возможен как на фланце, так и на лапах станины;
  • 3081 – фланцевое монтажное исполнение, при котором лапы на корпусе не изготавливаются.

Применение электродвигателя в производстве.

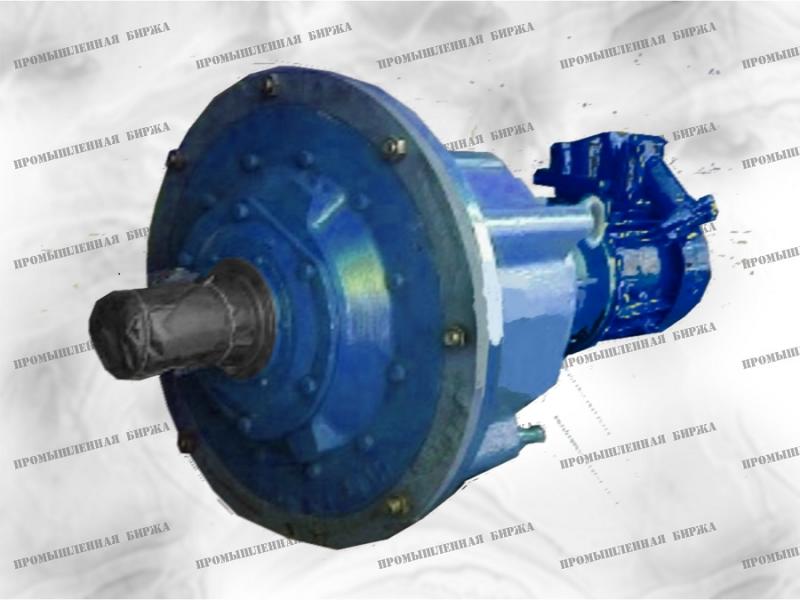

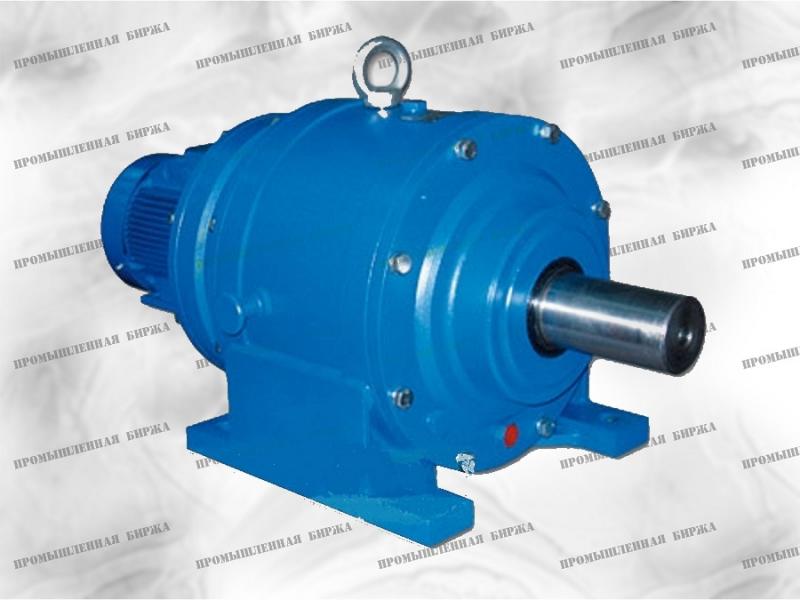

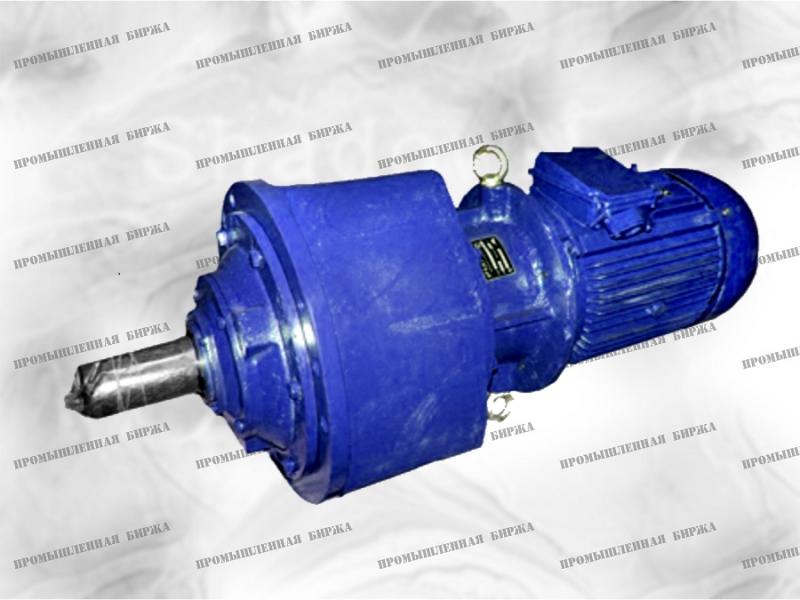

Наше предприятие применяет асинхронный трёхфазный электродвигатель АИР280М4 при производстве некоторого оборудования, представленного ниже.

Технические характеристики двигателя АИР280М4

Название параметра Значение Примечание
При номинальной нагрузке КПД % 95
cos 0,89
Tп/Tном 2,1 отношение пускового момента к номинальному
Tмакс/Tном 2,2 отношение максимального крутящего момента к номинальному
Iп/Iном 6,9 отношение пускового тока к номинальному
Мощность, кВт 132
Номинальная частота вращения, об/мин 1500
Iстат, А 235/135 ток статора (Ампер)
Uном, В 380В, 660В номинальное напряжение питания (Вольт)
Вес, кг 980

Размеры электродвигателя АИР280M4 (132 кВт 1500 об/мин)

Габаритные, присоединительные и установочные размеры асинхронного трёхфазного электродвигателя 132 кВт 1500 об/мин АИР 280 М4
Габаритные размеры Установочные и присоединительные размеры, мм
l30 l33 h31 d30 b10 l10 l31 d1 d2 l1 l2 b1 b2 h5 h6 h1 h2 h h10 d10 d20 d25 d24 l20 d22 l21
L LC HD AC A B C D E ЕА F GA GD GF H K M N P T S LA
1110 1260 660 620 457 419 190 80 65 170 140 22 18 85 69 14 11 280 30 24 600 550 660 6 24 22
