Асинхронный электродвигатель 30 кВт 1500 об/мин АИР180M4.

Электродвигатель 30,0 кВт х 1500 об/мин (АИР180M4)
43593 - 45773 руб.
Сравнить
Позвонить

Купить асинхронный трёхфазный электродвигатель 30 кВт 1500 об/мин. Цена мотора АИР 180M4.

Электродвигатель 30 кВт 1500 об/мин АИР180M4. Конструкция.

Асинхронный электрический двигатель с высотой оси ротора 180 мм и четырьмя парами полюсов обмотки имеет мощность 30 кВт и номинальную частоту вращения 1500 об/мин. Номинальная частота электродвигателя АИР180 М4 соответствует синхронной частоте вращения магнитного поля, создаваемой обмоткой с трёхфазным питанием. Конструкция мотора подразумевает его унифицированные размеры, позволяющие эксплуатировать механизм в составе большей части оборудования общего машиностроения. Независимо от материала корпуса – чугун или алюминий, подшипниковые щиты изготавливаются только чугунными. Станина корпуса имеет среднюю длину. Ротор – короткозамкнутый, на одном из его концов устанавливается вентилирующая крыльчатка. Охлаждение двигателя происходит при любом направлении вращения вала.

Условия эксплуатации электродвигателя.

Электродвигатель АИР180M4 стандартного исполнения эксплуатируется при следующих условиях:

  • Диапазон рабочих температур от -40С до +40С.
  • При климатических условиях У1 и У2 допускается относительная влажность воздуха до 98% при средней температуре +25С;
  • Запылённость, в зависимости от класса защиты, от 2 до 10 мг/м.куб;
  • Двигатель не предназначен для эксплуатации во взрывоопасной, агрессивной или токопроводящей среде. Для этих целей вам потребуется купить взрывозащищённый мотор или химически стойкого исполнения.

Конструктивные исполнения, способы монтажа.

Приведём лишь некоторые, наиболее распространённые и применяемые в нашем производстве конструктивные исполнения электродвигателя 30 кВт 1500 об/мин:

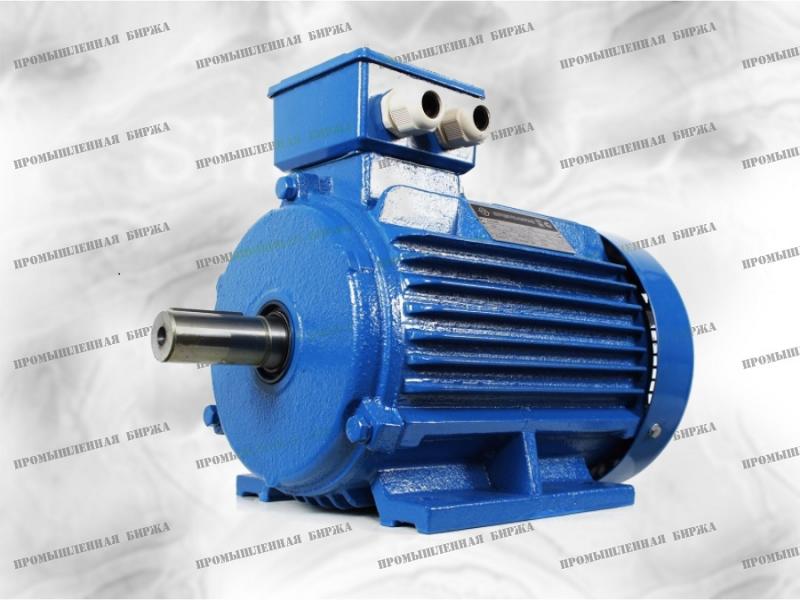

  • 1081 – станина двигателя имеет монтажные лапы;

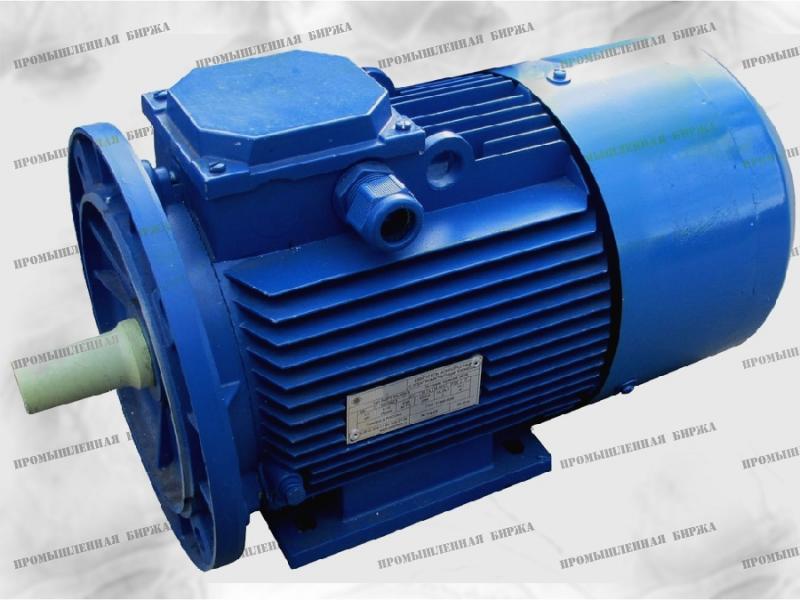

  • 2081 – комбинированная конструкция, в дополнение к лапам станины один из подшипниковых щитов совмещён с крепёжным фланцем;

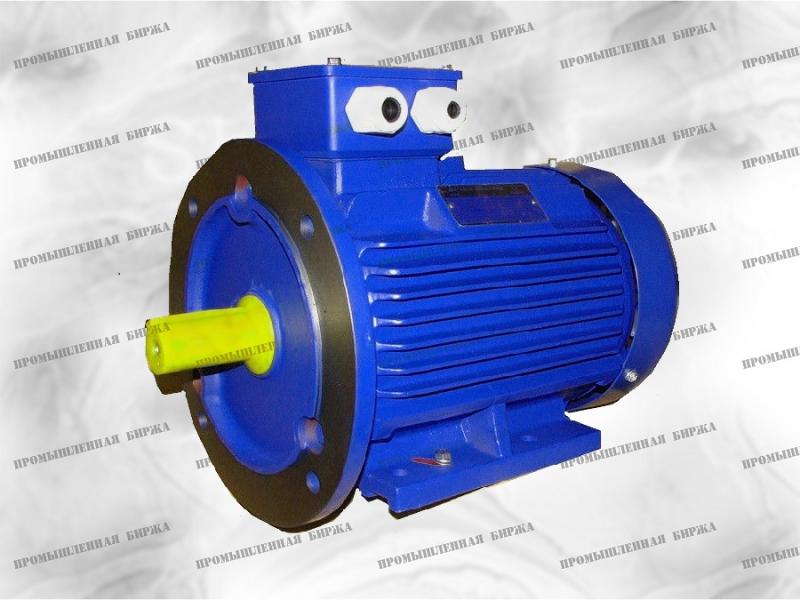

  • 3081 – лапы отсутствуют, мотор монтируется на фланце обычного диаметра (существует ещё фланец уменьшенного размера).

Цена электромоторов, предназначенных для фланцевого или комбинированного монтажа, не сколько выше изделий, имеющих исполнение на лапах.

Применение электродвигателя АИР 180 М4.

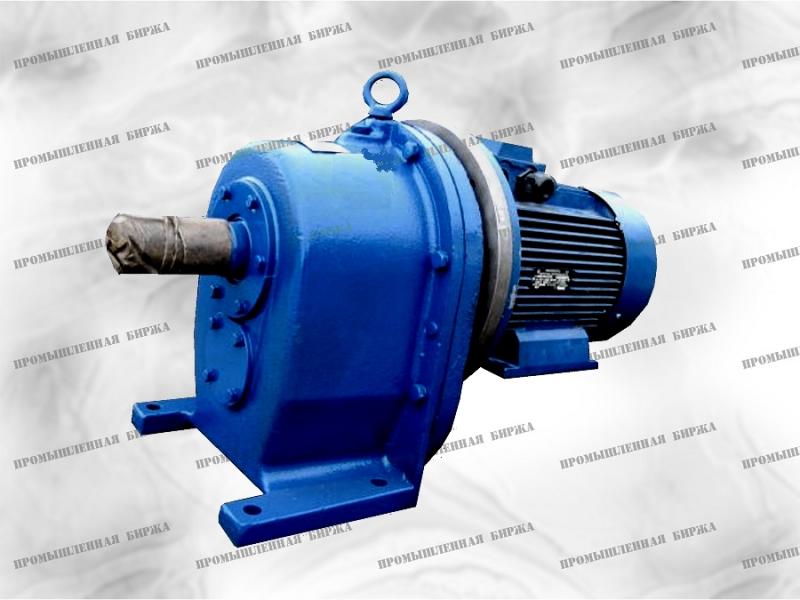

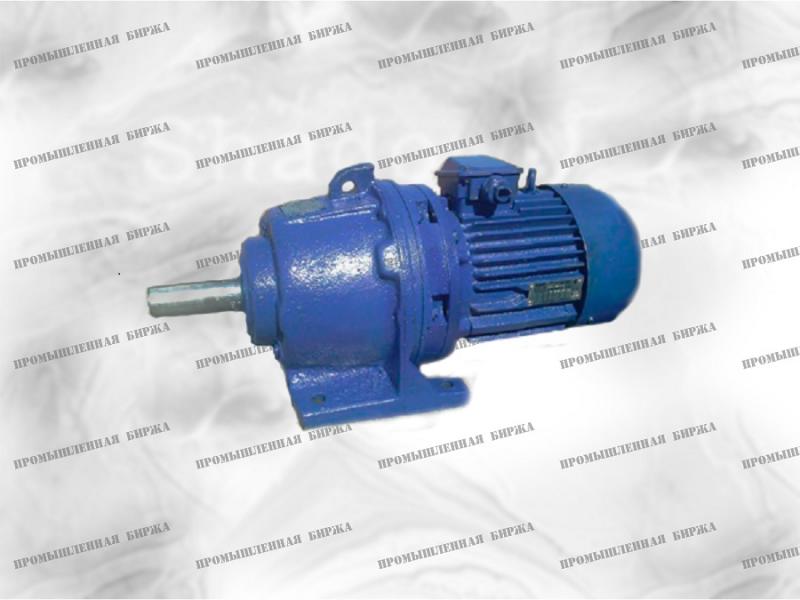

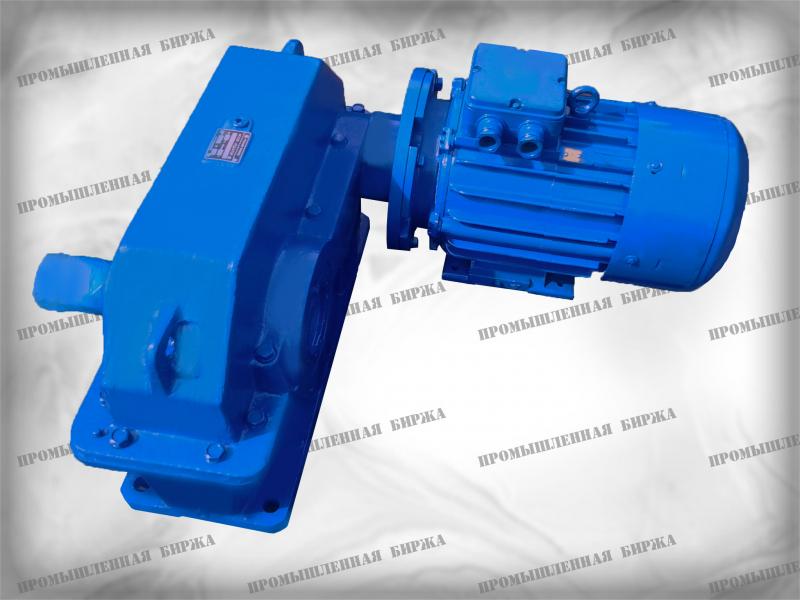

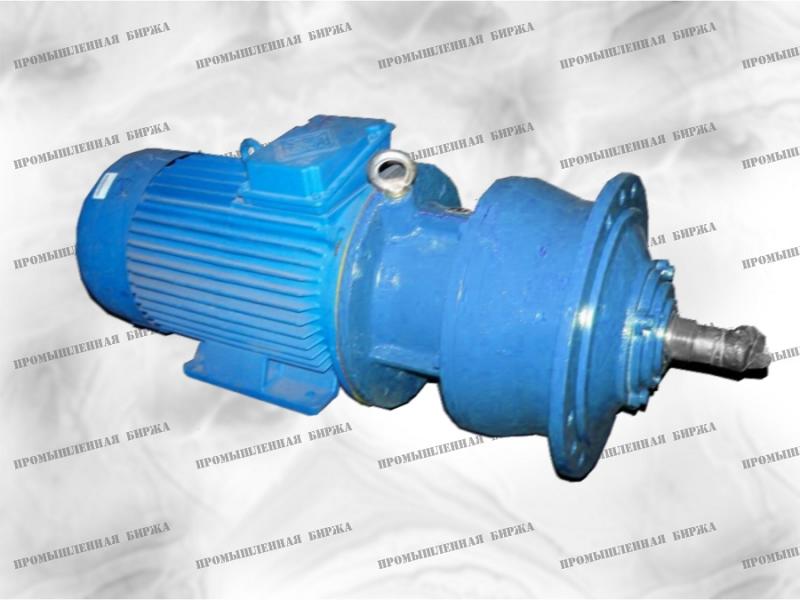

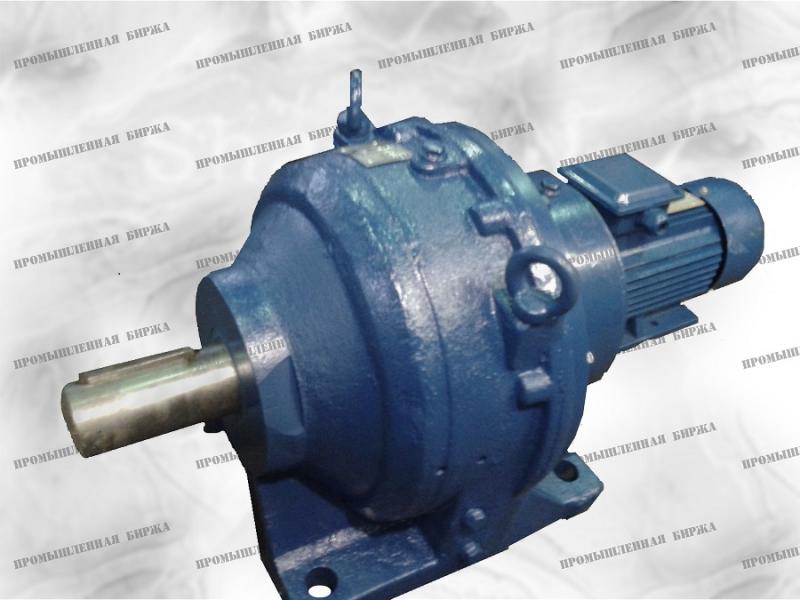

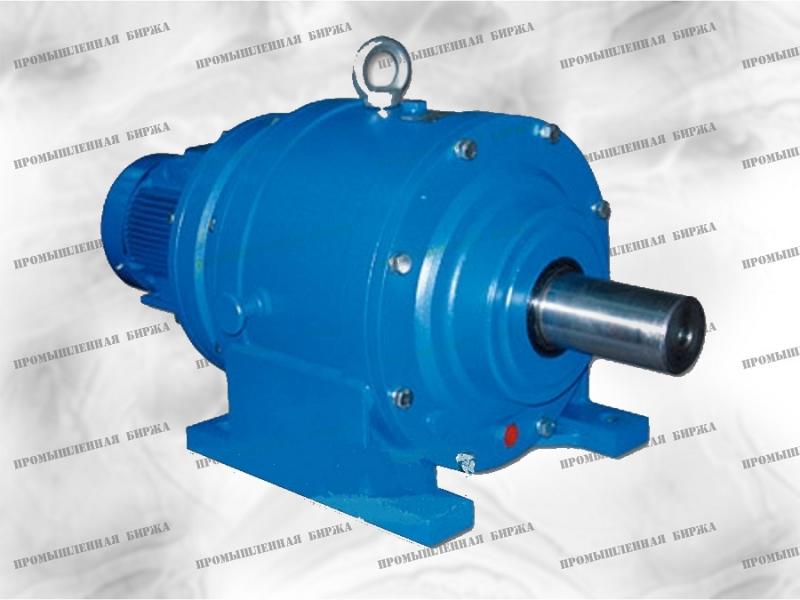

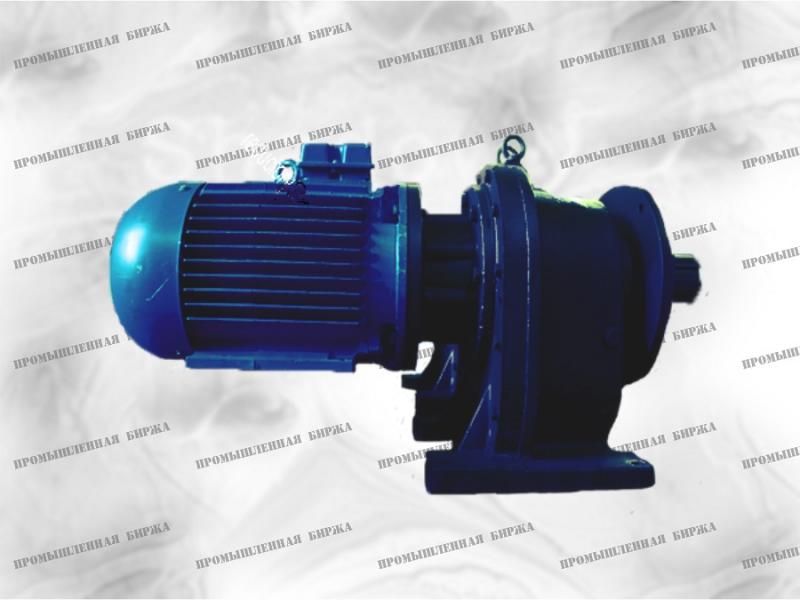

Оборудование, производимое нашей организацией, является частью унифицированных механизмов общего машиностроения и по этой причине при сборке некоторых  моделей, приведённых ниже, применяется асинхронный трёхфазный четырёхполюсный электродвигатель 30 кВт 1500 об/мин (АИР-180M4).

Читайте также

Технические характеристики электродвигателя АИР 180M4 (30 кВт 1500 об/мин)

Название параметра Значение Примечание
При номинальной нагрузке КПД % 91
cos 0,86
Tп/Tном 2,2 отношение пускового момента к номинальному
Tмакс/Tном 2,3 отношение максимального крутящего момента к номинальному
Iп/Iном 7,2 отношение пускового тока к номинальному
Мощность, кВт  30
Iстат, А 56/32 ток статора (Ампер)
Uном, В 380В, 660В номинальное напряжение питания (Вольт)
Вес, кг 205



Габаритные, присоединительные и установочные размеры двигателя АИР-180М4

Габаритные, присоединительные и установочные размеры двигателя АИР180М4
l30 h31 d24 l1 l10 l31 d1 d10 d20 d22 d25 b1 b10 h1 h5 h10 h
680 440 400 110 241 121 55 15 350 19 300 16 279 180 10 59 20 180
