Подшипник 7304. Применение.

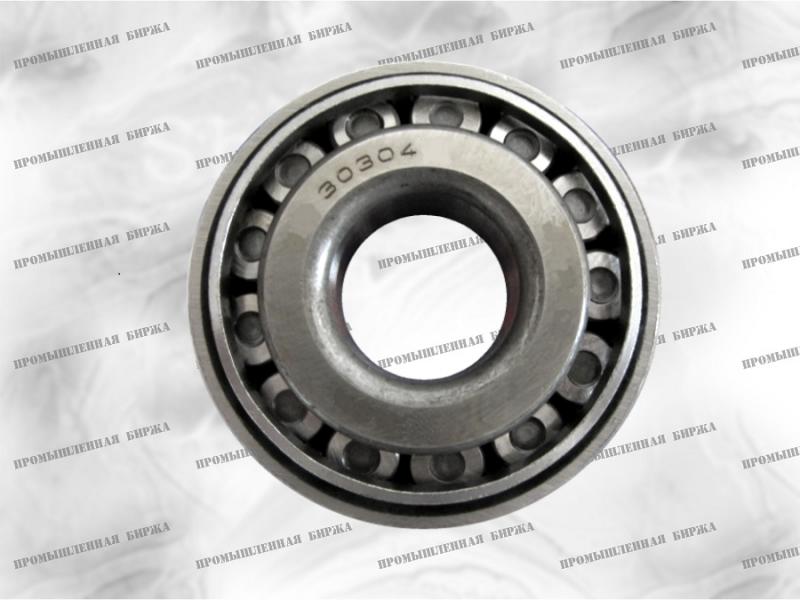

Подшипник 7304 называется коническим из-за геометрической формы роликовых тел качения, изготовленных в виде конусов. Плоскости обойм, по которым катаются ролики, так же имеют коническую форму, что позволяет опоре воспринимать как радиальную, так и осевую нагрузку, чем и объясняется её название – радиально-упорная опора качения. Конструктивная особенность , характерная для большинства конических подшипников, - отсутствие заложенных зазоров. Требуемые значения зазоров выставляются в процессе установки и эксплуатации. В международных справочниках и каталогах изделие с аналогичным описанием обозначается как подшипник 30304.
Подшипник 7304 применяется во многих узлах, работающих с комбинированной нагрузкой. В приводной технике к этой категории относятся практически все механизмы с косозубой передачей. Из конкретных примеров – цилиндрический двухступенчатый соосный мотор-редуктор 4МЦ2С-80, в котором данный подшипник устанавливается на промежуточный вал-шестерню.
Подшипник 7304. Размеры.
 |
| Размеры номинальные, мм |
Угол, град |
Вес,кг |
| Диаметр отверстия внутреннего кольца |
Внешний диаметр наружного кольца |
Монтажная высота |
Ширина внутреннего кольца |
Ширина наружного кольца |
Фаска |
| d |
D |
T |
C |
B |
r |
α |
| 20 |
52 |
16,25 |
16 |
13 |
2,0 |
14 |
0,165 |
Технические характеристики подшипника
| Конструкция |
Роликовый конический однорядный (радиально-упорный) |
| Основная нагрузка |
Радиальная и осевая только в одну сторону |
| Дополнительная нагрузка |
Радиальная при работе в паре. Только осевая не рекомендуется. |
| Статическая грузоподъемность, кН |
17 |
| Динамическая грузоподъемность, кН |
26 |
| Предельная частота вращения, при пластичном смазочном материале, об/мин |
8000 |
| Предельная частота вращения, при жидком смазочном материале, об/мин |
11000 |
| Количество роликов в подшипнике, шт |
13 |
| Материал тел качения |
Сталь ШХ15 |
| Размеры ролика, мм |
 |
d |
7,49 |
| D |
8,22 |
| L |
10,45 |
| Допускаемая величина перекоса, минут |
2 |
Как купить подшипник 7304. От чего зависит цена.
Цена роликового конического однорядного радиально-упорного подшипника 7304 на практике зависит от его точности, грузоподъёмности и производителя. Если излишняя точность не всегда требуется, то купить подшипник с повышенной грузоподъёмностью имеет смысл. Стоимость импортной продукции может отличаться в разы.
Пример обозначения при заказе.
Подшипник 6-7304А
Что означает;
- 6 – класс точности;
- 7 – тип (роликовый конический);
- 3 – серия внешних диаметров;
- 04 – обозначение диаметра отверстия во внутреннем кольце (04х5=20 мм);
- А - увеличенная грузоподъёмность.
Модификации, аналоги и производители подшипника 7304
| Производитель |
Модификация |
Масса, кг |
Аналог |
Поставщик |
| ОАО "Самарский подшипниковый завод" (ГПЗ-9) |
7304А |
0,165 |
30304 |
SKF |
| ОАО "Волжский подшипниковый завод" (ГПЗ-15) Волжск |
6-7304А |
0,165 |
30304/CLN |
SKF |
| 8-7304А |
0,165 |
|
|
| 7304А |
0,165 |
30304E |
SKF |
| 7304А |
0,165 |
30304 |
SKF |
| ОАО "Гниваньский подшипниковый завод" (ГПЗ-17) |
7304А |
0,165 |
30304 |
SKF |
| Ташкентский подшипниковый завод-33 |
7304 |
0,165 |
30304 |
SKF |
| ООО "ГПЗ-34" |
7304 |
0,17 |
30304 |
|
| Алма-Атинский РПЗ |
6-7304А |
0,165 |
30304/CLN |
SKF |
| 7304 |
0,165 |
30304 |
SKF |
| ОАО "Кузнецкий роликовый завод" |
7304 |
0,165 |
30304 |
SKF |
| ООО "Волгоград-РПЗ" |
7304 |
0,165 |
30304 |
SKF |
| ОАО "Краснодарский ремонтный подшипниковый завод" |
7304 |
0,165 |
30304 |
SKF |
| ОАО "Казанский подшипниковый завод" |
7304 |
0,165 |
30304 |
SKF |
| BBC |
7304 |
0,17 |
30304 |
|
| CRAFT |
7304 |
|
30304 |
|
| ЕПК |
7304А |
|
|
|
