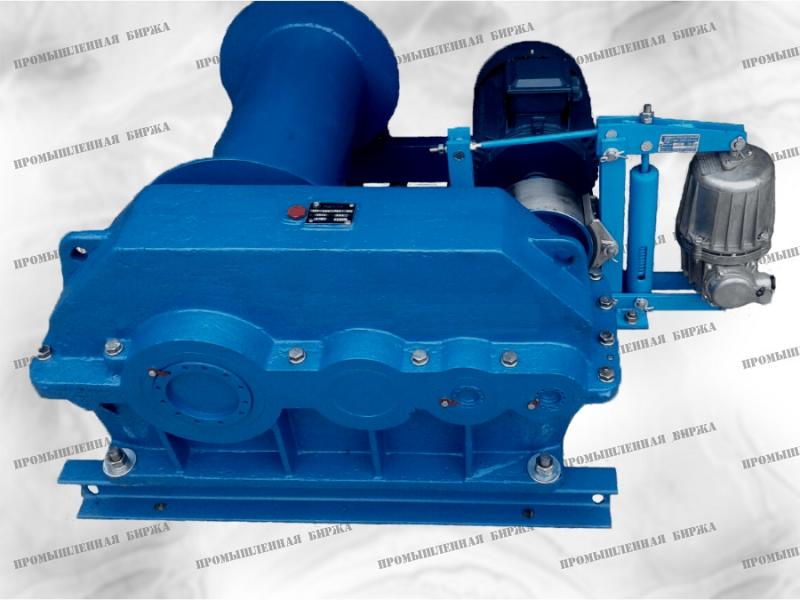

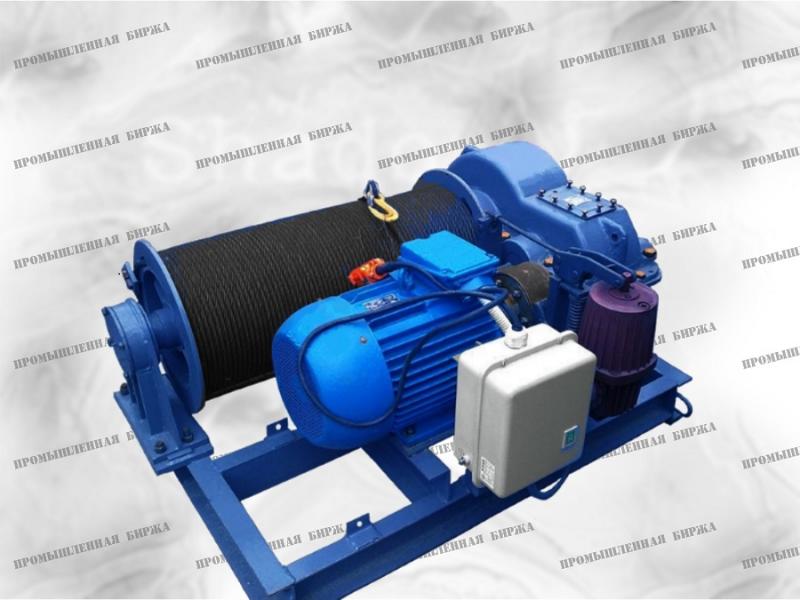

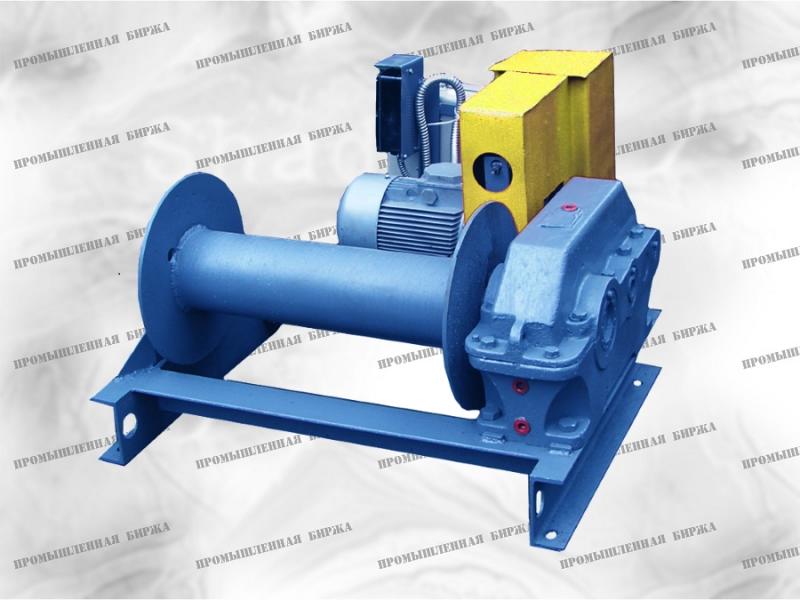

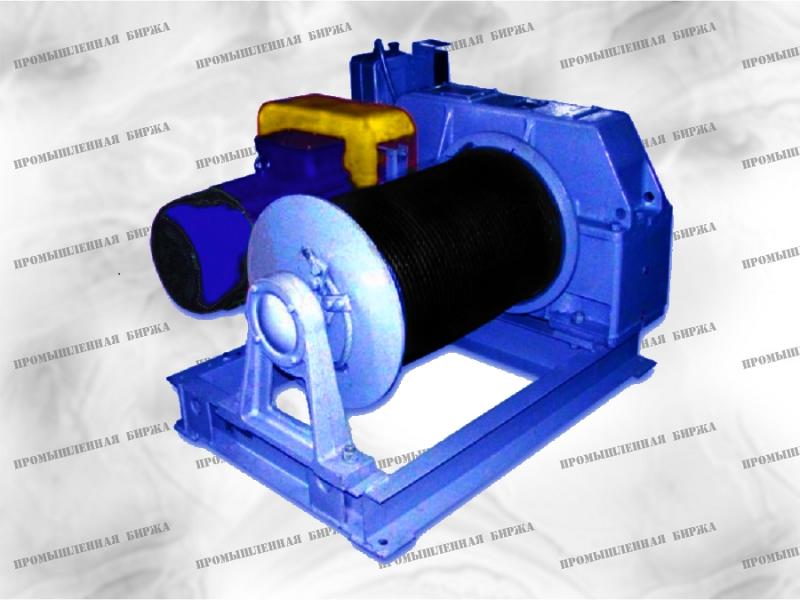

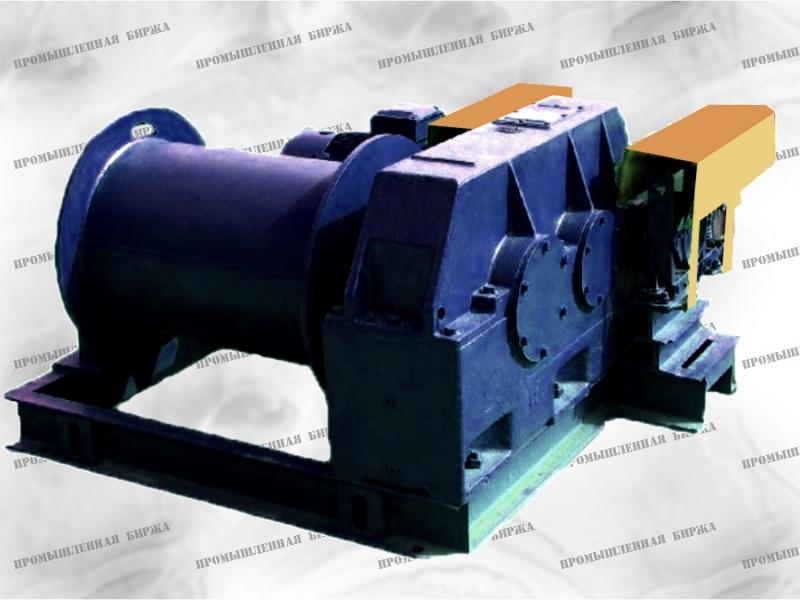

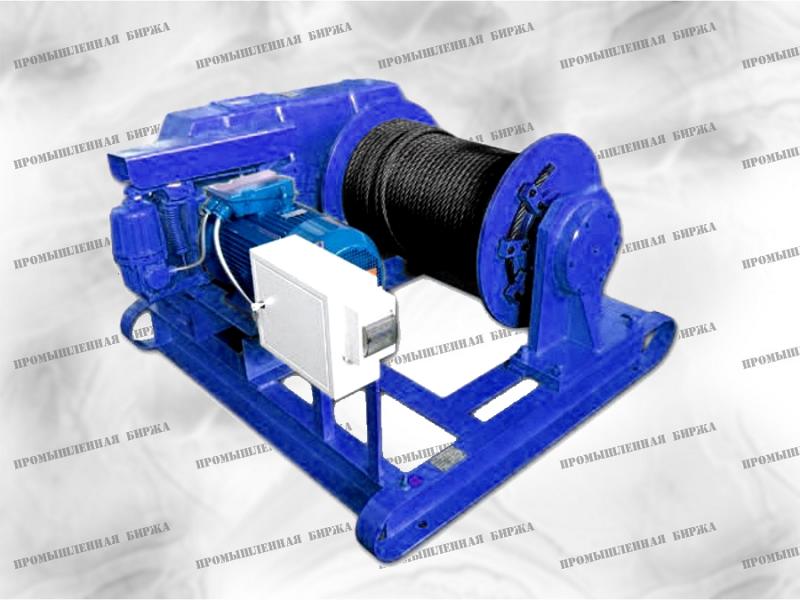

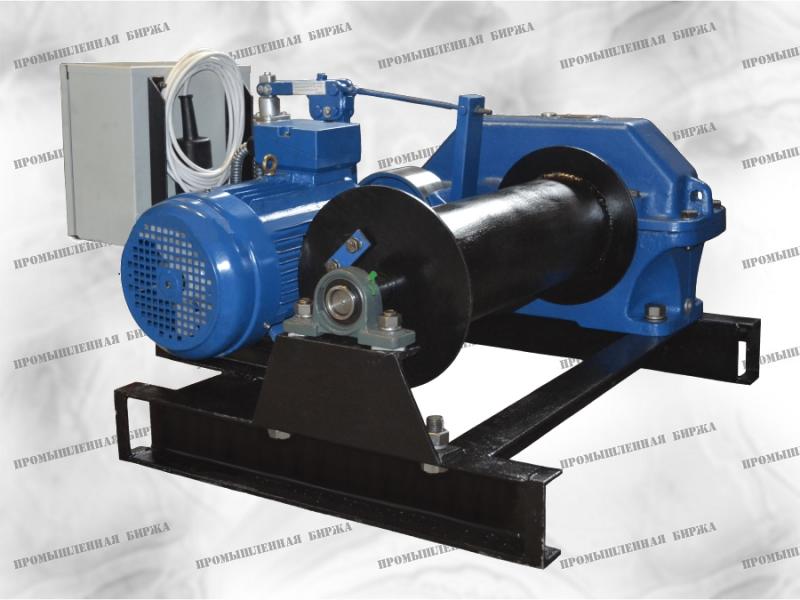

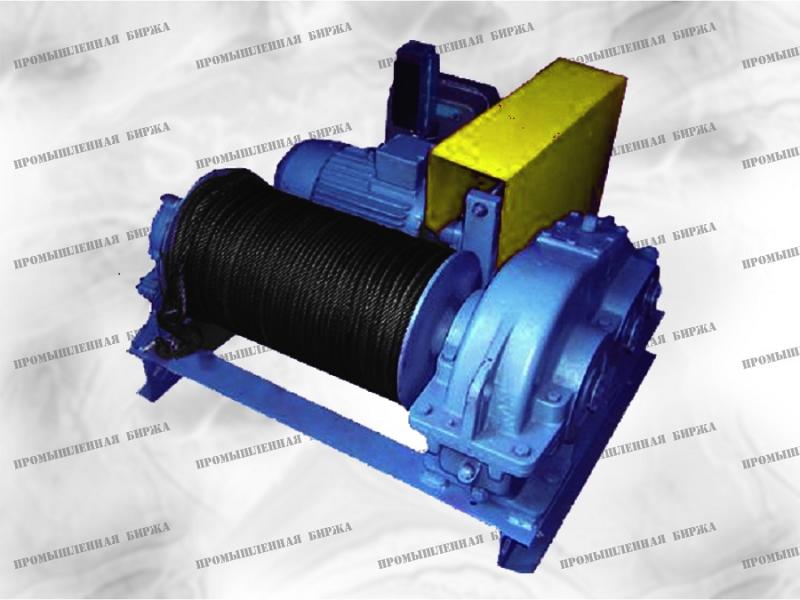

Лебедка электрическая ЛЭЦ-3-100 с длинным барабаном.

Лебедка электрическая ЛЭЦ-3-100 с длинным барабаном. Конструкция и назначение.

Электрическая лебедка ЛЭЦ-3-100 с длинным барабаном предназначена для горизонтального и вертикального перемещения грузов в качестве самостоятельного механизма или в составе грузоподъёмных кранов. Допустимая нагрузка на барабан – 3 тс (3000 кгс).

Как следует из маркировки, в качестве привода в лебёдке ЛЭЦ-3-100 применяется цилиндрический редуктор, в данном случае – двухступенчатый редуктор РМ-650 с передаточным отношением 50. Помимо него в состав механизма входят:

1. Сварная рама.
2. Электрический двигатель 22 кВт 1500 об/мин.
3. Муфта с тормозным шкивом.
4. Колодочный тормоз ТКГ-200, укомплектованный толкателем ТЭ-50.
5. Цилиндрический двухступенчатый редуктор РМ 650.
6. Барабан.
7. Прижимной ролик.
8. Выносная подшипниковая опора барабана.

Управление лебёдкой осуществляется с кнопочного поста, который может располагаться как на раме, так и быть удалённым.

Технические характеристики и размеры электрической лебедки ЛЭЦ-3-100 с длинным барабаном

Наименование показателей	Значение
Тяговое усилие, кН, (тс)	30 (3)
Скорость навивки каната на 1-м слое, м/с	0,6
Диаметр барабана, мм	365
Канатоёмкость барабана, м	100
Диаметр каната, мм ГОСТ 2688 - 80	19,5
Тип редуктора	РМ-650-50-22
Тормоз	ТКГ-200 (ТЭ-30)
Тип электродвигателя	АИР 180 S4
	(P=22 кВт; n=1500 об/мин)
Габаритные размеры, мм	1780 x 1587 x 867
Масса лебедки без каната, кг	1670

Как купить лебёдку. От чего зависит цена.

В каталоге представлено стандартное исполнение электрической лебедки ЛЭЦ-3-100, укомплектованной длинным барабаном, но купить механизм возможно и с конструктивными изменениями, внесёнными по согласованию с заказчиком. Цена изделия, адаптированного под определённые условия эксплуатации, оговаривается индивидуально.
