Редуктор ЦТНД-500

Редуктор ЦТНД-500
250000 руб.
Заказать
Сравнить
Позвонить

Редукторы трехступенчатые горизонтальные цилиндрические ЦТНД-500 с зацеплением Новикова успешно используют для рабочих механизмов, особенно угольной, автомобильной, строительной промышленностей (например, элеваторных механизмов, приводов конвейеров).

Изготовлением из новых сплавов увеличили втрое срок службы, снизили шумность работы. Наличие зацепления Новикова придает хороший КПД, способность к продолжительной работе при высоких нагрузках.

У редукторов ЦТНД-500 не одна линия зацепления - идеальный вариант для конвейеров, питателей, тихоходных машин, пластинчатых транспортеров, цементных печей.

Редуктор может применяться при следующих условиях:

  • частота вращения входного вала не более 1500 об/мин;
  • вращение валов в любую сторону;
  • нагрузка знакопеременная;
  • климатическое исполнение У, Т(для категорий размещения 1-3) и УХЛ и О (для категорий размещения 4) по ГОСТ 15150-69.

Схемы сборки редуктора ЦТНД-500

Схемы сборки редуктора ЦТНД-500

Условное обозначение цилиндрического редуктора ЦТНД-500 при заказе:

Редуктор ЦТНД-500 -125-12-У1

  1. ЦТНД - тип редуктора,
  2. 500 -  межосевое расстояние мм,
  3. 125 -  номинальное передаточное число,
  4. 12 - вариант сборки
  5. У1 - климатическое исполнение
Читайте также

Технические характеристики ЦТНД-500

наименование технических характеристик ЦТНД-500
передаточные числа 63; 80; 100; 125; 160
допускаемая радиальная консольная нагрузка, на тихоходном валу, Н 42200
номинальный крутящий момент на тихоходном валу, Нм 28500
КПД 0,96
масса кг 1448

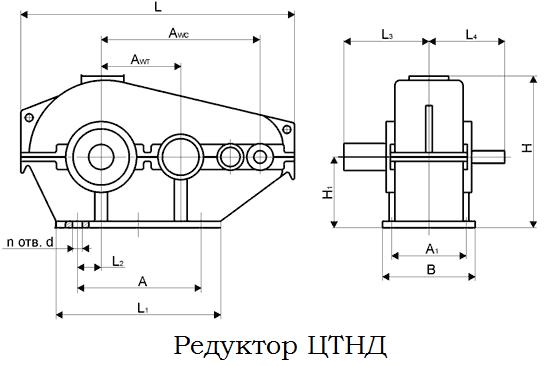

Габаритные и присоединительные размеры редуктора ЦТНД-500

Габаритные и присоединительные размеры редуктора ЦТНД-500
тип редуктора Awt A A A1 B H H1 L L1 L2 L3 L4 d n
ЦТНД-500 500 1015 915 400 490 985 500 1720 1080 215 340 517 33 8

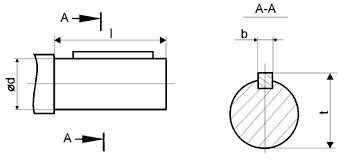

Размеры входного/выходного цилиндрических валов

Размеры цилиндрических входных и выходных валов
тип редуктора входной вал выходной вал
d I b t d I b t
ЦТНД-500 50k6 82 14 53,5 160m6 240 40 169

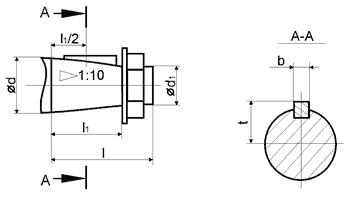

Размеры входного/выходного конических валов

Размеры конических входных и выходных валов редуктора
тип редуктора быстроходный вал тихоходный вал
d d1 I I1 b t d d1 I I1 b t
ЦТНД-500 55 M36x3 110 82 14 29 180 M140x4 300 240 40 93
