Редуктор РМ-850.

Редуктор РМ-850
121000 - 134000 руб.
Заказать
Сравнить
Позвонить

Купить редуктор РМ-850 по конкурентной цене.

Редуктор РМ 850.

Редуктор РМ-850 цилиндрический двухступенчатый горизонтальный общемашиностроительного применения предназначен для увеличения крутящего момента и уменьшения частоты вращения.

Условия применения редукторов:

  • нагрузка постоянная и переменная, одного направления и реверсивная;
  • работа длительная или с периодическими остановками, вращение валов в любую сторону;
  • частота вращения входного вала не должна превышать 1500 об/мин.;
  • температура внешней среды от минус 40C до плюс 50С;
  • повышенная запыленность, неагрессивная среда;
  • климатические исполнения У, Т ( для категории размещения 1...4 ) по ГОСТ 15150-69.

Что влияет на цену редуктора РМ-850.

Колебание стоимости редуктора РМ-850 может достигать 25-30%. Это получается потому, что на разные варианты сборки редуктора тратится разное количество металла. Допустим на изготовление зубчатой полумуфты уйдёт гораздо больше материалов, соответственно и цена такого редуктора будет выше.

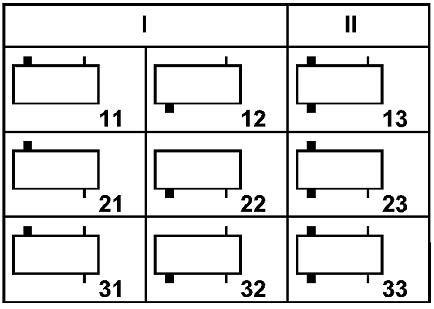

Варианты сборки редуктора РМ-850

РИС1.
Варианты сборки редуктора РМ-850: I - с концоами валовв виде зубчатой муфты, II- с концами под муфты

Пример условного обозначения при заказе

Редуктор РМ-850-40-11 ЦУ2, где:

  • РМ тип редуктора;
  • 850 общее межосевое расстояние;
  • 40 номинальное передаточное число;
  • 11 вариант сборки;
  • Ц - с цилиндрическим выходным валом;
  • У вариант исполнения;
  • 2 категория размещения.

Как купить редуктор РМ-850.

Чтобы купить редуктор РМ 850, необходимы следующие данные из каталога - передаточное число, вариант сборки и форма выходных валов. Также потребуются реквизиты плательщика и адрес доставки груза. В счёте будет указан срок изготовления.

Читайте также

Технические характеристики редуктора РМ850

Частота вращения вх. вала, об/мин  Режим работы  Номинальный крутящий момент , Нм
Передаточное число  номин.  50 40 31,5 22,4 20 16 12,5 10 8
фактич.  48,57 40,17 31,5 23,34 20,49 15,75 12,64 10,35 8,23
600 Особо легкий  65739 65883 62197 62809 62317 58936 57362 56034 55041
ПВ = 15%  34029 33901 36616 34935 35237 36114 34619 33291 31714
ПВ = 25%  29776 29423 31600 30475 30669 31349 30191 29006 27520
ПВ = 40%  25135 24946 27086 25644 26102 26584 25561 24556 23327
ПВ=100%  10131 9403 10032 10220 10114 10784 10768 10877 10877
750 Особо легкий  65584 64987 62999 62437 61339 58184 56356 54716 51895
ПВ = 15%  34029 33773 35312 34489 34193 34910 32203 31115 26904
ПВ = 25%  29389 29168 30898 30029 29756 30296 28017 27028 24113
ПВ = 40%  25058 24818 26082 25570 25318 24076 23830 22941 20444
ПВ=100%  9404 9160 10032 9960 10049 10834 10788 9888 3565
1000 Особо легкий  64965 64092 61695 60207 59707 55676 54343
ПВ = 15%  33875 33005 34609 33003 31713 29042 28500
ПВ = 25%  29234 28784 30095 28766 27602 25280 24756
ПВ = 40%  25058 24562 25581 24529 23491 21518 21013
ПВ=100%  9884 9211 9931 10035 9984 10834 9903
1250 Особо легкий  64223 62941 60190 58869 57945
ПВ = 15%  33039 32238 30577 30683 30695
ПВ = 25%  28956 27939 26724 26759 26780
ПВ = 40%  24501 23641 22872 22834 22708
ПВ=100%  9132 9211 9992 9990 10023
1500 Особо легкий  63418 61405 60190 57234
ПВ = 15%  31864 31214 27487 27651
ПВ = 25%  27842 27121 23875 24083
ПВ = 40%  23511 23027 20264 20515
ПВ=100%  9157 9083 10032 10109
Обозначение РМ-850-50 РМ-850-40 РМ-850-31,5 РМ-850-22,4 РМ-850-20 РМ-850-16 РМ-850-12,5 РМ850-10 Редуктор РМ-850-8

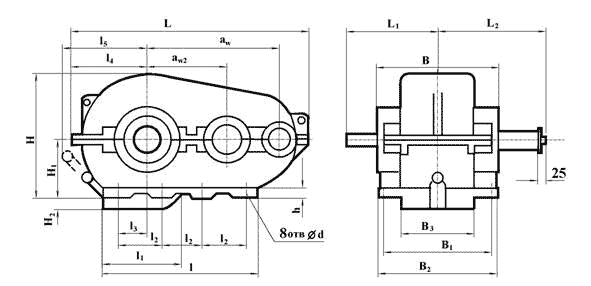

Габаритные и присоединительные размеры РМ850

Габаритные и присоединительные размеры РМ850
aw aw2 L l1 L2 l l1 l2 l3 l4 l5 B B1 B2 B3 H H1 H2 h d Масса, кг
850 500 1632 510 550 1100 610 300 205 546 530 580 520 580 408 875 400 105 35 32 1230

Размеры конического входного и цилиндрического выходного валов редуктора РМ-850

Входной вал редуктора РМ-850 Выходной вал редуктора РМ-850
Тип d d1 d3 d4(не более) l l1 b h t d m6 d1 b l t
РМ-850 90 83,5 М64x4 130 170 130 22 14 9 130 150 32 200 141
