Двухступенчатый редуктор Ц2У-160.

Редуктор 1Ц2У-160
17500 - 19840 руб.
Заказать
Сравнить
Позвонить

Купить цилиндрический двухступенчатый редуктор Ц2У-1600. Цена его модификации 1Ц2У-160

Редуктор Ц2У-160. Назначение и конструкция.

Редуктор Ц2У-160 предназначен для создания стабильного тягового усилия в составе среднего оборудования общего машиностроения. Постоянный крутящий момент привода обеспечивается за счёт применения в его двухступенчатой конструкции цилиндрических шестерен с косозубым зацеплением. В 80-х годах прошлого столетия была произведена коренная модернизация механизма, результатом которой стало начало серийного выпуска улучшенной модификации – редуктора 1Ц2У-160. Основные изменения коснулись модуля зубьев, и, как следствие, их количества.

Валы-шестерни и шестерни редуктора Ц2У-160 расположены в средней горизонтальной линии корпуса, который может быть чугунным или алюминиевым. Для тяжёлых условий работы или при наличии каких-либо вибраций рекомендуется применять редуктор 1Ц2У-160, выполненный в корпусе из серого чугуна СЧ-10 или СЧ-15. При любом материале корпуса допускаемое положение редуктора только горизонтальное.

Все детали, участвующие в зацеплении, изготавливаются из стали 25ХГМ, но, ввиду низкого процента содержания углерода в ней, в процесс производства обязательно включается операция по цементации валов-шестерен и зубчатых колёс.

Более подробные характеристики приведены как в паспорте изделия, так и на соответствующих закладках каталога. Единственное, на что хотелось бы обратить внимание, - на входной вал редуктора нельзя подавать обороты, превышающие 1700 в минуту.

Как купить редуктор Ц2У-160. От чего зависит его цена.

Какой редуктор купить – Ц2У-160 или 1Ц2У-160? Выбор остаётся за клиентом. Мы же рекомендуем приобрести более технологичную модель  - 1Ц2У-160. Цена этих приводов при полной конструктивной взаимозаменяемости не отличается. На стоимость в очень малой степени влияет форма концов валов и вариант сборки. Все исполнения представлены ниже. Те из них, которые имеют в своём обозначении цифру «3» стоят несколько дороже.

Варианты сборки редуктора 1Ц2У160

Как обозначить редуктор при заказе.

Редуктор 1Ц2У-160-31,5-11 КЦ У3

Что означает;

  • 1 – номер модификации редуктора;
  • Ц2У - цилиндрический двухступенчатый;
  • 160 – расстояние от центра промежуточной шестерни до центра тихоходного колеса, мм;
  • 31,5 – суммарное передаточное отношение;
  • 11 – вариант сборки;
  • КЦ – конец входного вала конический, а выходного – цилиндрический;
  • У3 – климатическое исполнение и категория размещения.

Применение редуктора.

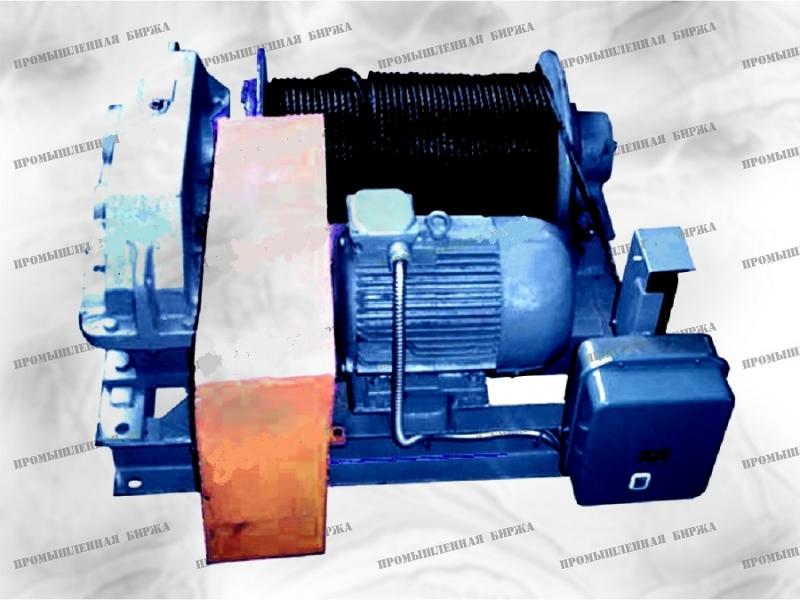

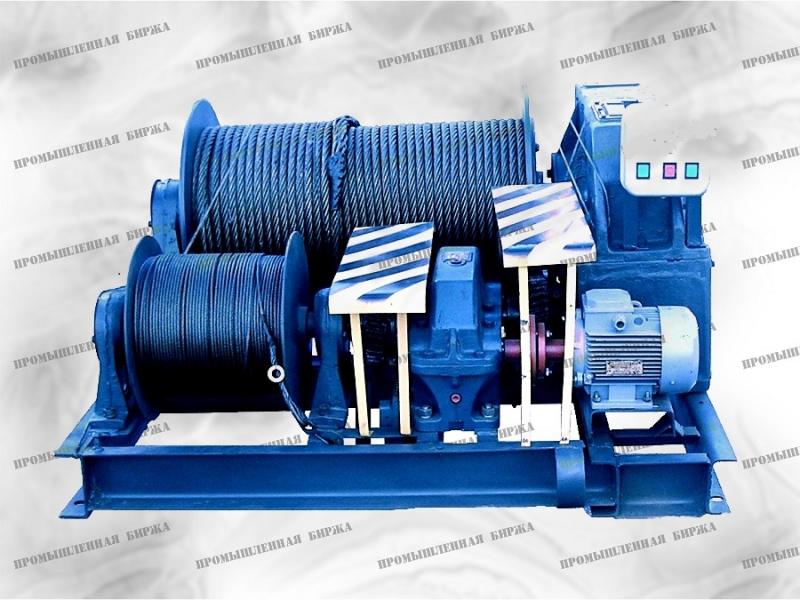

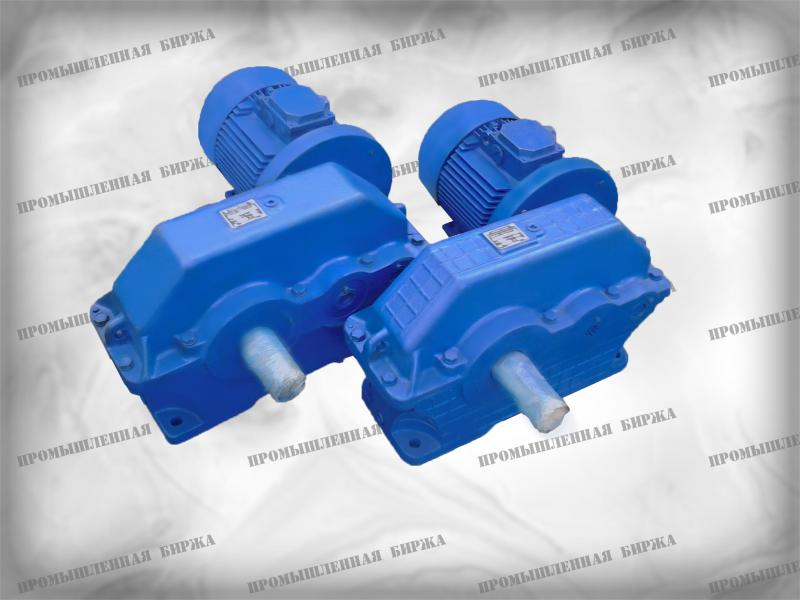

Двухступенчатый редуктор 1Ц2У-160 с успехом применяется в самом разнообразном оборудовании. Многие предприятия закупают партии таких приводов для своих производственных программ. В частности, наша организация сотрудничает с производителем дробильного оборудования. Помимо этого, цилиндрический редуктор Ц2У-160 является сборочным узлом при производстве мотор-редукторов 1МЦ2У-160 и некоторых моделей лебёдок.

Читайте также

Технические характеристики 1Ц2У-160

Наименование показателя Обозначение
Номинальные передаточные числа          Группа 1 10 1Ц2У160-10
20 Ц2У-160-20
31,5 Ц2У160-31,5
40 1Ц2У-160-40
Групп             а         2 8 Ц2У-160-8
12,5 1Ц2У 160-12,5
16 Ц2У160-16
25 Ц2У 160-25
Фактическое передаточное число Группа 1 10,32; 20,64; 32,55; 40,32
Группа 2 8; 12,6; 16,0; 25,2
Номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой Н*м непрерывный (Н) ПВ=100% 1250
Допускаемый крутящий момент на выходном валу при работе на повторно-кратковременных режимах. Н*м тяжелый (Т) ПВ=40% 1600
средний (С) ПВ=25% 2000
легкий (Л) ПВ=15% 2500
Допускаемая радиальная консольная нагрузка. приложенная в середине посадочной части, Н входного вала непрерывный (Н) ПВ=100% 1000
тяжелый (Т) ПВ=40% 1150
средний (С) ПВ=25% 1280
легкий (Л) ПВ=15% 1450
выходного вала непрерывный (Н) ПВ=100% 9000
тяжелый (Т) ПВ=40% 10000
средний (С) ПВ=25% 11200
легкий (Л) ПВ=15% 12500
Термическая мощность, кВт не лимитируется
Коэффициент полезного действия, не менее, % 97
Вес редуктора, не более, кг с чугунным корпусом 95
с алюминиевым корп. 57

Габаритные и присоединительные размеры редуктора 1Ц2У-160

Габаритные и присоединительные размеры редуктора 1Ц2У-160
Межосевые расстояния L L1 l l1 l2 l3 l4 l5 l6 H не более H1 h А A1 В B1 d
awвых awвх не более c чугунным корпусом с алюм. корп.
160 100 560 475 200 136 170 224 132 155 145 345 170 244 284 425 140 206 195 24

Чертежи конического входного/выходного вала редуктора Ц2У160

Размеры конического входного/выходного вала редуктора 1Ц2У-160
Типоразмер Вал d1 d2 d3 d4 l1 l2 b h t
не более
1Ц2У-160 быстроходный 25 22,9 М16х1,5 45 60 42 5 5 3
тихоходный 55 50,9 М36х3,0 88 110 82 14 9 5,5

Размеры цилиндрического входного/выходного вала редуктора 1Ц2У160

Размеры цилиндрического входного/выходного вала редуктора 1Ц2У-160
тип редуктора вал d I b t
1Ц2У-160 быстроходный 22 42 6 24,5
тихоходный 50 82 14 53,5
