Мотор-редуктор 1МЧ-160

Мотор-редуктор 1МЧ-160
48000 - 72000 руб.
Заказать
Сравнить
Позвонить

Мощный мотор-редуктор 1МЧ-160 купить недорого

Мотор-редуктор 1МЧ-160 оснащен одноступенчатой червячной передачей и применяется как привод в механизмах общемашиностроительного применения. Эксплуатация агрегата осуществляется в соответствии с ГОСТ 25484-93.

В конструкции агрегата использовано объединение электромотора необходимой мощности и редуктора 1Ч-160, обеспечивающего снижение скорости вращения с одновременным увеличением до нужного уровня крутящего момента. Продуманная конструкция агрегата обеспечивает высокое значение КПД в обе стороны вращения. Мотор-редуктор может работать длительное время или эксплуатироваться в режиме переменной нагрузки.

Условия применения:

  • нагрузка постоянная и переменная (в пределах номинального крутящего момента);
  • вращение выходного вала в любую сторону без предпочтительности;
  • климатические исполнения У3 и Т2 по ГОСТ 15150-69 при работе на высоте над уровнем моря до 1000м, допускается работа мотор-редуктора на высоте более 1000м над уровнем моря при соблюдении требований ГОСТ 183-74;
  • внешняя среда неагрессивная, невзрывоопасная, с содержанием непроводящей пыли до 10 мг/м3

Схемы расположения мотор-редуктора 1МЧ-160

РИС.3 Варианты сборки мотор-редуктора 1МЧ-160.

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ В ЗАКАЗЕ:

Мотор-редуктор 1МЧ 160 45 56-У2, ТУ УЗ.26-00224828-342-97, что означает:

  • 1МЧ тип мотор-редуктора;
  • 160 межосевое расстояние, мм;
  • 45 номинальная частота вращения выходного вала, об/мин;
  • 56 вариант сборки по ГОСТ 20373-80;
  • У2 климатическое исполнение и категория размещения по ГОСТ 15150-69
Читайте также

Технические характеристики 1МЧ-160

Номинальная частота вращения выходного вала об/мин Допускаемая радиальная консольная нагрузка, приложенная к середине посадочной части конца выходного вала, Н Номинальный крутящий момент на выходном валу Н.м. КПД, % в непрерыв-ном режиме с ПВ 100%, не менее Типоразмер двигателя серии АИР Мощность двигателя, кВт Корректи-рованный уровень звуковой мощности, дБА, не более Масса мотор-редуктора кГ, не более Обозначение
180 11000 550 94 132М4 11 80 204 1МЧ 160-180-11
140 700 93 132М4 11 204 1МЧ-160-140-11
112 870 93 132М4 11 204 1МЧ160-112-11
90 1060 91 132М4 11 204 1МЧ 160-90-11
71 1300 88 132М4 11 204 1МЧ 160-71-11
56 1630 87 132М4 11 204 1МЧ 160-56-11
45 1935 83 132М4 11 204 1МЧ 160-45-11
35,5 1615 79 132S4 7,5 204 1МЧ 160-35,5-7,5
28 1916 73 132S4 7,5 190 1МЧ 160-28-7,5
22,4 1663 74 112М4 5,5 163 1МЧ 160-22,4-5,5
18 2069 74 112М4 5,5 163 1МЧ 160-18-5,5
14 1880 70 112МВ6 4 163 1МЧ 160-14-4
11,4 1763 66 112МА6 3 160 1МЧ 160-11,4-3
8,2 1638 66 112МА8 2,2 160 1МЧ 160-8,2-2,2

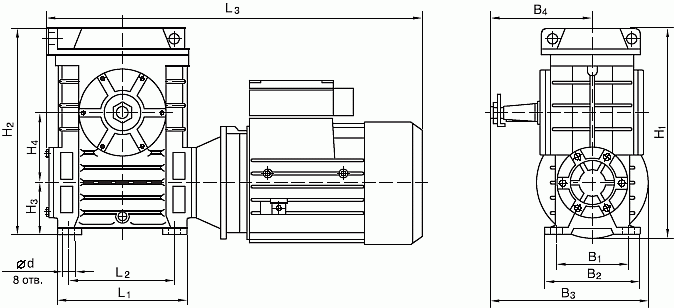

Габаритные и присоединительные размеры мотор-редуктора 1МЧ 160

Габаритные и присоединительные размеры мотор-редуктора 1МЧ 160
Типоразмер H2 H3 H4 L1 L2 В1 В2 В3 В4 d L3 H1
эл./дв. АИР100 АИР112 АИР132 АИР100 АИР112 АИР132
1МЧ-160 465 140 160 350 300 230 280 441 280 22 760 805 835 465 475 500

Варианты исполнения выходного вала

Полый шлицевый выходной вал мотор-редуктора 1МЧ-160 Цилиндрический выходной вал мотор-редуктора 1МЧ-160 Конический выходной вал мотор-редуктора 1МЧ-160
Полый шлицевый выходной вал мотор-редуктора 1МЧ-160 Цилиндрический выходной вал мотор-редуктора 1МЧ-160  Конический выходной вал мотор-редуктора 1МЧ-160
ТИП ВЫХОДНЫЕ КОНЦЫ ВАЛОВ L L1 L2 L3 b d d1 t m
1МЧ-160 Конический 140 105 50 40 18 70 М48х3- 8g 36,38 -
Цилиндрический 140 - - - 20 70 - 74,5 -
Вал полый шлицевой 275 130 72,5 - - 70 72 - 2,5
